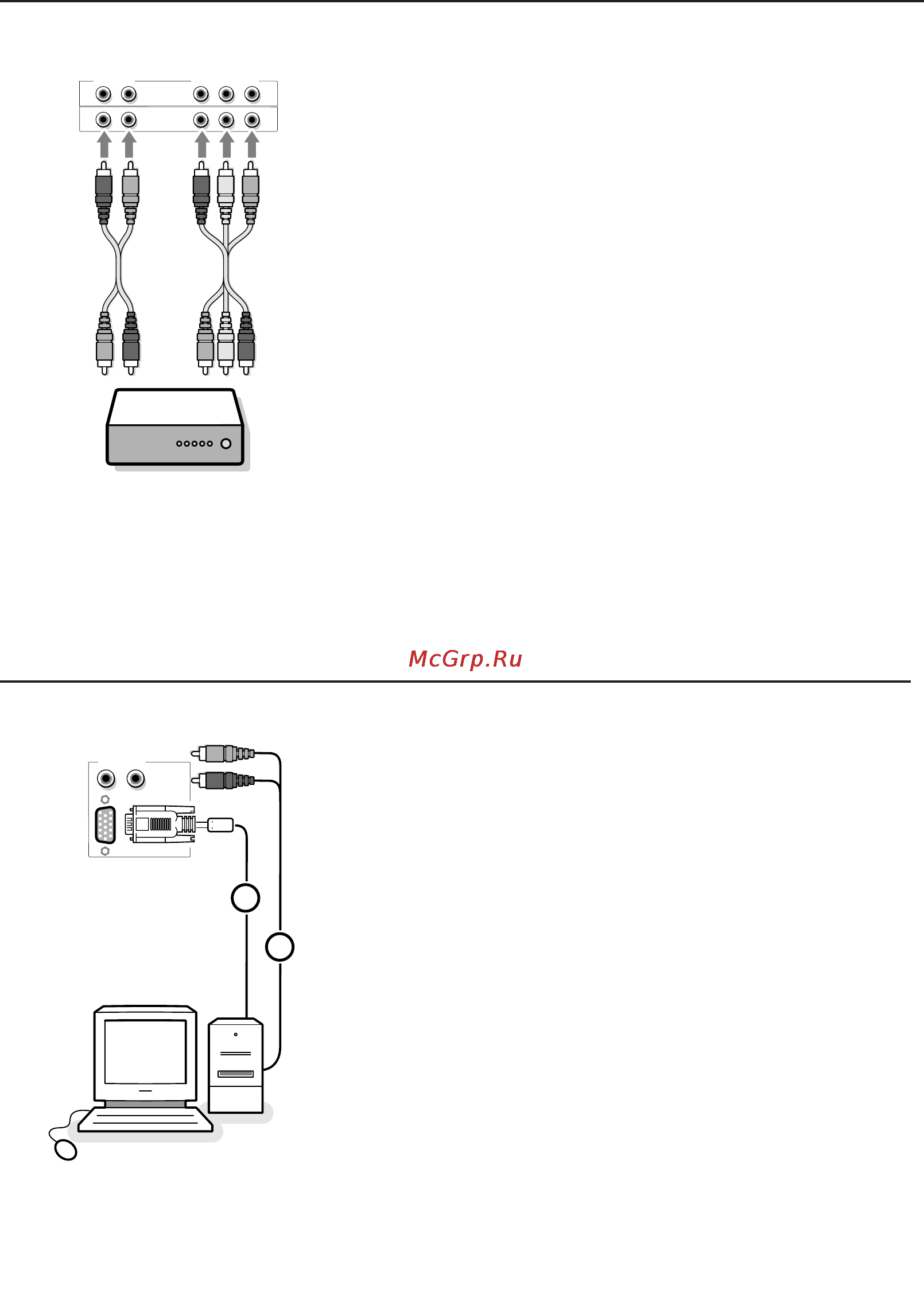

Разъемы компонентного видеосигнала (EXT 4 / EXT 5)

При наличии цифрового устройства с сигналом систем 480p, 576p

или 1080i (например, цифровая игровая приставка, пульт управле-

ния видеоиграми или DVD-плеер с построчной разверткой), под-

соедините его к видеовходу 2Fh — EXT4 или EXT5.

& Подсоедините устройство с выходом системы 2Fh Y Pb Pr к

разъемам Y Pb Pr и к левому (L) и правому (R) аудиоразъемам

входа EXT4 или EXT5. См. также Инструкцию по эксплуатации

своего устройства высокой четкости изображения.

é Сделайте необходимый выбор в меню Конфиг., Источник,

стр. 10. Телевизор переключится на вход EXT4 или EXT5 для

показа программ подключенного оборудования.

Примечание: Данный телевизионный приемник сконструирован

для приема сигнала высокой четкости форматов 1080i, 480p и

576p в соответствии со стандартом EIA770.3 Electronic

Industries Association (Ассоциации электронной промышленно-

сти). Цифровые устройства различных производителей могут

иметь различные форматы изображения, что может вызвать

сложности для качественного показа изображения по телеви-

зору.

Предупреждение: В случае прокручивания изображения на экра-

не телевизора, неправильной цветопередачи, отсутствия цве-

та, отсутствия изображения или в случае комбинации вышепе-

речисленного, проверьте правильность подключения кабелей, а

также попробуйте расположить свое цифровое устройство на

большем расстоянии от телевизора.

Примечание: Подключение к входам EXT4 и EXT5 предоставля-

ет возможность горизонтального и вертикального панорами-

рования изображения с помощью перемещения курсора влево /

вправо, вверх / вниз.

STANDARD/

H.D.INPUTS

STANDARD/

H.D.INPUTS

EXT5

EXT4

OUT

Подключите свой компьютер

(EXT 6 - RGB+HV)

& Присоедините один конец кабеля VGA 1 к видеокарте ком-

пьютера, а другой его конец разъему RGB+HV (EXT6) на ниж-

ней части телевизора. Надежно закрепите разъемы с помощью

винтов на вилке.

é При использовании мультимедийного компьютера присоедини-

те аудиокабель 2 к звуковым выходам мультимедийного ком-

пьютера и к входам EXT6 R (правый) и L (левый) на боковой

панели телевизора.

Разъем RGB+HV позволяет использовать следующие

видеорежимы телевизора и монитора:

Стандарт Разрешение Частота обновления

VGA 640 x 480 60 Гц

640 x 400 70, 85 Гц

640 x 350 70 Гц

720 x 350 70 Гц

SVGA 800 x 600 60 Гц

XGA 1024 x 768 60 Гц

SXGA 1280 x 1024 60 Гц

Примечание: Для получения наилучшего качества изображе-

ния на Вашем жидкокристаллическом мониторе используйте,

по возможности, видеорежим XGA с разрешением 1024 х 768

при частоте 60 Гц.

RGB+HV

EXT6
