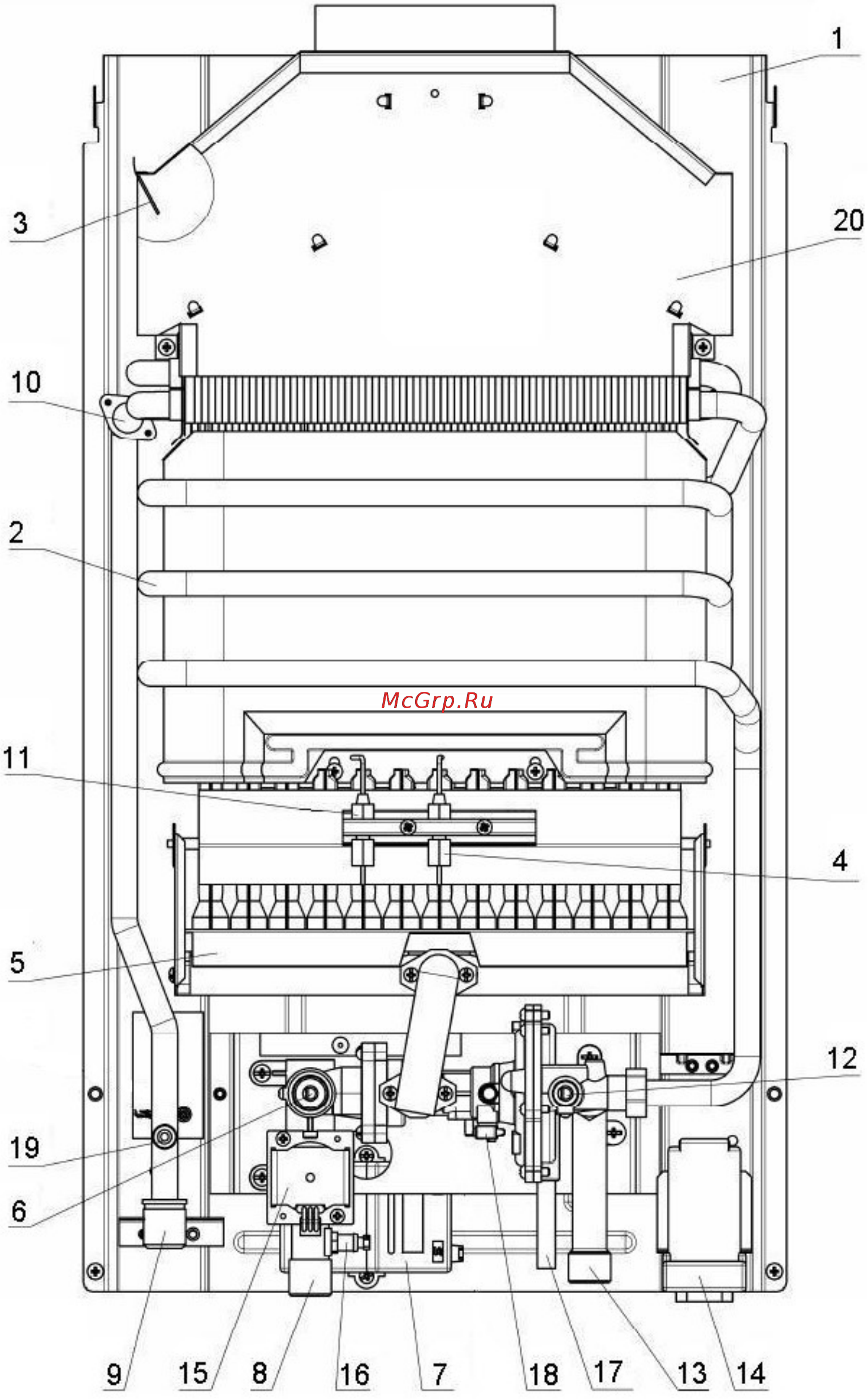

4.3 Устройство модели HR16-NV

1 – задняя стенка корпуса; 2 – теплообменник; 3 – датчик тяги; 4 – электрод розжига; 5 – горелка; 6 – регулятор

расхода газа; 7 – электронный блок управления; 8 – штуцер подвода газа; 9 – штуцер выхода горячей воды; 10 –

датчик перегрева воды; 11 – электрод ионизации (датчик наличия пламени); 12 – регулятор расхода воды; 13 –

штуцер подачи холодной воды; 14 – батарейный отсек; 15 – электромагнитный клапан; 16 – патрубок замера

давления газа; 17 – дренажный клапан; 18 – микровыключатель; 19 – датчик температуры; 20 – газоотводящее

устройство.

Рис. 5
