Vatti MR11-N [11/23] Электрические схемы водонагревателей
![Vatti MR11-N [11/23] Электрические схемы водонагревателей](/views2/1306757/page11/bgb.png)
Версия 06.2017
11

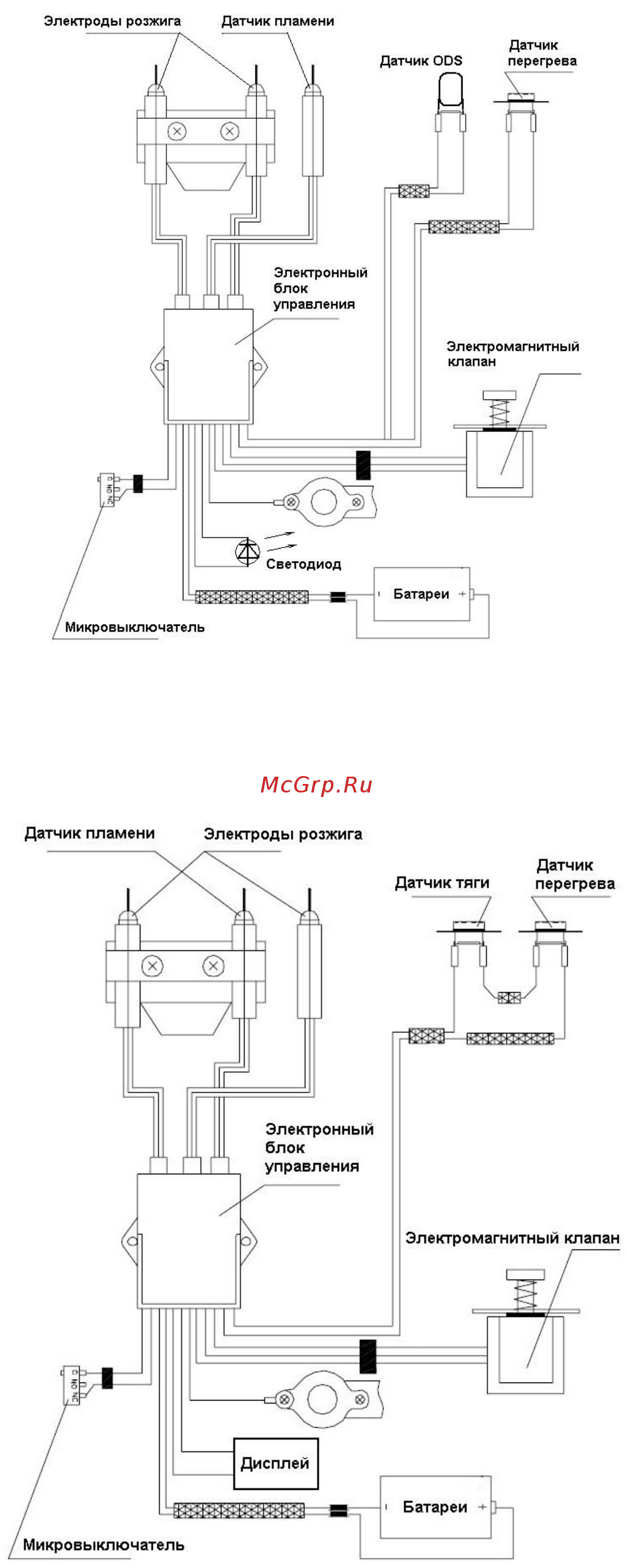

5. ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ВОДОНАГРЕВАТЕЛЕЙ
5.1 Электрическая схема модели MR11-N (бездымоходное исполнение)
Рис. 6
5.2 Электрическая схема моделей: MR20-W, MR24-W, LR20-MA, LR24-MA, LR20-JES, LR24-JES,
LR20-EGE, HR20-WG, HR24-WG
Рис. 7
