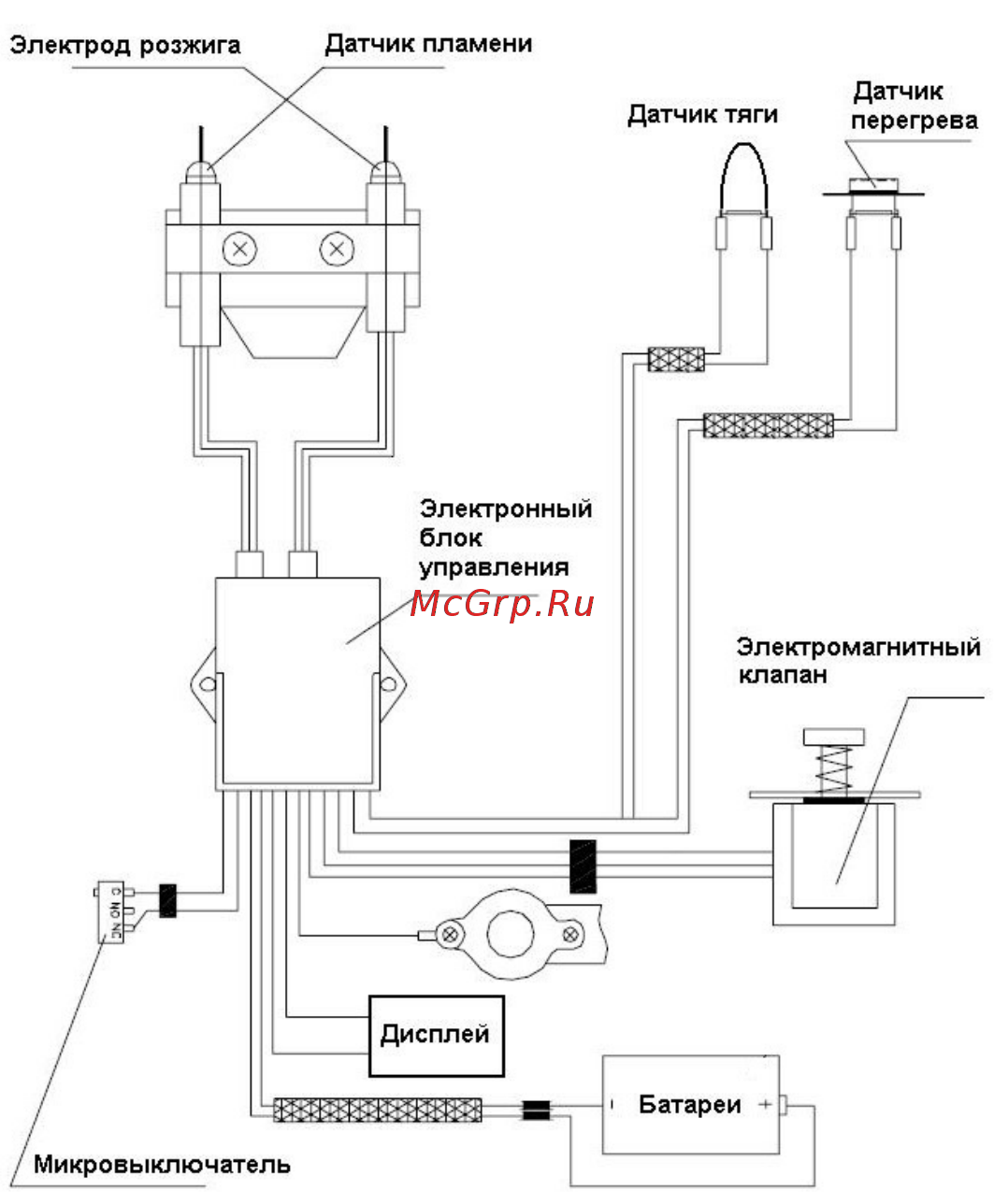

5.3 Электрическая схема модели HR16-NV

Рис. 8

5.4 Принцип работы

При наличии протока воды через водонагреватель происходит замыкание микровыключателя, в

результате чего начинает подаваться питание от батарей на электронный блок управления и

начинается процедура розжига водонагревателя. Для этого от электронного блока управления

начинает подаваться питание на электромагнитный клапан, в результате чего он открывается и

разрешает подачу газа на горелку. Одновременно с этим, подаётся питание на высоковольтный

преобразователь, встроенный в блок управления, вследствие чего на электрод розжига поступает

высокое напряжение и формируется искра, воспламеняющая поступающий газ.

Для контроля работы горелки на датчик пламени подаётся напряжение, замыкающее цепь

сигнала через пламя на металлический корпус горелки. Пламя в данном процессе выступает в качестве

проводника электрического тока.

Параллельно осуществляется контроль наличия тяги и температурой горячей воды на выходе из

водонагревателя, для чего на газоотводящем устройстве устанавливаются в качестве датчиков тяги

либо термореле, размыкающее цепь подачи питания на электромагнитный клапан при нагреве до

заданной температуры срабатывания, ввиду накопления в зоне газоотводящего устройства горячих

продуктов сгорания (дымовых газов), либо терморезистор, уменьшающий свое внутреннее

сопротивление до заданного порога для отключения водонагревателя. В модели MR11-N, ввиду

отсутствия подключения к системе дымоудаления, установлен датчик контроля кислорода (датчик

ODS) в помещении, где работает водонагреватель. При отсутствии приточной вентиляции и

возможности отвода продуктов сгорания из помещения, водонагреватель также будет автоматически

отключен.

Для предупреждения возможности закипания воды в теплообменнике при её малом протоке, или

избыточной подаче газа, водонагреватели оснащены датчиками перегрева, представляющими собой

термореле, установленные на выходе теплообменника и размыкающие цепь питания

электромагнитного клапана, при достижении температуры горячей воды свыше 77-85 °С (в

зависимости от модели водонагревателя).

Дисплей отображает значение температуры горячей воды на выходе из водонагревателя, а также

иные параметры работы устройства (в зависимости от модели и конструктивного исполнения).
