Калибр Руководство по эксплуатации

6 www.kalibrcompany.ru

1.7 Асинхронный двигатель (рис.1 поз.8) с блоком управления (рис.1 поз.21)

и выключателем (рис.1 поз.20) крепится на кронштейне. Кронштейн, за счёт

подшипников, перемещает головку режущую (двигатель с блоком управления и

отрезным кругом) по салазкам (рис.1 поз.9) вдоль длины рабочего стола (рис.1

поз.3). На вал якоря, между опорным и прижимным фланцами крепится отрез-

ной круг (рис.1 поз.24). Это основной рабочий инструмент плиткореза.

Для удобства обработки габаритных заготовок в комплект поставки вхо-

дит дополнительный стол (рис.1 поз.29), крепящийся к основанию (рис.1 поз.1)

плиткореза.

1.8 Выключатель – магнитный пускатель (рис.1 поз.20) расположен на блоке

управления. Он имеет две кнопки: зелёная с символом «I» - включение двигате-

ля и красная с символом «0» - выключение двигателя.

На крышке защитного кожуха (рис.1 поз.12) стрелкой указано направление

вращения круга.

2. Использование по назначению

2.1 Сборка и подготовка инструмента к использованию

Электромонтажные работы: установку розетки, предохранителей, заземле-

ние и подключение к питающей сети должен выполнять квалифицированный

электрик, имеющий соответствующий допуск. Подключение должно выполнять-

ся в соответствии с «Правилами технической эксплуатации электроустановок

потребителей» и «Правилами техники безопасности при эксплуатации электро-

установок потребителей» (ПТЭ и ПТБ).

Внимание! Установка устройства защитного отключения (УЗО) с током

утечки не более 30 мА обязательна.

2.1.1 Сборка и установка

Плиткорез поставляется полностью собранным, за исключением стоек (рис.1

поз.2), не прикреплённых к основанию, дополнительного стола и рукоятки ре-

жущей головки (рис.1 поз.22).

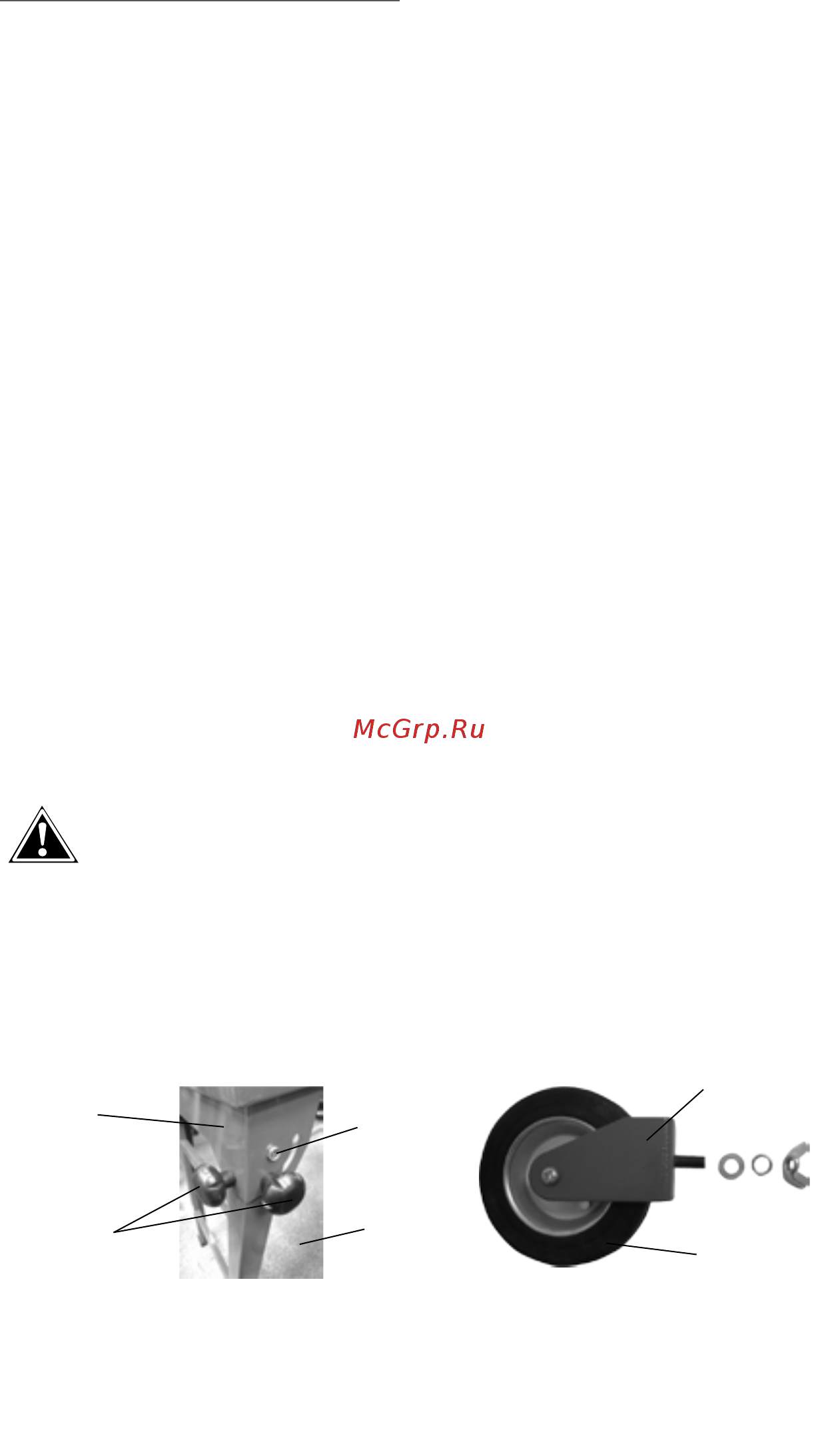

Монтаж опорных стоек плиткореза отображён на рис.2

1 – основание; 2 – болт крепления стойки; 3 – винты фиксации стойки;

4 – стойка; 5 – колесо; 6 – кронштейн колеса.

рис.2
