ACV E-tech W 36 TRI [10/30] Габаритные размеры

101,6 mm

48,4 mm

763 mm

442 mm

332 mm

185 mm

370 mm

105 mm

E-Tech W : 664Y6500 • A

УСТАНОВКА

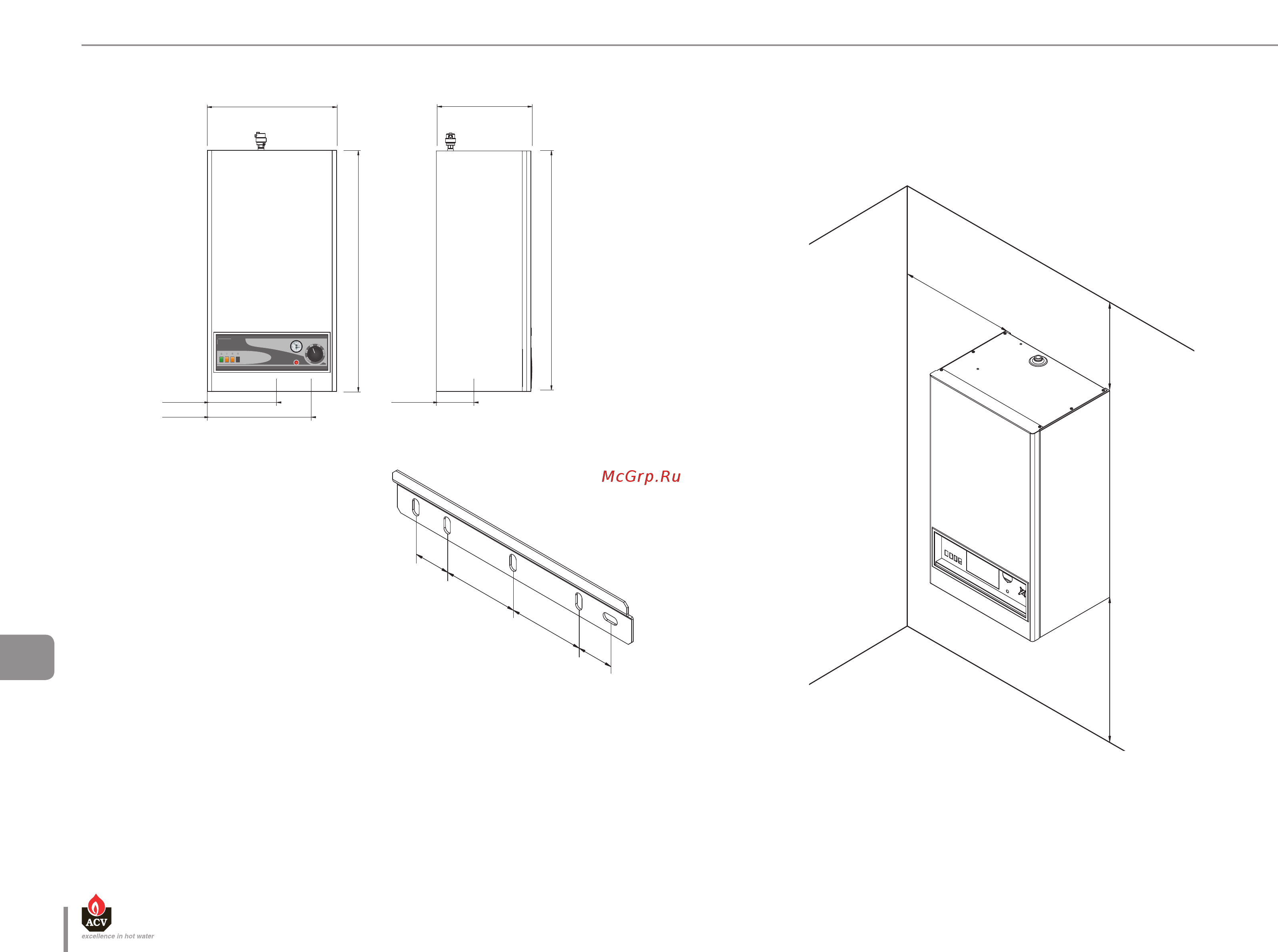

ГАБАРИТНЫЕ РАЗМЕРЫ

Min.

25 mm

Min.

400 mm

Min.

200 mm

МОНТАЖ НА СТЕНЕ

• Котел должен быть закреплен на стене,

выполненной из негорючих материалов.

• Просверлите 14-мм сверлом два отверстия

глубиной 100мм на расстоянии, указанном

на рис.

• Установите кронштейн на стене с помощью

болтов в комплекте.

• Зафиксируйте крепление шайбами и гайками.

• Закрепите котел на стене.

ЗАЩИТА ОТ ЗАМЕРЗАНИЯ

Данный котел НЕ имеет функции защиты от замерзания.

Если в процессе эксплуатации котла может возникнуть риск его замерзания, то необходимо

установить внешний термостат защиты от замерзания.

ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ОТОПЛЕНИЯ

Котел предназначен для работы в закрытой системе отопления (т.е никаких открытых

воздухотоводчиков, подпиток и расширительных резервуаров). Внутри котла установлен

расширительный бак для системы отопления, емкостью 10 л. Этой емкости достаточно для

систем отопления объемом до 160 л. Если объем в системе больше этого значения, необходимо

установить дополнительный расширительный бак. Он может быть установлен в удобном месте

на трубопроводе вне котла. Обратите внимание, что циркуляционный насос устанавливается на

подающей линии теплоносителя.

ПОМЕЩЕНИЕ КОТЕЛЬНОЙ

Котел должен быть установлен в легкодоступном месте. Также должны быть соблюдены

минимальные расстояния вокруг котла (см. Рисунок ниже).
