ВВЕДЕНИЕ
ОПИСАНИЕ СПЕЦИФИКАЦИИ
Данный настенный электрический котел поставляется в 7-ти
модификациях:
• Модели 09 и 15 MONO - в однофазном исполнении с
подключением 230В.
• Модели 09, 15, 22, 28 и 36 TRI - в трехфазном исполнении с
подключением 400В.
Мощность каждой из этих моделей может быть отрегулирована
с помощью переключателей на панели управления.
Дополнительно, для моделей, указанных ниже,
максимальная мощность может быть отрегулирована с
помощью перемычек на клеммной колодке.
Регулировка мощности
МОДЕЛИ МИН. МАКС.
E-Tech W 09 - MONO 5.6 кВт 8.4 кВт
E-Tech W 15 - MONO 9.6 кВт 14.4 кВт
E-Tech W 22 - TRI 14.4 кВт 21.6 кВт
E-Tech W 22 - TRI 14.4 кВт 28.8 кВт
E-Tech W 36 - TRI 18 кВт 36 кВт
ОБШИВКА
Котел обшит стальным кожухом. Стальные панели
окрашиваются порошковым методом при температуре 220°С,
включая предварительное обезжиривание и фосфатация.
ТЕЛО КОТЛА
Тело котла содержащее первичный теплоноситель выполнено
из стали STW 22. Котел прошел проверку при давлении 4,5 бар
(максимальное рабочее давление 3 бар).
ТЭН
В нижней части котла монтируется группа ТЭН из нержавеющей
стали (Incoloy 800). ТЭН является источником энергии для котла.
ОБОРУДОВАНИЕ
Котел оснащен всеми необходимыми компонентами для
подключения к системе отопления (линия заполнения и
расширительный бак входят в комплект).
Эти компоненты включают в себя: расширительный бак
(10 литров, подходит для системы отопления объемом до
160 литров), термоманометр, предохранительный клапан,
циркуляционный насос, реле минимального давления воды,
регулировочный и защитный термостаты, переключатели
уровней мощности и переключатель ВКЛ/ ВЫКЛ.
ПОДКЛЮЧЕНИЕ
Котел предназначен для подключения к системам отопления и
горячего водоснабжения с максимальным рабочим давлением
3 бар и максимальной температурой 85°C. Также возможно
подключение нескольких котлов в каскад для достижения
большей тепловой мощности.
Подключение котла, а также дополнительных устройств
к электросети необходимо производить электрическими
проводами в соответствии с типом подключения и мощностью
котла.
Управление отключающим электромагнитным реле
осуществляется через схему управления котла, к которой
также могут быть подключены дополнительные устройства:
встраиваемый или внешний временной таймер, комнатный
термостат или дополнительный модуль управления.
ДВУХСТУПЕНЧАТЫЙ ТЕРМОСТАТ
Температура теплоносителя в котле регулируется
двухступенчатым термостатом, который настраивается
пользователем.
Когда теплоноситель нагревается на 7 ° С выше, от
установленного пользователем значения, термостат выключает
один силовой каскад и, следовательно, мощность нагрева
снижается. Благодаря этой простому, но эффективному виду
модуляции, котел имеет продолжительные рабочие циклы с
минимальным количеством остановок и запусков, что приводит
к более равномерному нагреву котла.
Это также означает меньший износ компонентов и, что
немаловажно позволяет использовать меньше энергии при
достижении рабочей температуры.
СЕРТИФИКАЦИЯ
Котлы произведены в соответствии со стандартами:
BS EN60335-2-35: 2002, BS EN55014-1: 2001 и BS EN55014-2:1997.

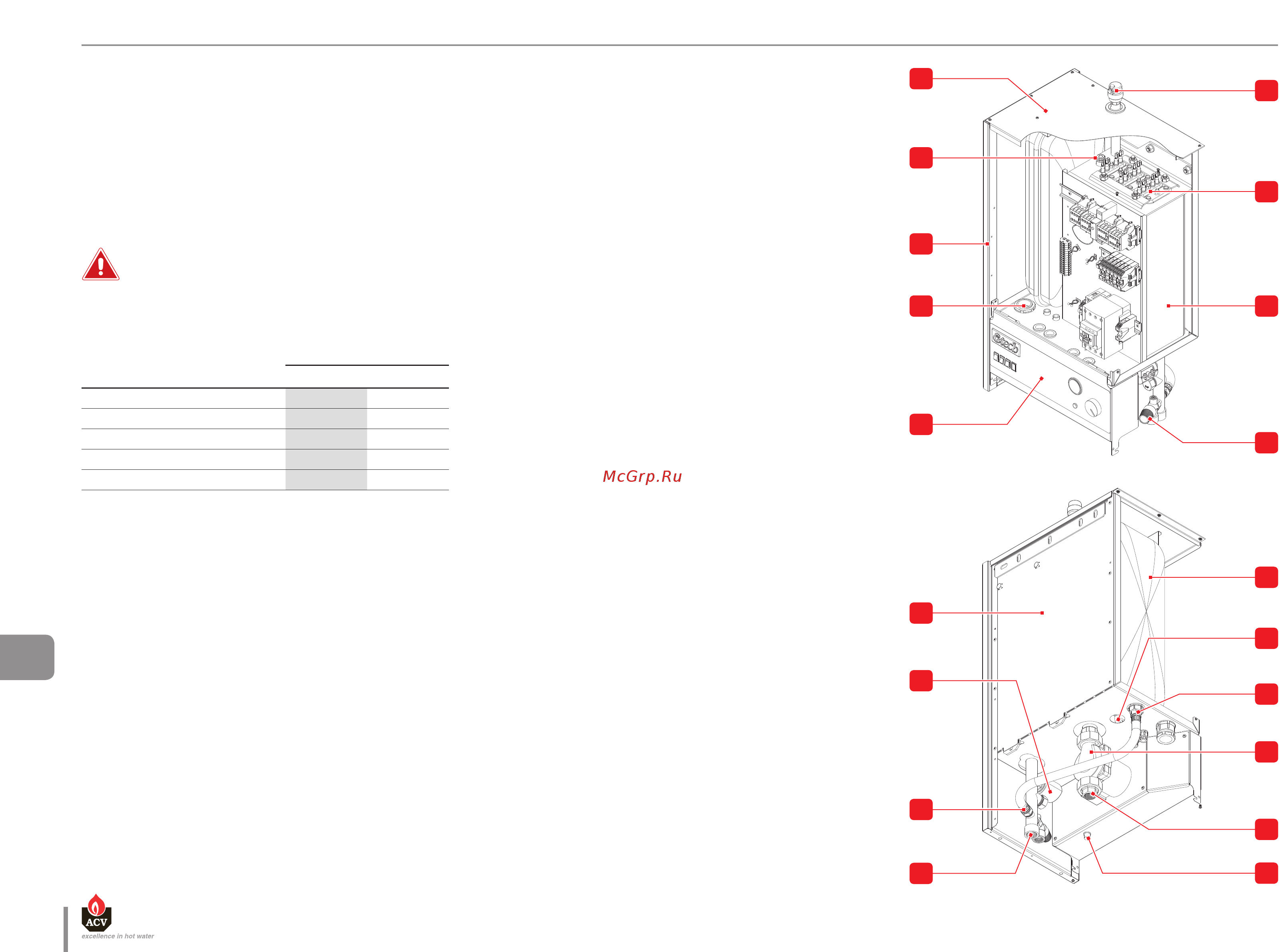

1. Панель верхняя
2. Гильза термостата
3. Панель боковая
4. Кабельный ввод
5. Панель управления
6. Автоматический
воздухоотводчик
7. Нагревательные элементы
8. Тело котла
9. Предохранительный клапан
10. Панель задняя
11. Реле минимального
давления теплоносителя
12. Присоединение
расширительного бака
13. Возвратная линия
теплоносителя
14. Расширительный бак
15. Клапан расширительного
бака
16. Циркуляционный насос
17. Подающая линия
теплоносителя
18. Предохранительный
термостат с ручным
перезапуском
DRAFT
