13
Обзор MultiMix
В этом разделе дается описание всех компонентов MultiMix- (за ис-
ключением процессора цифровых эффектов, описание которого дает-
ся в следующем разделе). Во время чтения раздела, смотрите на диаг-
раммы, чтобы иметь представление об описываемом компоненте.

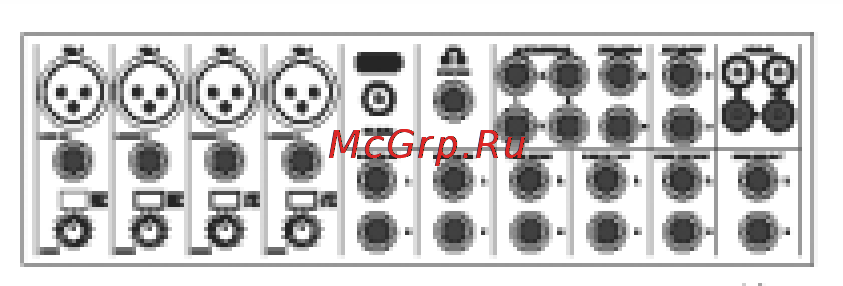

Наборное поле
В задней части верхней панели MultiMix находится наборное поле. НА
нем выполняется подключение инструментов, процессоров сигнала,
мультитрековых рекордеров и других устройств. В следующем пара-
графе дается описание всех входов, выходов, переключателей и ру-
чек, которые вы видите в этой части микшера.
Mic Inputs (микрофонные входы, Каналы 1 - 4)
MultiMix использует стандартные микрофонные входы типа XLR. Они
обеспечивают фантомное питание +48В, которое можно либо включить
либо выключить с помощью переключателя Phantom On, расположен-
ного на тыльной стороне микшера. Фантомное питание включается
при использовании большинства конденсаторных микрофонов, требу-
ющих дополнительного напряжения (если микрофон не имеет свой соб-
ственный источник питания, к примеру батарейку). Динамические и лен-
точные микрофоны не требуют подачи фантомного питания и включе-
ние питания не оказывает на них воздействия.
Эти высококачественные микрофонные входы также характеризуют-
ся наличием предварительного усиления до 50дБ, которое может быть
отрегулировано с помощью ручки Gain (усиление).
Другая полезная функция этих микрофонных входов заключается в на-
личии высокочастотного фильтра (HPF) который может быть включен
или выключен с помощью переключателя HPF. При активации этого
переключателя, все частоты ниже 75 Гц обрезаются из сигнала. Это
очень удобно для микрофонного и линейного сигналов, которые не
имеют достаточного нижнего завершения, такие как к примеру вокал,
электрическая гитара, малые барабаны. Вы можете не включать эту
функию для инструментов подобным бас-гитаре или ударной установ-
ки.
Line Inputs (линейные входы, каналы 1 - 4)
Линейные входы с маркировкой LINE IN, представляют собой сбалан-
сированные разъемы 1/4`` обеспечивающие те же 50дБ предвари-
тельного усиления и высокочастотный фильтр, что и микрофонные
входы (однако к линейным входам не прилагается фантомное питание).
Эти входы обеспечивают подключение инструментов с линейным уров-
нем, таких как клавиатура и драм машина. Если вам покажется, что
инструмента имеет слабый линейный сигнал, достаточно подключить
его к каналам 1 - 2 и завести его с помощью ручки Gain (усиление).
Хотя чаще всего
микрофоны работа-
ют с этими микро-
фонными входами
хорошо, все же реко-
мендуется прове-
рить тип исполь-
зуемого микрофона,
особенно, если это
одна из старых мо-
делей. Проверьте,
требуется ли мик-
рофону фантомное
питание, и чтобы
его выходы имели
низкий импеданс и
были сбалансирован-
ными.
Перед активацией
фантомного пита-
ния, всегда подклю-
чайте микрофоны.
Микрофоны весьма
чувствительны и
резкий скачок напря-
жения может при-
вести к поврежде-
нию микрофонной
цепи. Также перед ак-
тивацией фантом-
ного питания непло-
хо было бы умень-
шить уровни микше-
ра (сдвиньте фейде-
ры немного вниз).
