15
2-TRACK (2-х трековый)
Разъемы 2-TRACK IN и OUT - это стандартные разъемы RCA. Разъе-
мы OUT используются для микширования на кассетной деке или дру-
гом записывающем устройстве. Разъемы IN позволяют ввести сигнал,
который может быть просмотрен и добавлен к основному миксу по-
средством переключателя 2TK TO MIX , расположенном в мастер сек-
ции микшера.
MAIN MIX OUT (выход основного микса)
С этих 1/4`` разъемов сигнал выходит с микшера с основной шины
микса. С этих разъемов вы можете послать сигнал на записывающее
устройство или на систему PA. Уровень сигнала устанавливается регу-
лятором уровня MAIN MIX.
CTRL RM OUT
Вы можете использовать эти 1/4`` разъемы для посыла сигнала управ-
ления комнаты на входа усилителя, управляющего мониторами или го-
ловными телефонами. Этот выход обычно несет главный микс. Тем не
менее, если вы включите переключатель 2TK TO CTRL ROOM, CTRL
RM OUT будет нести сигнал представленный на входах 2-TRACK.

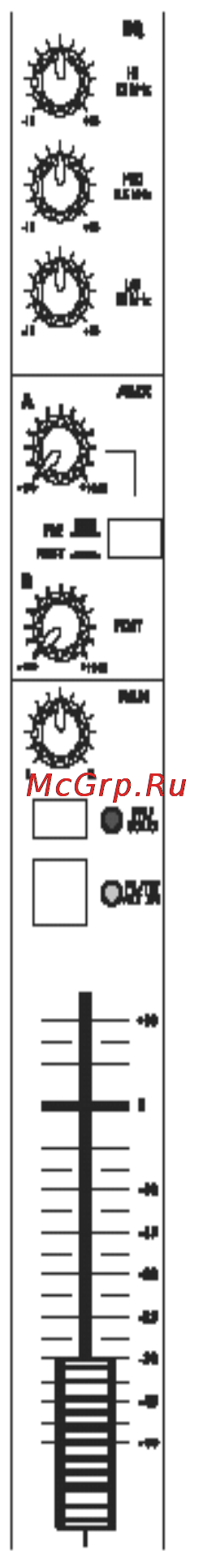

Шины канала
Восемь шин канала виртуально идентичны друг другу, с той только раз-
ницей, что каналы 1 - 4 монофонические, а каналы 5 - 12 - стерео.
Каждая шина канала включает следующие компоненты.
Фейдер
Фейдер устанавливает количество сигнала от микрофонного или ли-
нейного входов, посылаемого на канала. Для регулировки уровня, про-
сто сдвиньте фейдер вверх или вниз на нужный уровень. В самом ниж-
нем положении, уровни полностью обрезаются, а в самом верхнем по-
ложении, получаете дополнительные 10дБ усиления. При установке
фейдера на 0, получается единичное усиление, при котором уровень
выхода равен уровню входа.
MUTE / ALT 3/4
Этот переключатель имеет два назначения. Функция приглушения впол-
не понята: при нажатии на переключатель, выход канала перестает
подаваться на выход главного микса. Второе назначение этого пере-
ключателя состоит в том, что дополнительно к приглушению канала, он
также направяет его на выход ALT 3/4 OUT, расположенный на набор-
ном поле. Это то самое место, в котором вы получаете дополнитель-
ную стерео шину MultiMix. Если к ALT 3/4 OUT ничего не подключено,
то переключатель работает только как кнопка приглушения. При под-
ключении чего-либо - скажем мультитрекового записывающего устрой-
ства, эта кнопка работает как маршрутизатор сигнала.
PFL / SOLO
Переключатель PFL / SOLO позволяет сделать одиночный вывод
канала, так что вы можете сделать на нем регулировки перед запус-
