19
―

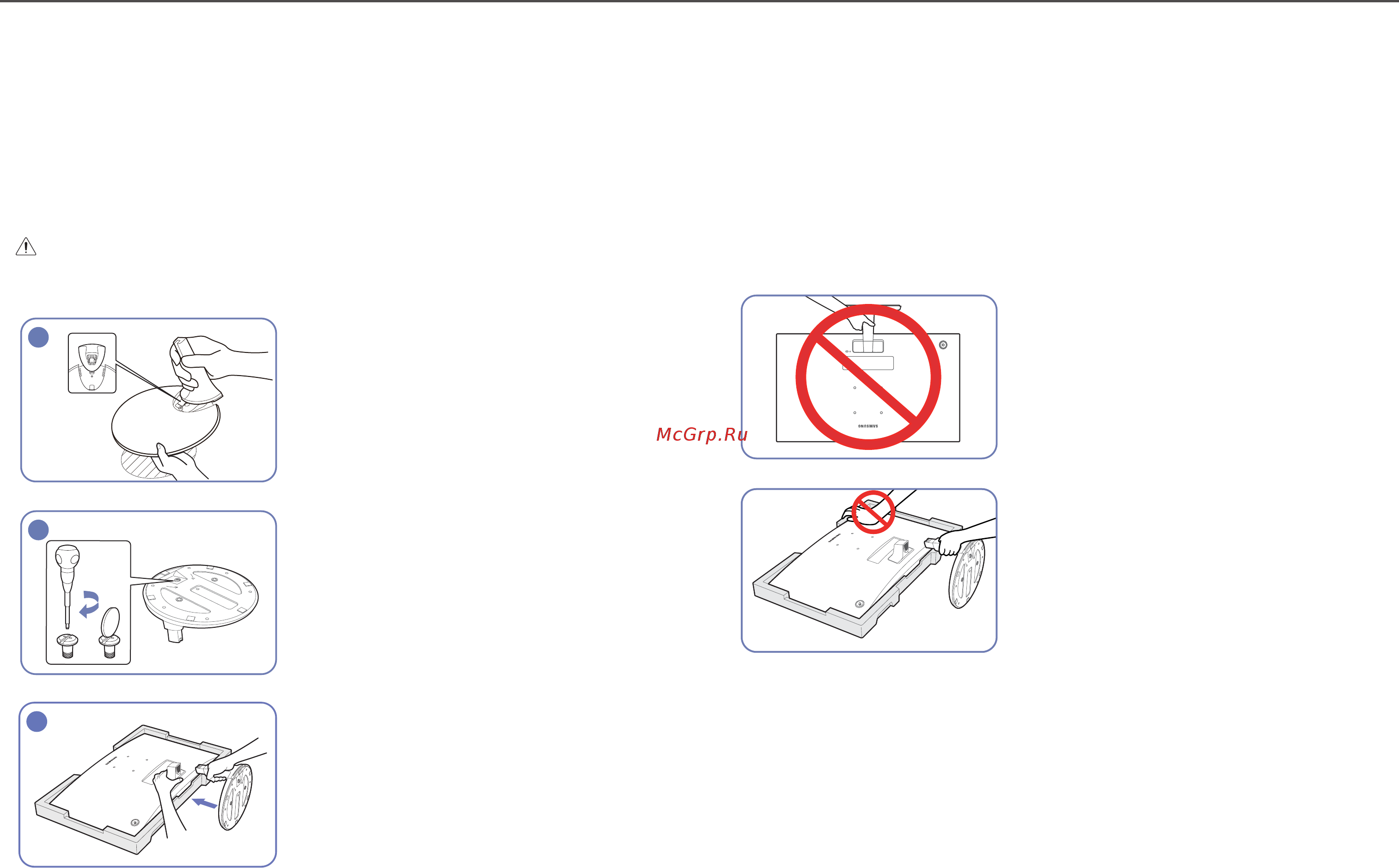

Внешний вид зависит от модели устройства.
1
Вставьте соединительный элемент в подставку, как
показано на рисунке.
Проверьте, надежно ли закреплен соединительный
элемент подставки.
2
Полностью закрутите соединительный винт в
нижней части подставки, чтобы как следует
зафиксировать соединительный элемент.
3
Положите на пол защитный пенопластовый
материал (стирофом), входящий в комплект, и
разместите на нем устройство экраном книзу, как
показано на рисунке.
При отсутствии защитного материала используйте
толстый коврик.
Удерживайте заднюю часть монитора, как показано
на рисунке.
Вставьте собранную подставку в корпус в
направлении стрелки, как показано на рисунке.
- Осторожно
Не переворачивайте устройство, удерживая его
только за подставку.
- Осторожно
Не нажимайте на монитор. Существует риск его
повреждения.
Установка
Подсоединение подставки (C22F390FH* / C22F392FH* / C24F390FH* / C24F392FH* / C24F394FH* / C24F399FH* /
C27F390FH* / C27F391FH* / C32F391FW*)
―
Прежде чем приступать к сборке, положите устройство экраном вниз на ровную и устойчивую поверхность.
: Устройство имеет выпуклую форму. Если устройство расположено на плоской поверхности, давление на него может привести к повреждениям. Не давите на устройство, если оно находится в горизонтальном
положении и его экран обращен вверх или вниз.
