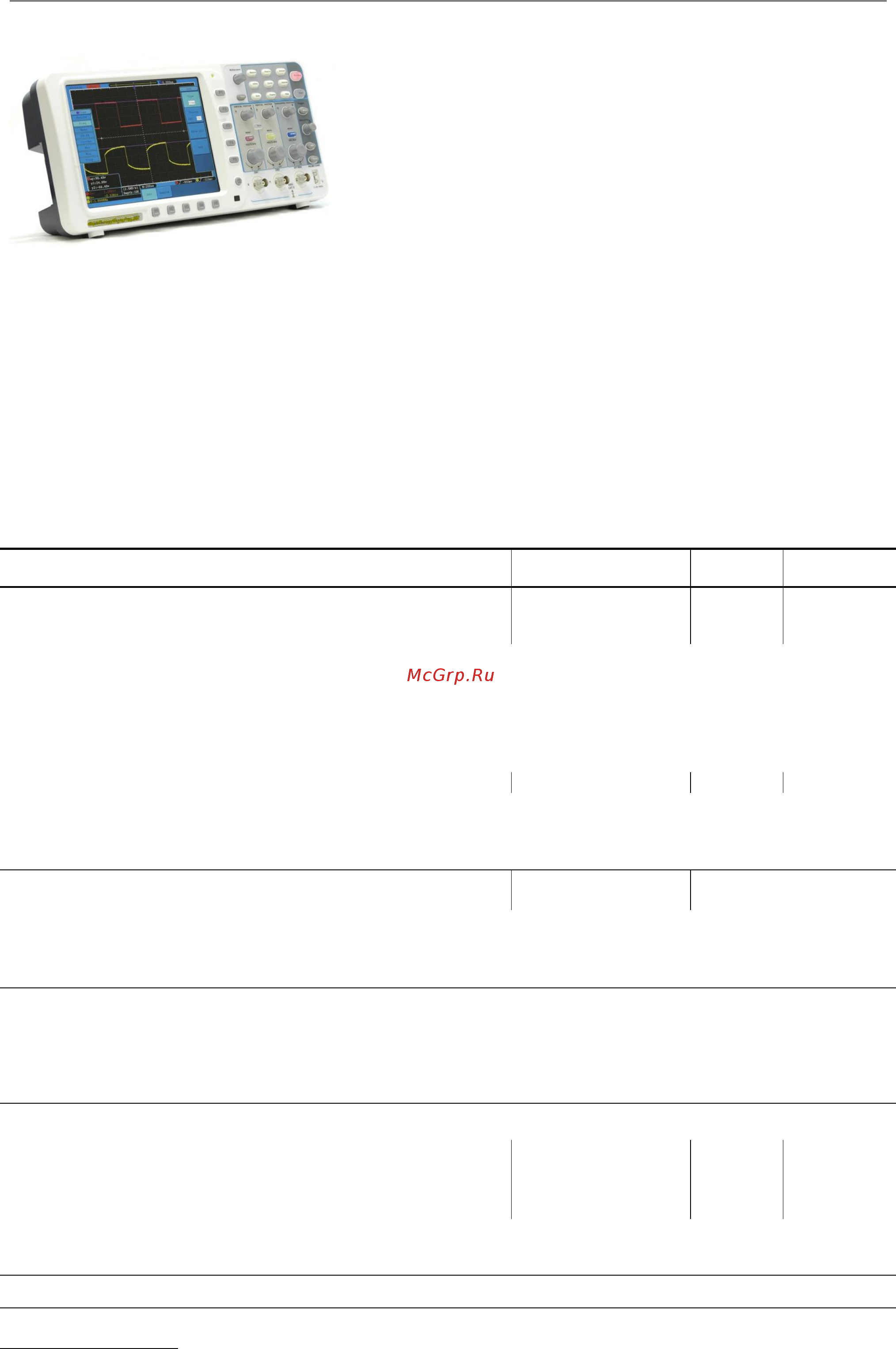

Осциллографы запоминающие _______________________

АКИП-4122/6

Осциллографы цифровые запоминающие АКИП-4122/1,

АКИП-4122/1V, АКИП-4122/2, АКИП-4122/2V, АКИП-4122/3,

АКИП-4122/3V, АКИП-4122/4, АКИП-4122/4V, АКИП-4122/5V,

АКИП-4122/6V

АКИП™

 Количество каналов: 2 (+ вход внеш. синхр EXT)

 Полосы пропускания: 60, 100, 200, 300 МГц

 Объем памяти 10 М (на канал)

 Макс. частота дискретизации: 3,2 ГГц (4122/6V), 2,5 ГГц (4122/5V), 2

ГГц (4122/4, 4122/3), 500 МГц (4122/1)

 Автоматические измерения параметров (20 видов), курсорные

измерения (U; T; 1/T); функции математики (4): сложение,

вычитание, умножение*, деление*

 Сбор данных: выборка, пиковый детектор, усреднение, интерполяция

(sin Х/x)

 Частотный анализ: БПФ, БПФ с.к.з. (на участке 1 кб, окна - 4 типа)

 Цифровые фильтры (ФВЧ, ФНЧ)

 Режимы растяжки окна (ZOOM), самописец X-Y, «по-кадровой»

регистрации осциллограмм (запись и воспроизведение до 1000 кадров)

 Память: 15 осциллограмм, 8 профилей настроек

 Интерфейс: USB 2.0, LAN и RS-232 для управления и сохранения

данных

 Выход для внешнего монитора (VGA) – модели с индексом V

 Одновременная установка RS-232 и VGA не возможна

 Цветной TFT-дисплей (20 см) с регулируемой яркостью

Технические данные:

ХАРАКТЕРИСТИКИ

ПАРАМЕТРЫ

4122/1 (V)

4122/2 (V), 4122/3 (V)

4122/4 (V)

4122/5V

4122/6V

КАНАЛ ВЕРТИКАЛЬНОГО

ОТКЛОНЕНИЯ

Число каналов

Полоса пропускания

(-3 дБ)

0…60 МГц

0…100 МГц

0…200

МГц

0…300 МГц

Ограничение

полосы

20 МГц

Коэф. отклонения

(К

откл.

)

2 мВ/дел…10 В/дел (шаг 1-2-5)

Погрешность

установки К

откл.

± 3 %

Связь по входу

Открытый, закрытый, земля

Время нарастания

 5,8 нс

 3,5 нс

 1,7 нс

 1,17 нс

Входной импеданс

1 МОм ( 2 %) / 10 пФ  5 пФ

Макс. входное

напряжение

400 В (DC+AС пик, до 1 кГц)

Математика

+, -, х, дел.; БПФ (дБ или мВскз) на участке 1 кб

КАНАЛ

ГОРИЗОНТАЛЬНОГО

ОТКЛОНЕНИЯ

Коэф. развертки

(К

разв.

)

5 нс/дел…100с/дел

(шаг 1-2-5)

2 нс/дел…100с/дел

(шаг 1-2-5)

1 нс/дел…100 с/дел

(шаг 1-2-5)

Погрешность

установки К

разв.

± 0,01 %

Режимы работы

Основной, задержанный (100 нс…10 с), ZOOM окна,

самописец (100 мс/дел – 100 с/дел), X-Y

СИНХРОНИЗАЦИЯ

Источники

синхросигнала

Кан 1, кан 2, сеть, внешний (Ext, Ext/5)

Режимы запуска

развертки

Автоколебательный, ждущий, однократный, ТВ** (NTSC, PAL / SECAM), по

фронту (нараст/ спад.), по дл. импульса (24 нс…10 с), попеременно (ALT);

Связь входа

ФНЧ, ФВЧ, связь АС, связь DC

Чувствительность

~0,3 деления (в зав. от Коткл.)

АНАЛОГО-ЦИФРОВОЕ

ПРЕОБРАЗОВАНИЕ

Разрешение по

вертикали

8 бит

Макс. частота

дискретизации

500 МГц

1 ГГц для АКИП-4122/2,

2 ГГц для АКИП-4122/3

2 ГГц

2,5 ГГц/ 3,2

ГГц

Частота дискретиз.

(на кан.)

250 МГц

500 МГц для АКИП-4122/2,

1 ГГц для АКИП-4122/3

1 ГГц

1,25 ГГц/ 1,6

ГГц

Длина записи

10 МБ (на канал)

Режимы работы

Выборка, пик. детектор; усреднение (4 /16/ 64/ 128), накопление (1, 2, 5с, беск.),

интерполяция (sinx)/x

КУРСОРНЫЕ

ИЗМЕРЕНИЯ

Функции

U; T; 1/T

АВТОМАТИЧЕСКИЕ

ИЗМЕРЕНИЯ

Функции по

вертикали

Uпик-пик; U макс.; U мин.; +U; -U; Uампл; Uсред; Uср.кв.;

выбросы на вершине и в паузе (фронт)
