новое среднее = (новые данные + вес * старое среднее) / (вес + 1)

По этой же формуле вычисляется и итоговое среднее. Однако устанавливая значение

параметра УСРЕДНЕНИЕ, вы задаете фиксированный вес, который назначается старому

среднему значению, когда число усреднений достигает значения Average. Например, если

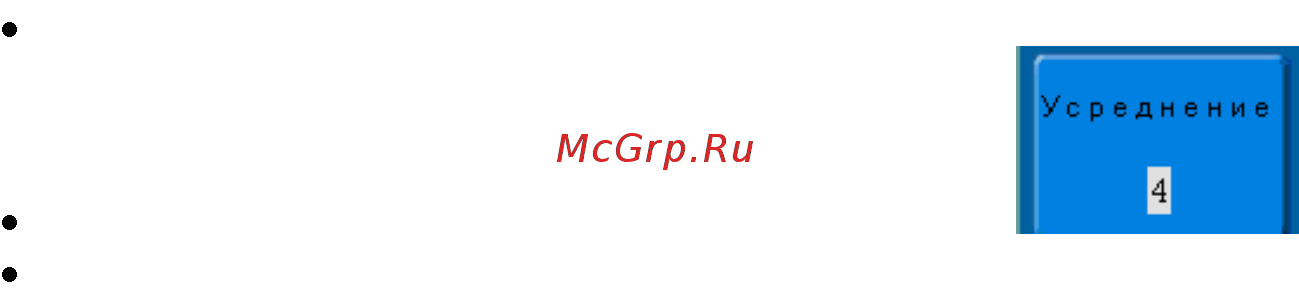

значение параметра УСРЕДНЕНИЕ равно 4:

1-я развертка (старое среднее отсутствует): новое среднее = (новые данные + 0 *

старое среднее) / (0 + 1) = только новые данные

2-я развертка: новое среднее = (новые данные + 1 * старое среднее) / (1 + 1) =

1/2 новых данных + 1/2 старых данных

3-я развертка: новое среднее = (новые данные + 2 * старое среднее) / (2 + 1) =

1/3 новых данных + 2/3 старых данных

4-я развертка: новое среднее = (новые данные + 3 * старое среднее) / (3 + 1) =

1/4 новых данных + 3/4 старых данных

5-я развертка: новое среднее = (новые данные + 4 * старое среднее) / (4 + 1) =

1/5 новых данных + 4/5 старых данных

6-я развертка: новое среднее = (новые данные + 4 * старое среднее) / (4 + 1) =

1/5 новых данных + 4/5 старых данных

7-я развертка: новое среднее = (новые данные + 4 * старое среднее) / (4 + 1) =

1/5 новых данных + 4/5 старых данных

Таким образом, для разверток после 4-й вклад старых средних значений начинает

экспоненциально уменьшаться.

Осциллограф обеспечивает возможность сбора информации в режиме «Усреднение», для

выбора этого режима необходимо:

Нажать на кнопку СБОР ИНФ для вывода экранного меню сбора информации;

Нажать H1, в открывшемся меню нажать F3 .

Использовать регулятор УСТАНОВКА выбора степени усреднения.

Примечание: для сброса процесса усреднения и начала нового усреднения

необходимо нажать на кнопку ФОРС ЗАП.

8.1.27 Дискретизация в реальном времени

Дискретизация в реальном времени — это последовательность отсчетов напряжения

входного сигнала, взятых через равные промежутки времени. Это также последовательность

измеренных значений, связанных с одним запускающим синхроимпульсом. Дискретизация

обычно останавливается по регистрации определенного количества отсчетов после

запускающего синхроимпульса: это количество определяется установленной задержкой

синхронизации и измеряется разверткой. Запускающий синхроимпульс служит нулевой точкой

для определения горизонтального положения осциллограммы. Можно выбрать либо

предпусковую, либо послепусковую задержку. Предпусковая задержка — это временной

интервал от левого края сетки экрана до следующего по времени запускающего

синхроимпульса, а послепусковая задержка — это временной интервал до предшествующего по

времени синхроимпульса. Можно фиксировать осциллограмму, начиная с некоторого момента

задолго перед запускающим синхроимпульсом и до его прихода. Это 100% предпусковая

задержка, и она позволяет увидеть сигнал до того момента, в котором было выполнено условие

запуска и запуск произошел. (Количество предпусковой информации ограничивается

максимальной длиной записи.) Послепусковая задержка, с другой стороны, позволяет начать

регистрацию сигнала с точки, эквивалентной 10 000 делений после запускающего

синхроимпульса.

Поскольку каждый входной канал прибора имеет собственный АЦП (аналого-цифровой

преобразователь), выборка и измерение значений напряжения на каждом канале происходит

одновременно. Это позволяет выполнять очень надежные относительные временные измерения

между каналами.

При быстрой развертке используется максимальная частота дискретизации для

однократной оцифровки. При более медленной развертке частота дискретизации уменьшается,

а количество отсчетов сохраняется.

Связь между частотой дискретизации, памятью и временем может быть выражена

простыми соотношениями:
