Память

циидискретизаЧастота

циидискретизаИнтервал

делениеВремя

циидискретизаИнтервал

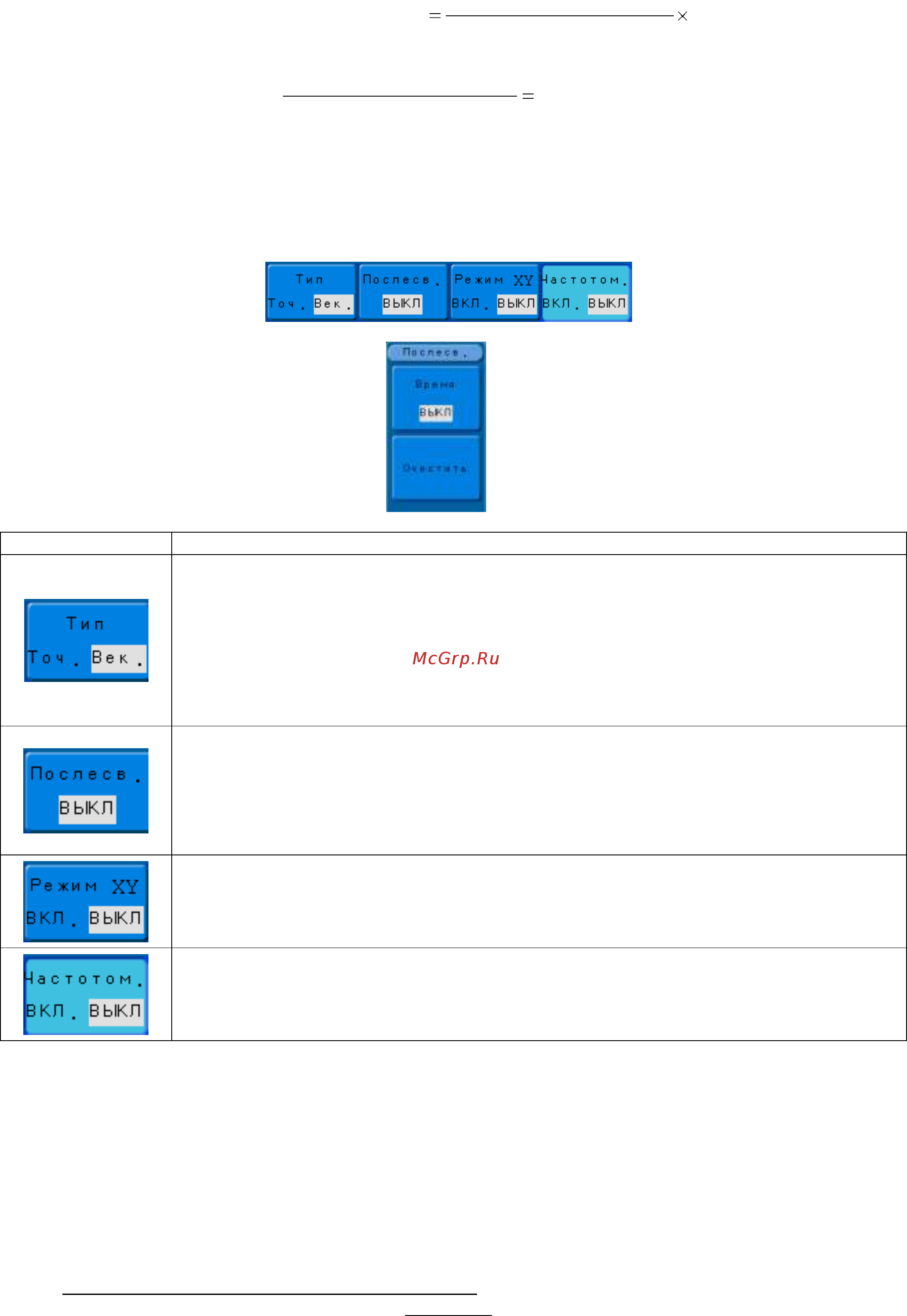

Настройки экрана

Нажмите но кнопку ДИСПЛЕЙ на передней панели ЦЗО, для доступа к настройкам

экрана.

Меню

Комментарий

Выбор способа отображения осциллограммы - векторный или точечный.

Примечание: при исследовании периодического сигнала в реальном

масштабе времени, для которого соотношение частоты дискретизации и

частоты входного сигнала менее 10, использование векторного

представления сигнала может исказить истинную форму сигнала. Во

избежание такого рода искажений используйте режим эквивалентной

дискретизации или точечный способ отображения.

Для выбора нажать H1.

Включение (Выключение) режима послесвечения. Для выбора нажать H2. В

открывшемся меню нажать F1 и регулятором УСТАНОВКА выбрать одно из

следующих значений послесвечения: Выкл, 1 сек, 2 сек, 5 сек или

Бесконечность. Нажать F2 для принудительной очистки экрана.

Используется только, когда сигнал обновятся периодически. В режиме

Самописца не доступно.

Тип представления входного сигнала:

- классический Y-T;

- X-Y, для наблюдения фигур Лиссажу без синхронизации.

Для выбора нажать H3.

Включение \ выключение отображения измерения частоты в канале

синхронизации.

Для выбора нажать H4.

8.1.28 Режим X-Y

Режим одновременного задействования каналов Кан1 и Кан2. Этот формат полезен для

изучения соотношения фаз двух сигналов. Сигнал канала 1 используется для отклонения по

горизонтальной оси (X), а сигнал канал 2 – по вертикальной оси (Y), осциллограф использует

несинхронизованный режим регистрации (un-triggered sample mode), режим отображения на

экране – в виде точек.

При отсутствии сигнала развертки в режиме вместо осциллограммы на дисплее

отображается точками (пятно засветки).

В режиме X-Y используются для настройки:

Регуляторы вертикальной системы канала 1 - ВОЛЬТ/ДЕЛ и ВЕРТИК СМЕЩЕНИЕ

служат для изменения горизонтального масштаба и перемещения по горизонтали.
