Denyo DCA-125ESM [19/69] 4 выбор кабеля

На панели выходных клемм имеется два вывода

однофазного тока, две розетки (50/60 Гц, 100/110 В)

и выключатель/прерыватель цепи.

У моделей DCA-180SPKII и DCA-180SPK3 на

панели выводов имеется только две розетки.

У моделей DCA-115SPK, DCA-180SPKII и

DCA-180SPK3 прерыватель цепи однофазного тока

находится на панели управления. Когда вольтметр

переменного тока показывает напряжение

200/220 В или 400/440 В напряжение на выводах

однофазной системы составляет 100/110 В.

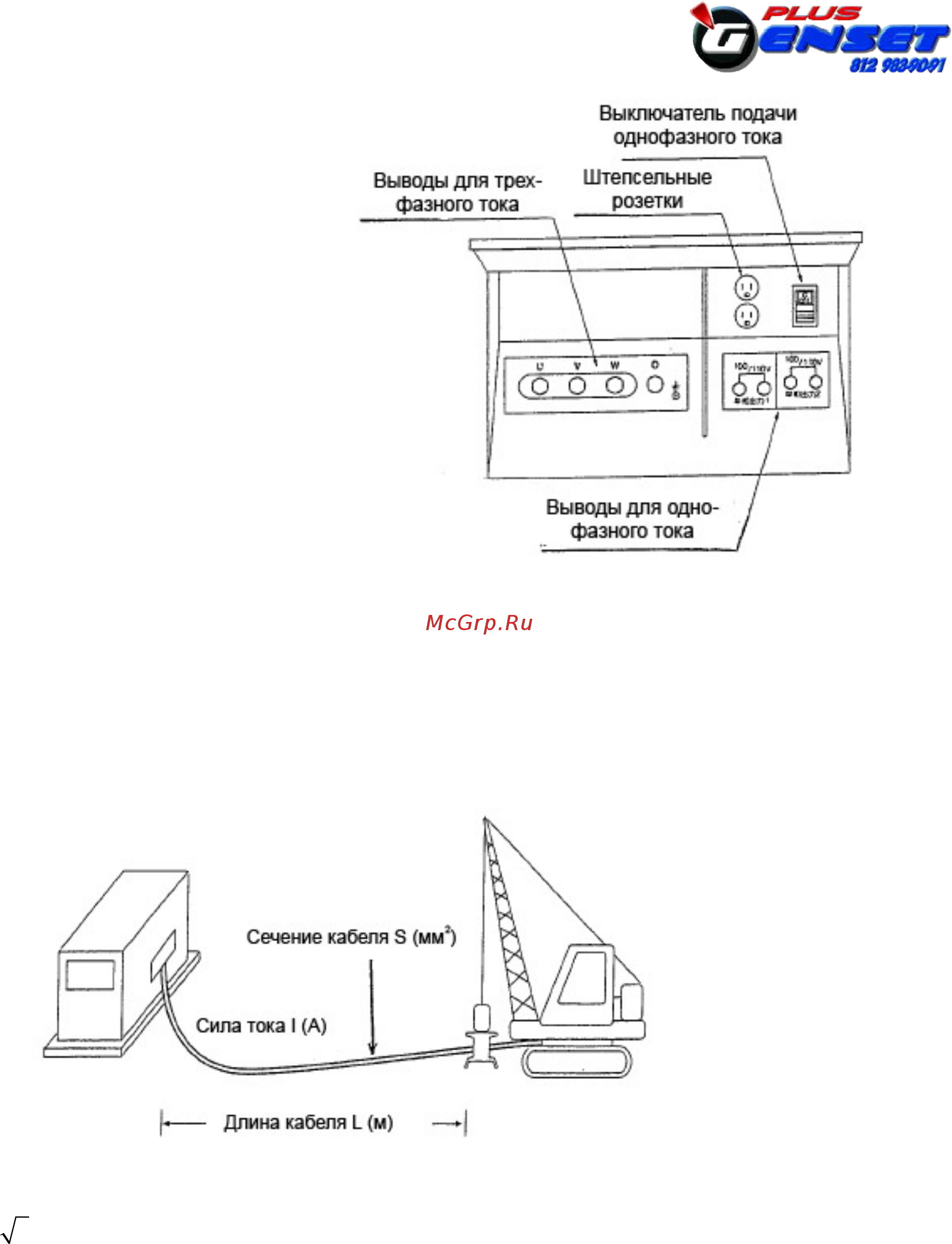

Блок выходных клемм модели DCA-125SPM

4-4. Выбор кабеля.

Выберите кабель нужного сечения, принимая во внимание его максимально допустимую силу тока и

расстояние между генератором и нагрузкой.

Если текущий по кабелю ток превысит его максимально допустимое значение, то это приведет к перегреву

кабеля и может вызвать его перегорание. Кроме того, использование слишком тонкого кабеля приводит к

снижению напряжения, подаваемого на нагрузку, что может нарушить ее работу.

Падение напряжения в кабеле можно рассчитать, зная силу тока и длину и сечение этого кабеля. Для

трехжильного трехфазного кабеля можно использовать следующую упрощенную формулу:

e = 1/58 x L/S x I x

где:

e – падение напряжения в вольтах;

L – длина кабеля, м;

S – сечение кабеля, мм

;

I – сила тока, А.

Выбирайте длину и толщину кабеля таким образом, чтобы падение напряжения в нем не превышало 5%.

5. ЭКСПЛУАТАЦИЯ ГЕНЕРАТОРОВ.

5-1. Подготовка генераторов к запуску и их запуск.

(a) Убедитесь в том, что прерыватель цепи на самом генераторе и выключатель нагрузки находятся в

положении “OFF” (“ВЫКЛ.”).
