Проверьте, насколько надежно затянуты болты и гайки, особенно на воздушном фильтре, глушителе и на
системе крепления устройства турбонаддува. При необходимости подтяните ослабшие болты и гайки.
(9) Проверка электрических кабелей.
Проверьте крепления электрических кабелей, а также сами кабели и контактные клеммы.
4-3. Подключение нагрузки.
(1) Метод выбора выходного напряжения.
Выберите выходное напряжение генератора в соответствии с используемой нагрузкой.
200/220 В (190 В) [240 В]
400/440 В (380 В) (415 В) [480 В]
* Метод выбора выходного напряжения генератора:
Выходное напряжение генератора (200/220 В или 400/440 В) можно выбрать на пульте переключения
напряжения.
Если специально не указано иное, генераторы поставляются с завода с предустановленным значением
выходного напряжения в 200/220 В.
При необходимости выходное напряжение генератора можно изменить с помощью следующей
процедуры:
(a) У моделей DCA-150SPK, DCA-150SPK3, DCA-180SPKII и DCA-180SPK3 пульт переключения
напряжения находится на левой стороне блока управления.
У моделей DCA-110SPN, DCA-115SPK, DCA-125SPK2, DCA-125SPK3, DCA-125SPM, DCA-150SPM and
DCA-150SPH пульт переключения напряжения находится на правой стороне блока управления.
Для переключения напряжения с этого пульта нужно предварительно снять защитную крышку.

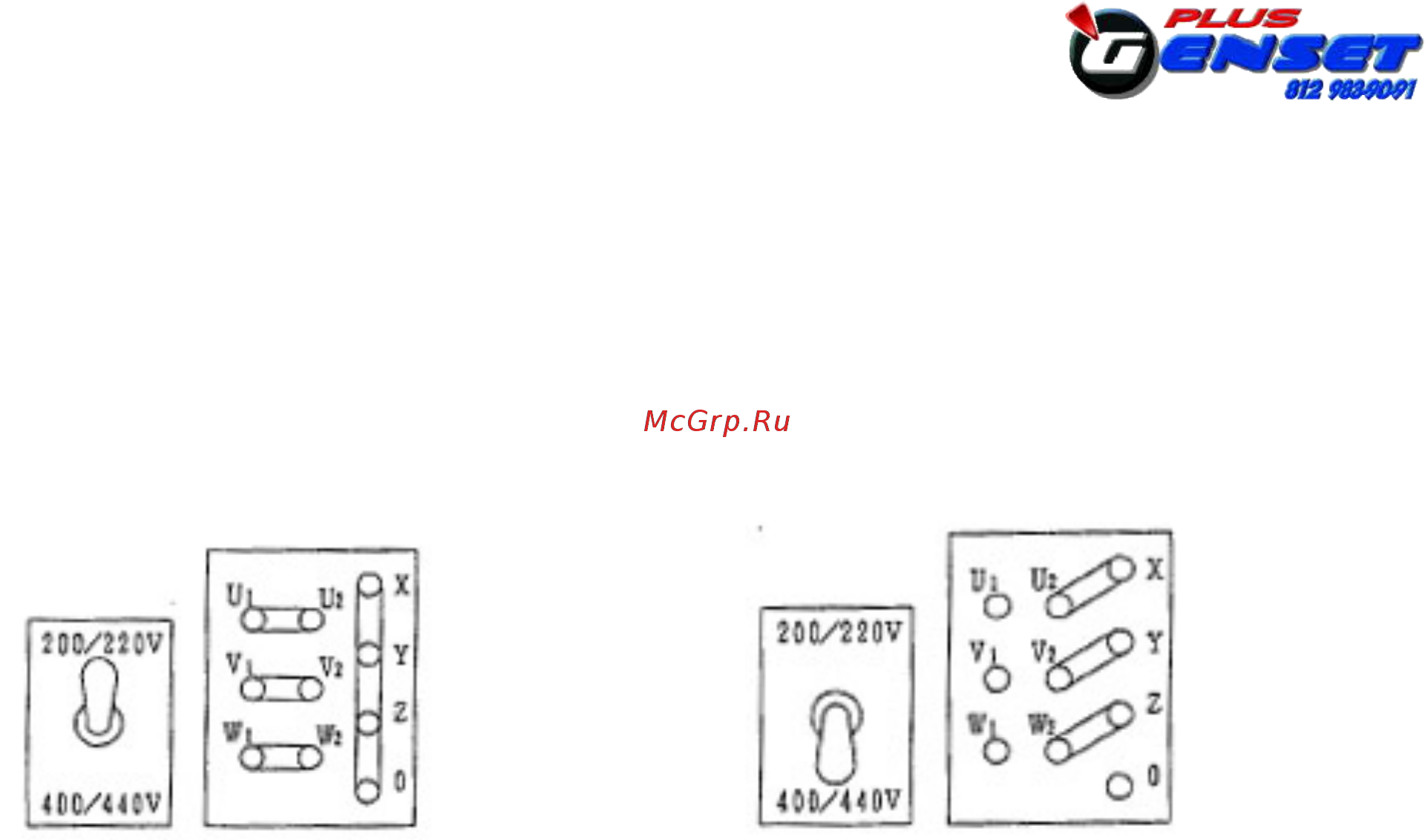

(b) Установите нужное значение выходного напряжения, установив показанный на рисунке выше
переключатель в нужное положение и замкнув соединительными пластинами нужные контакты (у моделей
DCA-115SPK, DCA-125SPK2, DCA-125SPK3 и DCA-125SPM этот переключатель). Обязательно плотно
затяните крепежные болты соединительных пластин – нарушение этого правила может привести к
перегоранию генератора!
(c) При выборе выходного напряжения в 400/440 В старайтесь не потерять лишние соединительные
пластины. Для предотвращения этого замыкающие пластины можно закреплять на контактах попарно.
(d) После завершения настройки выходного напряжения вновь установите на место защитную крышку
пульта. По правилам техники безопасности при работе генератора пульт переключения выходного
напряжения должен быть всегда закрыт защитной крышкой!
(2) Выводы трехфазного напряжения.
При подключении нагрузки для предотвращения перегорания клемм обязательно плотно затяните на них
крепежные болты с помощью гаечного ключа или другого подходящего инструмента.
