Zilon ZHC-2000 SR2.0 [11/22] Принципиальная электрическая схема конвекторов серии комфорт 2
![Zilon ZHC-2000 SR2.0 [11/22] Принципиальная электрическая схема конвекторов серии комфорт 2](/views2/1308641/page11/bgb.png)
10

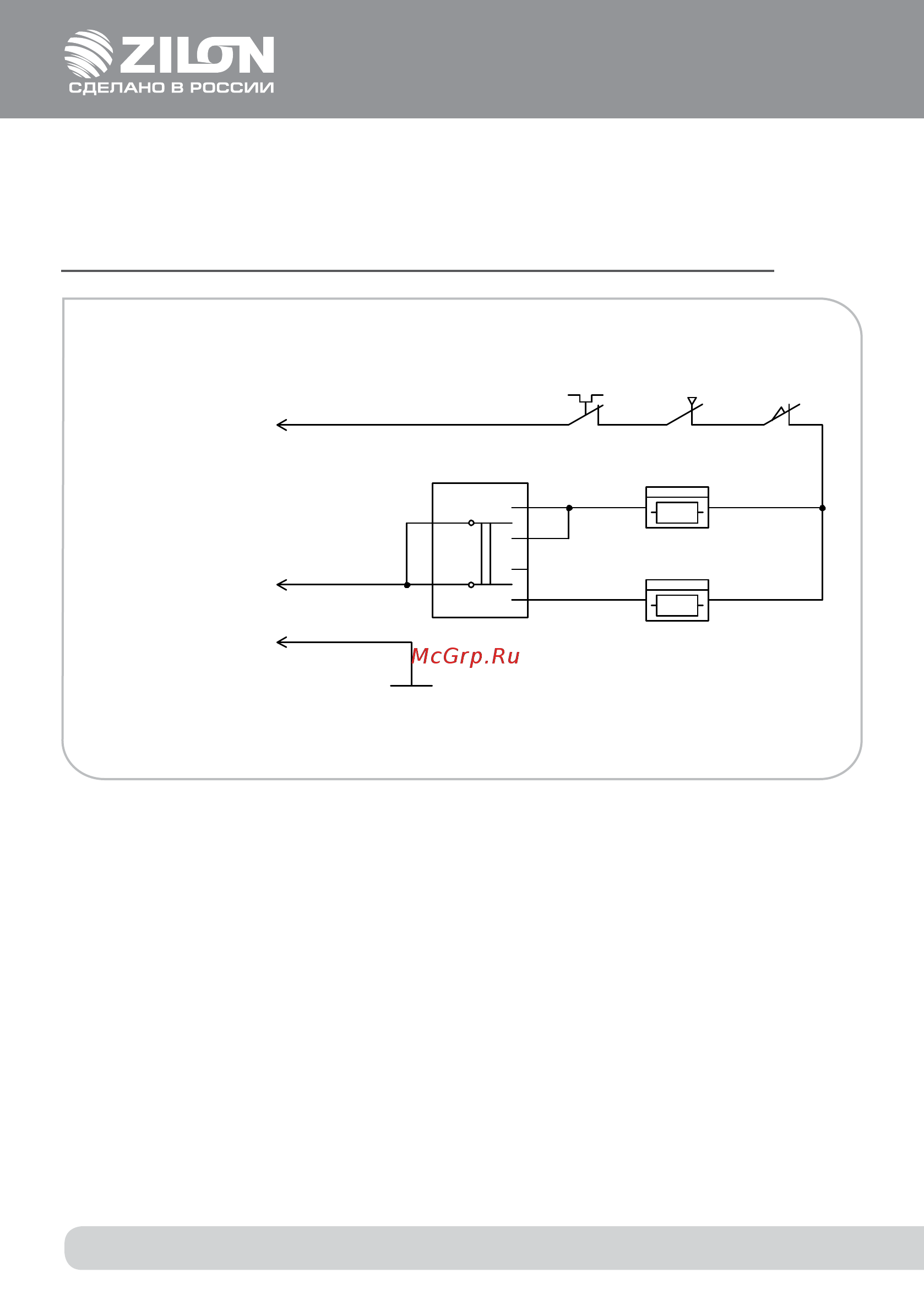

13. ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ
СХЕМА КОНВЕКТОРОВ СЕРИИ
КОМФОРТ 2.0
Рис. 5
SA1
L
PE
~
220- 230В
SQ1
SK1 SK2
N
EK1.1
EK1.2
EK1 - электронагреватель;
SK1 - терморегулятор;
SА1 - сетевой выключатель;
SK2 - защитный термостат;
SQ1 - датчик опрокидывания.
