9. СБОРКА И МОНТАЖ ПРИБОРА

1. Аккуратно извлеките конвектор из заводской упаковки. Сохраните картонную упа-

ковку для её дальнейшего использования в случае демонтажа конвектора для дли-

тельного хранения. Удалите наклейки с лицевой панели.

2. Закрепите прибор в вертикальном положении на стене с твердой основой при по-

мощи монтажного комплекта, или используйте комплект шасси для установки на го-

ризонтальной поверхности. Новый доработанный конструктив шасси позволяет кре-

пить их без саморезов и каких-либо дополнительных инструментов.

Сборка и монтаж прибора

ПРИ УСТАНОВКЕ НА СТЕНУ:

1. Отметьте высоту, на которую необходимо установить прибор. Приложите кронштейн

крепления к стене и поставьте видимые метки в крепежных отверстиях.

2. Просверлите отверстия необходимого диаметра по меткам крепления, вставьте дюбе-

ля, приложите кронштейн крепления и закрутите установочные винты, закрепив крон-

штейн на стене.

3. Подвесьте прибор на закрепленном кронштейне, для чего соедините нижнюю часть

прибора с нижними выпусками кронштейна и вставьте их в имеющиеся на приборе от-

верстия. Выполняя данные действия, необходимо держать прибор под углом примерно

50-60 градусов.

4. Поворачивайте прибор в горизонтальной плоскости до соединения выпусков крон-

штейна крепления с задней панелью прибора. Совместите фиксирующие отверстия

на задней части с фиксирующими выпусками кронштейна. Слегка нажмите на прибор.

Раздастся щелчок верхнего фиксатора. Прибор надежно закреплен на стене.

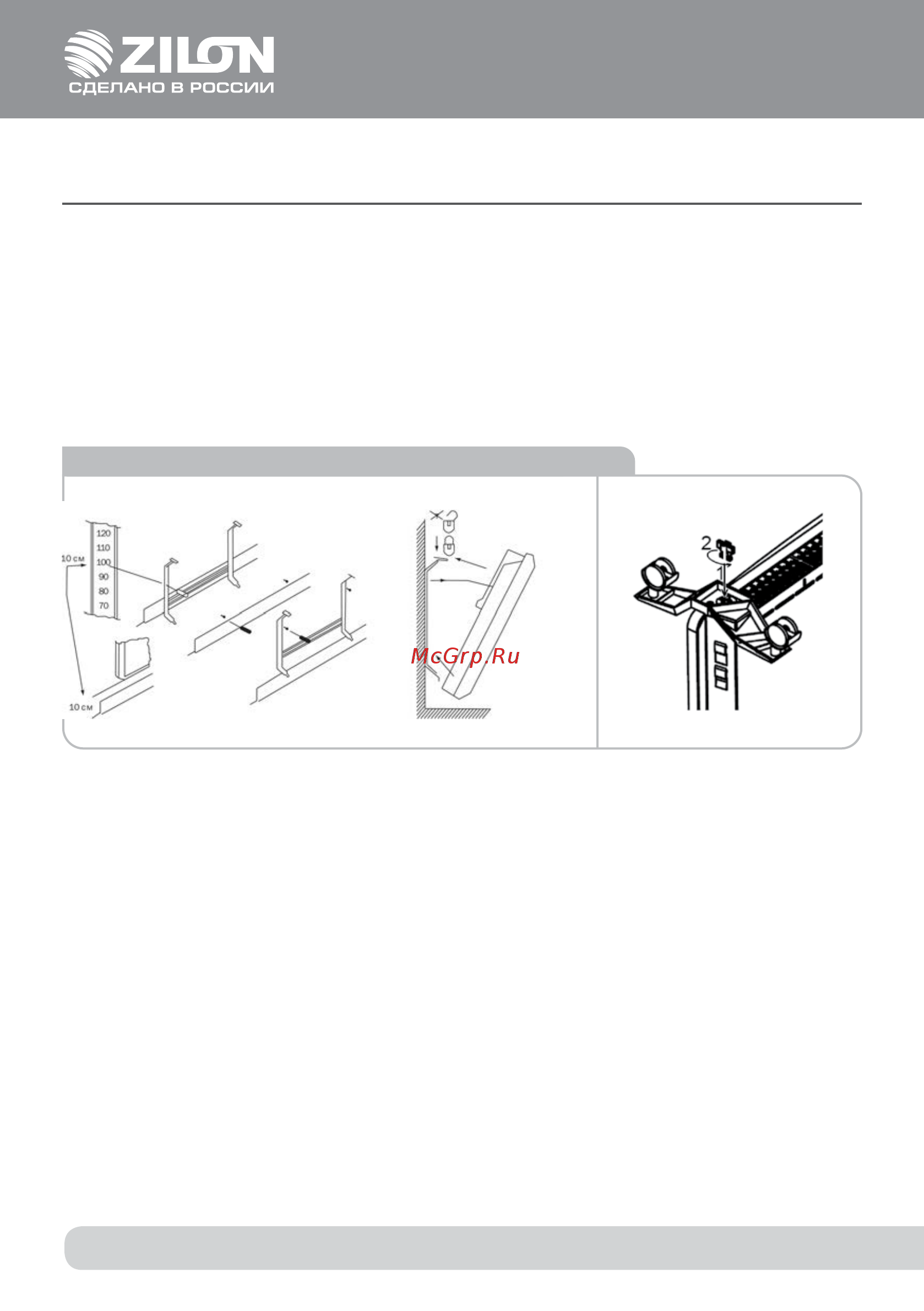

Монтаж на шассиМонтаж на стену

Рис. 3

(4)
