14

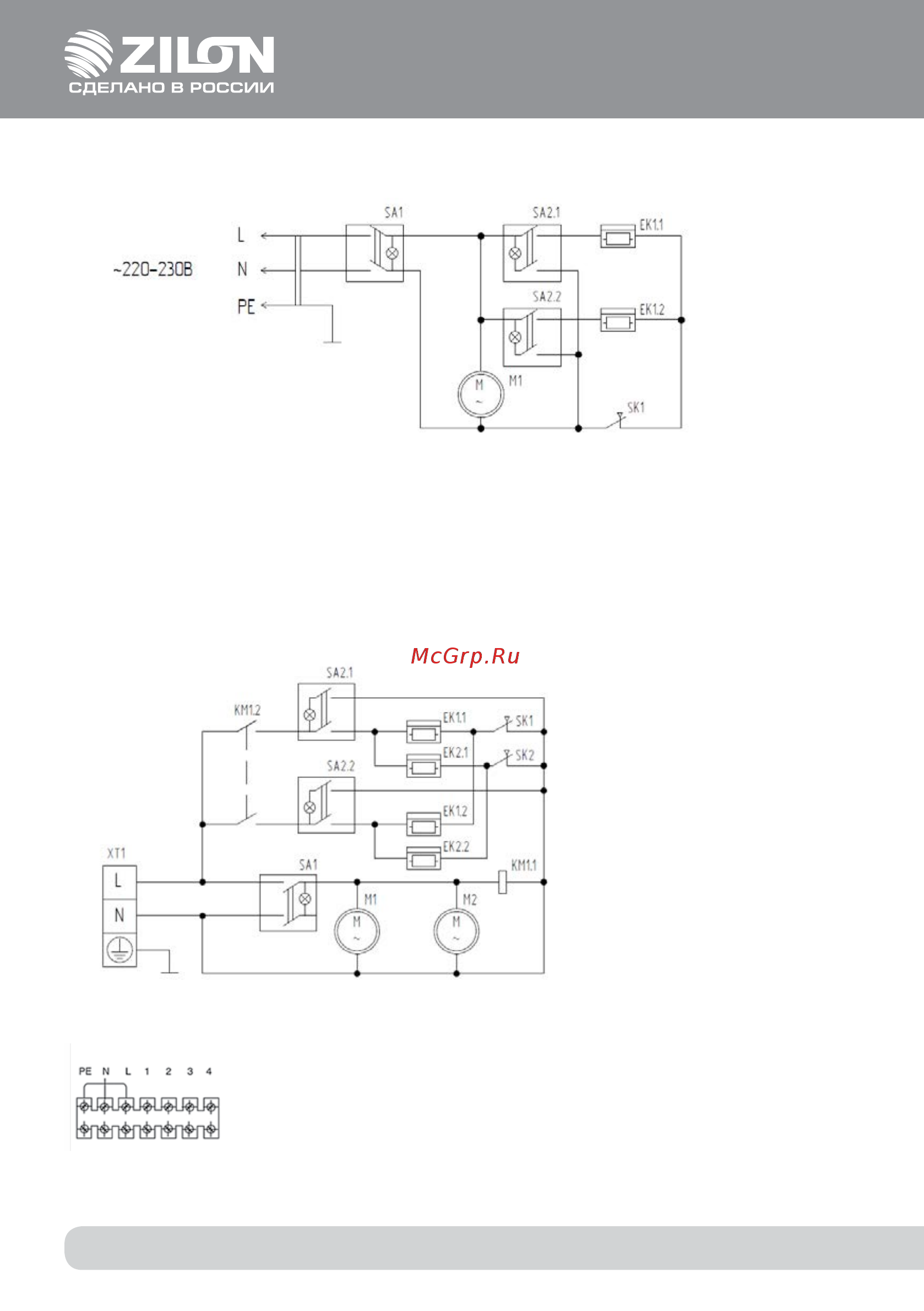

РИС. 3 Схема электрическая ZVV-0.8E5M, ZVV-0.8E5MG
РИС. 2 Схема электрическая ZVV-0.6E3M, ZVV-0.6E3MG
ЕК1 – электронагреватель;
М1 – электродвигатель
SK1 – защитный термостат;
SА1 – сетевой выключатель;
SА2 – выключатель нагревателей;
РИС. 4 Схема подключения
ЕК1, ЕК2 – нагревательные
элементы;
М1, М2 – электродвигатели
SK1, SK2 – защитные термостаты;
КМ1 – электромагнитное реле;
ХТ1 – колодка клеммная.
