Zilon ZVV-0.6E3M [5/18] Таблица3

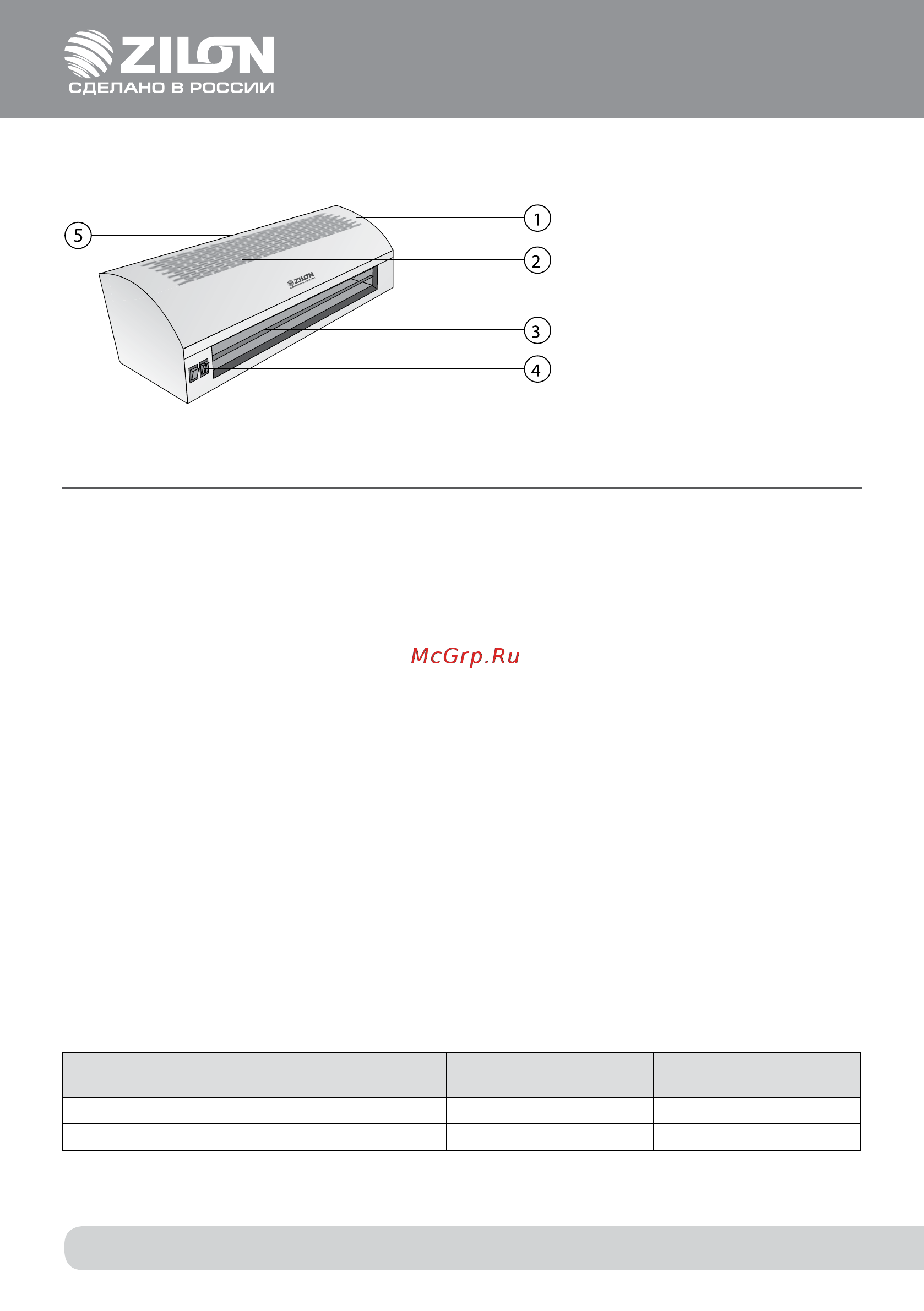

РИС. 1 Тепловая завеса*

1 – корпус;

2 – передняя перфорированная

стенка корпуса;

3 – решетка ;

4 – блок управления

5 – верхняя перфорированная

стенка корпуса;

* Дизайн приобретенного Вами

прибора может отличаться от

приведенного образца.

5. ПОДГОТОВКА К РАБОТЕ

5.1. При установке, монтаже и запуске в эксплуатацию необходимо соблюдать пра-

вила технической эксплуатации электроустановок потребителей (ПТЭ-ЭП) и ме-

жотраслевые правила по охране труда при эксплуатации электроустановок (ПОТ

РМ-016-2001).

5.2. К установке и монтажу завесы допускается специально подготовленный электро-

технический персонал.

5.3. В задней стенке корпуса завесы имеются пазы для установки завесы. За эти

пазы завеса навешивается на предварительно вмонтированный в стену крепеж.

В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от 9

до 12 мм. Установочные размеры завес см. рис. 1 и табл. 1 Приложения. Завеса

устанавливается как можно ближе к верхней стороне проема, при этом необхо-

димо выдержать расстояние между верхней стенкой корпуса и потолком не ме-

нее 100 мм.

5.4. Подключение к электросети осуществляется через автоматический выключатель

в соответствии с «Правилами эксплуатации электроустановок». Для этого необхо-

димо снять крышку на верхней стенке корпуса, завести шнур питания и подклю-

чить его к клеммной колодке (для завесы ZVV-0.6Е3M, ZVV-0.6Е3MG) в соответ-

ствии с рис. 4 Приложения (см. также электрическую схему рис. 3 Приложения).

Завесы ZVV-0.8Е5M, ZVV-0.8Е5MG поставляется со шнуром питания с вилкой,

подключенным на заводе-изготовителе. Автоматический выключатель и сечение

подводимого кабеля должны соответствовать табл. 3.

5.5. Питание завес осуществляется от однофазной электрической сети с напряже-

нием 220В/50Гц.

ТАБЛИЦА 3

Модельзавесы ZVV-0.6Е3M

ZVV-0.6Е3MG

ZVV-0.8Е5M

ZVV-0.8Е5MG

Автоматический выключатель 25 А 32 А

Медный кабель – 3х2,5
