Tcl L55C1CUS [6/49] Introduction
![Tcl L65C1CUS [6/49] Introduction](/views2/1308842/page6/bg6.png)
5
Introduction

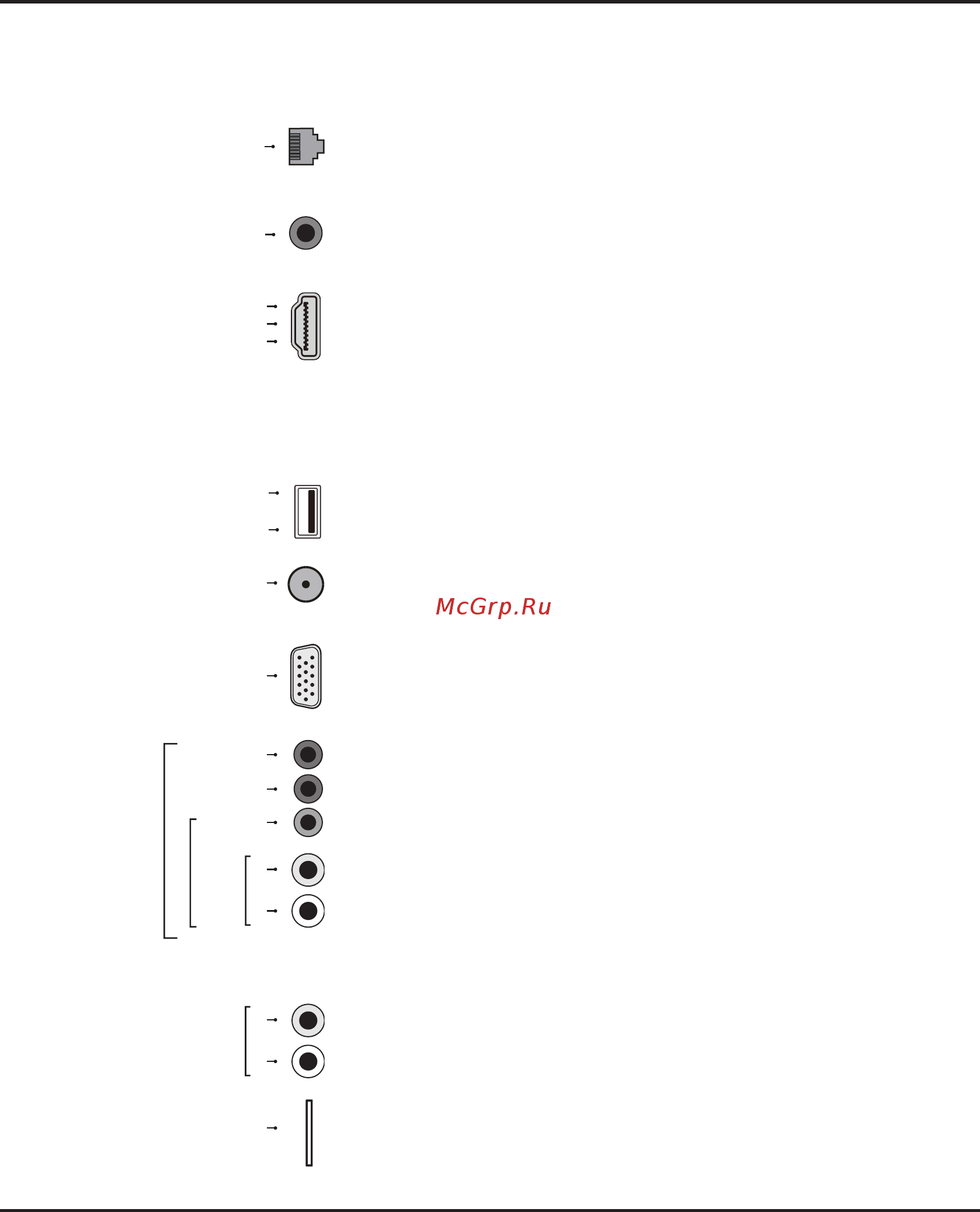

Sockets
Note: The location and names of the sockets on the TV may vary according to TV model, and not all sockets
available on all models.
LAN
This socket can be used to connect to external modem or network access
equipment.
SPDIF socket (output)
This socket can be used to connect a compatible digital audio receiver.
HDMI1/HDMI2/HDMI3 socket (input)
The HDMI (High-Denition Multimedia Interface) socket lets you connect a
device, such as a Blu-ray player, with a HDMI output for best picture quality.
It also provides an uncompressed digital connection that carries both video
and audio data by way of an integrated mini-plug cable.
Note: Only HDMI sockets with the MHL identication will support the MHL
function, MHL stands for Mobile High-denition Link, and allows you to link
an MHL-capable mobile device to the television.
USB 2.0/USB 3.0 socket (input)
This socket can be used to connect a USB device.
ANTENNA/CABLE IN socket (input)
This socket can be used to connect the outside aerial or cable network.
VGA IN socket (input)
This socket can be used to connect a computer.
Note: VGA IN shares the same audio sockets with AV IN.
Y
P
B
P
R
component sockets (input)
These Y
P
B
P
R
sockets can be used to connect a device that has component
video sockets, such as a DVD player. The component sockets can
recognize if the device you're connecting to is Y
P
B
P
R
compatible. The
component sockets provide excellent picture quality because the video is
separated into three separate parts.
AV RCA audio + video sockets (input)
The AV IN sockets can be used to connect a range of equipment, including
video recorders, camcorders, decoders, satellite receivers, DVD players, or
games consoles. The VIDEO socket provides composite video connection.
Note: AV IN shares video (Y/VIDEO) and audio sockets with Y
P
B
P
R
.
RCA AUDIO OUT sockets
Use an RCA audio cable to connect your TV to a compatible audio
receiver.
Common Interface socket
This socket can be used to watch encrypted digital TV channels by inserting
a common interface module and a card provided by a digital TV service
operator.
LAN
HDMI 1 (MHL)
or HDMI 2 (ARC)
or HDMI 3
VGA IN
ANTENNA/CABLE IN
USB 2.0
or
USB 3.0
SPDIF
COMMON
INTERFACE
AUDIO
OUT
R
L
PR
PB
Y/VIDEO
COMPONENT
IN (Y
PB
PR)
VGA/
AUDIO IN
AV
IN
R
L
