9

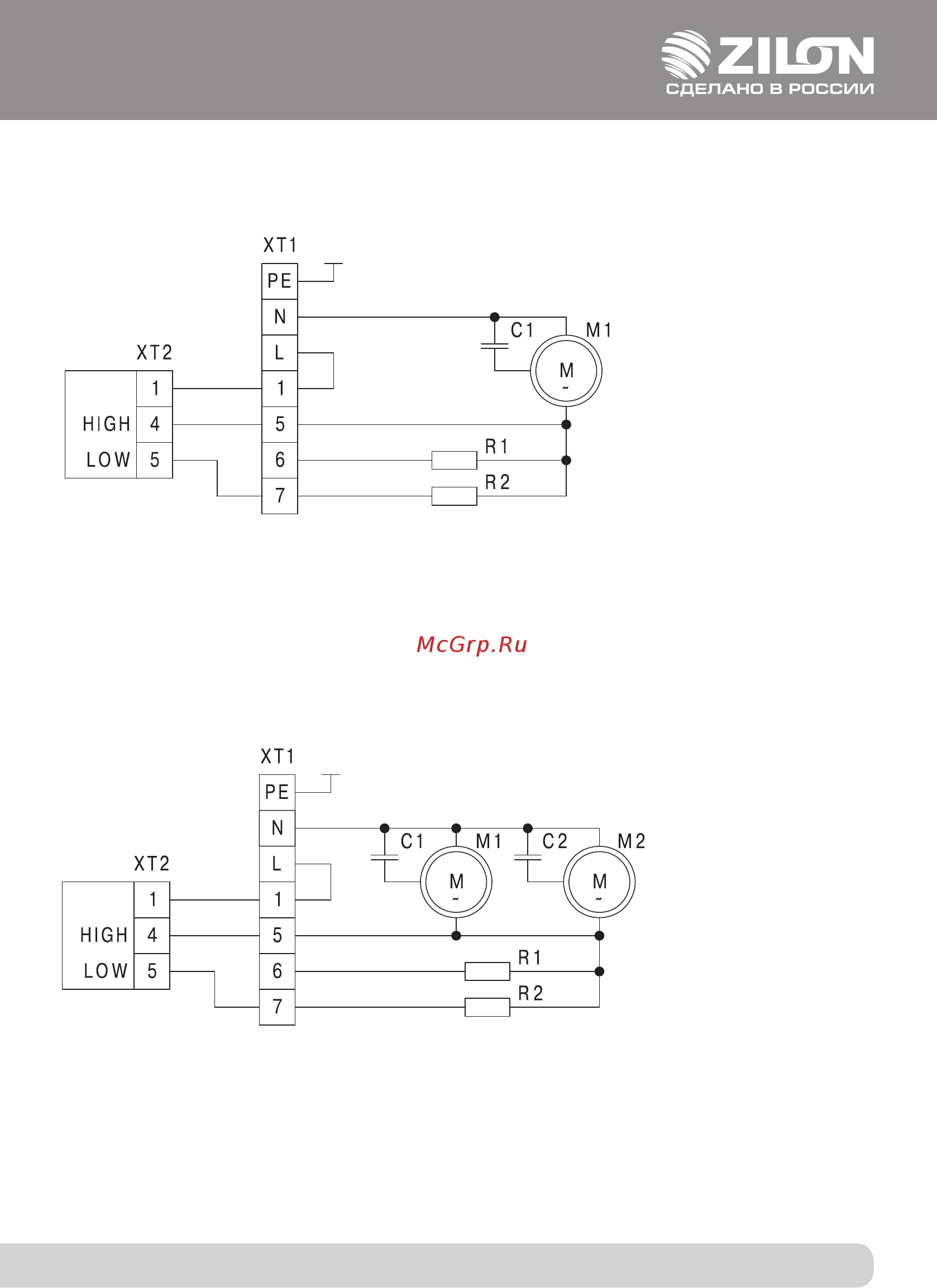

Схема электрическая принципиальная
(ZILON ZVV-1W10, ZVV-1W15, ZVV-2W25, ZVV-1.5W25)
Схема электрическая принципиальная
(ZVV-2W40)
M1 - Электродвигатель;
C1 - Конденсатор;
R1, R2 - Нагрузка;
XT1 - Колодка клеммная;
XT2 - Пульт управления ZA-2
M1, M2 - Электродвигатель;
C1,C2 - Конденсатор;
R1, R2 - Нагрузка;
XT1 - Колодка клеммная;
XT2 - Пульт управления ZA-2
