Zilon ZVV-2W40 [12/22] Возможные неисправности

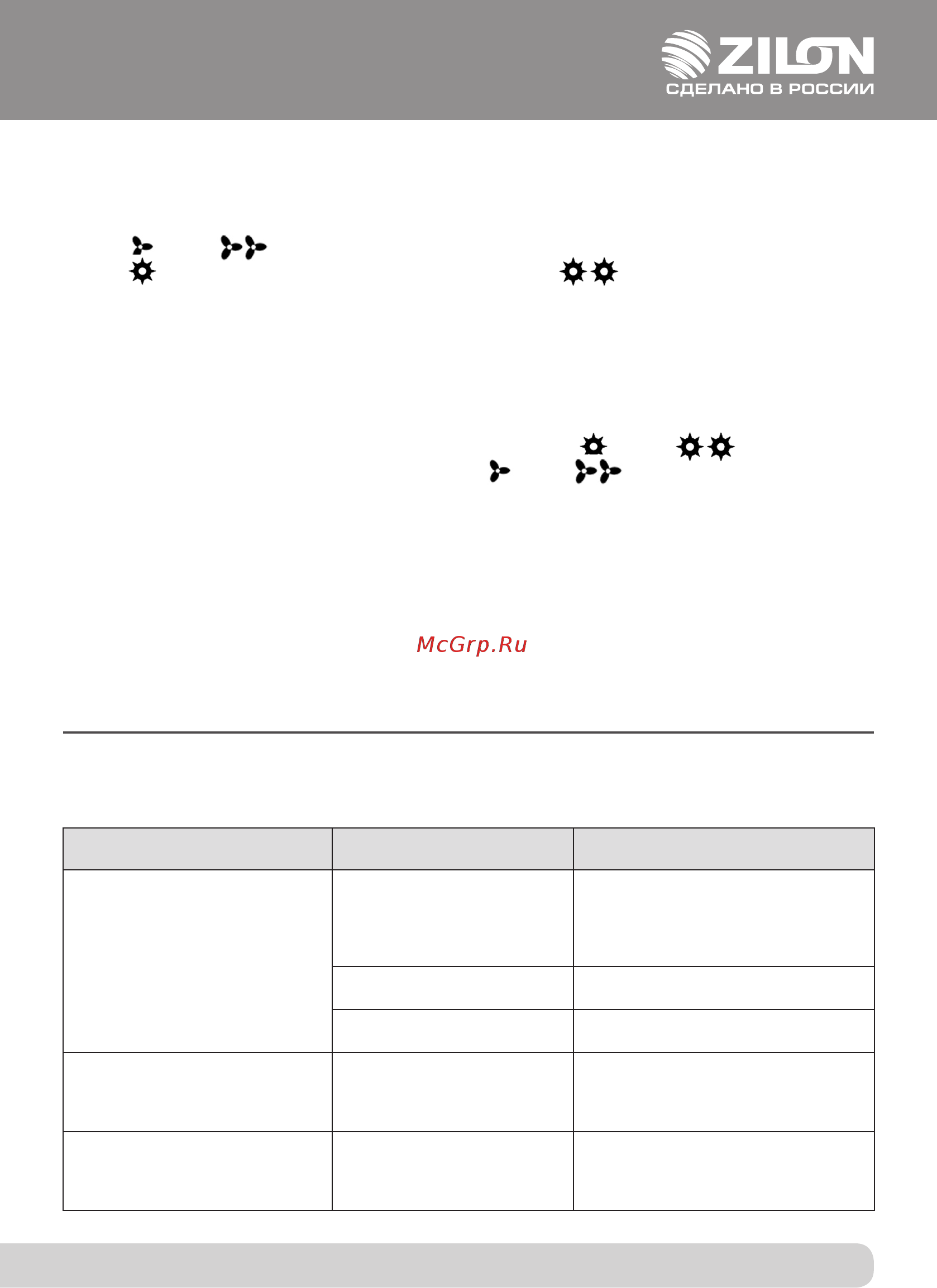

![Zilon ZVV-1W10 [12/22] Возможные неисправности](/views2/1308864/page12/bgc.png)
11
ТАБЛИЦА 3
Наименование неисправности,
внешнее проявление
Вероятная причина Метод устранения
Вентилятор не включается.
Отсутствует напряжение
питания.
Включить автоматический выключа-
тель питания сети. Проверить нали чие
напряжения сети. Проверить целост-
ность сетевого кабеля, неис правный
заменить.
Вышел из строя двигатель
вентилятора.
Заменить двигатель
Не работают переключатели
пульта управления.
Проверить работу переключателей. Не
исправный заменить.
Течь теплоносителя:
- в местах соединения с систе-мой
подвода горячей воды;
- течь по коллектору
Потеря герметичности.
Герметизация системы подвода.
Ремонт теплообменника.
Уменьшение тепловой мощности.
Температура теплоносителя
отличается от паспортной.
Загрязнение поверхности
теплообменника.
Восстановить температуру
теплоносителя. Очистить поверхность
теплообменника.
8. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ
И МЕТОДЫ ИХ УСТРАНЕНИЯ
8.1. Перечень возможных неисправностей и методов их устранения приведен
в таб лице 3. Для устранения неисправностей обращайтесь в специализирован-
ные ремонтные мастерские.
7.2 Вентиляция с подогревом потока воздуха (режимы«HEAT»)
7.2.1 Включение. Для работы в режиме вентиляции с водяным нагревателем необхо-
димо включить завесу в режиме вентиляции – переключатель 1 в положение «
» или « ». Перевести переключатель 2 из положения «OFF» в положение «
» если смесительный узел без насоса или « » если смесительный узел с
циркулирующим насосом, при этом включится привод клапана или привод и цир-
кулирующий насос. В таком случае завеса работает в режиме полной и не полной
тепловой мощности, в зависимости от расхода воздуха. Вращающимся диском
терморегулятора 3 устанавливается требуемая температура воздушного потока.
Терморегулятор поддерживает заданную температуру путем автоматического от-
ключения и включения тепловой завесы.
7.2.1 Выключение. Переключатель 2 из положения « » или « » в положение
«OFF», переключатель 1 из положения « » или « » в положение «OFF».
Важно! Пульт предназначен для управления воздушными завесами с двухскорост-
ными вентиляторами. Для подключения завесы с трехскоростным вентилятором
выбирается 2 оптимальные скорости. Выбор производиться способом подключе-
ния пульта ZA к завесе: клеммы 4 и 5 пульта нужно подключить к двум из трех
клемм 5,6 и 7, расположенных в завесе (клемма 5 соответствует максимальной
скорости, клемма 6 – средней скорости, клемма 7 – минимальной скорости).
