There is a wide range of audio and video equipment that can be connected to your receiver.
The following connection diagrams show you how to connect them.
Примечание: В том случае, если монитор используется сам по себе (без приемного блока), обратитесь к
соответствующим инструкциям для монитора.
Примечание: Вход EXT.1 может поддерживать системы передачи сигналов CVBS и RGB, вход EXT.2 -
системы CVBS, RGB и Y/C, EXT.3 и EXT.4 - только систему CVBS, EXT.5 - систему Y-Pb-Pr. Рекоменду-
ется подключать устройства с выходным сигналом в системе RGB к выходам EXT.1 или EXT.2, т.к.
RGB обеспечивает лучшее качество изображения. Если Ваш видеомагнитофон поддерживает функцию
EasyLink, его следует подключать ко входу EXT.2 для использования преимуществ EasyLink.
Recorder (VCR-DVD+RW) Записывающее устройство (Видеомагнитофон,
записывающий DVD-плеер)
Примечание: Не размещайте видеомагнитофон слишком близко к экрану, поскольку некоторые
видеомагнитофоны восприимчивы к сигналам, исходящим от дисплея. Расстояние до экрана должно
быть не менее 0,5 м.

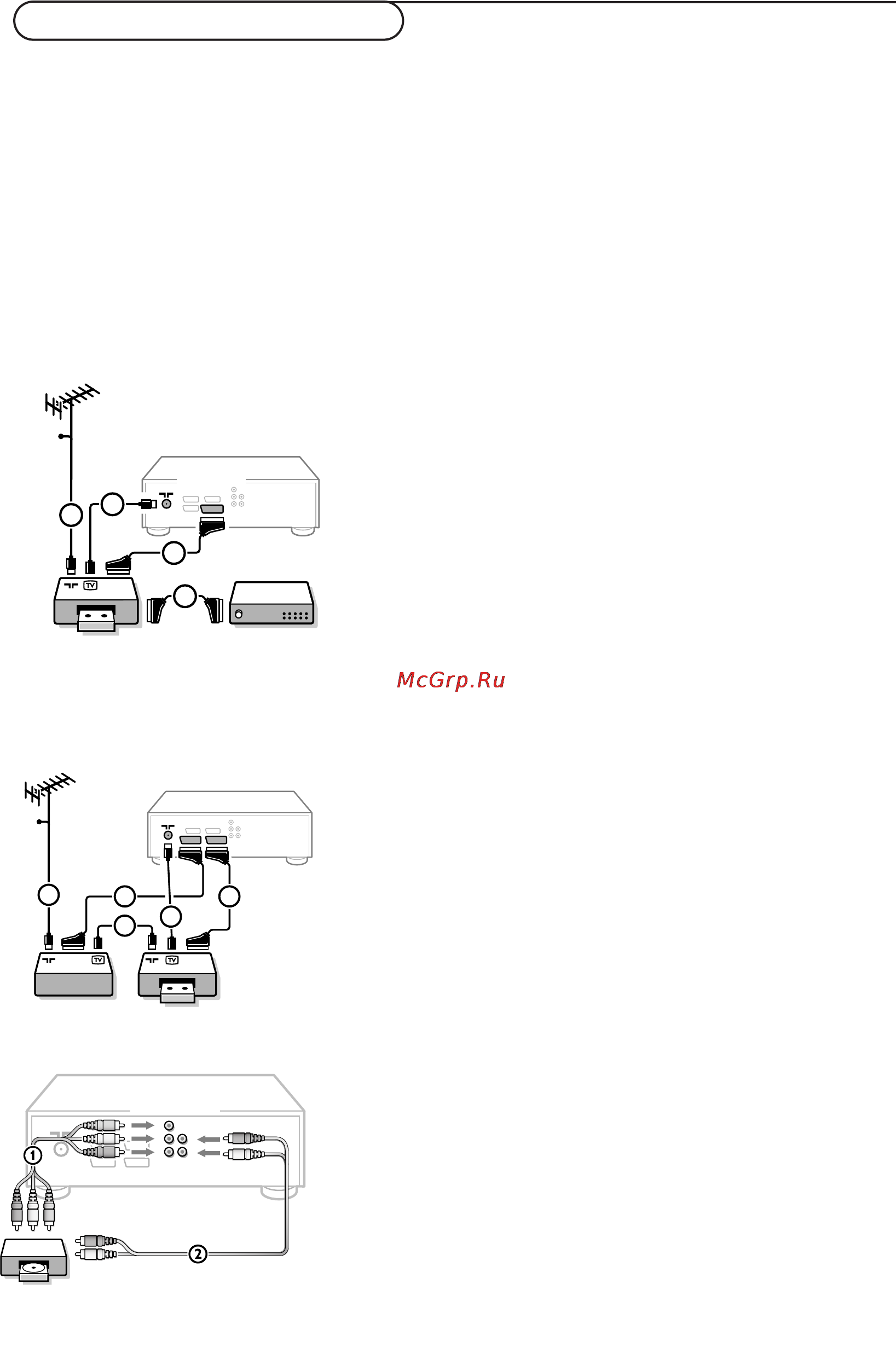

Подключите, как показано на рисунке, антенные кабели 1, 2
и, для получения наилучшего качества изображения, еврокабель
3. При отсутствии евроразъема, единственным возможным
способом подключения является антенный кабель. Поэтому Вам
нужно будет настроить тестовый сигнал вашего записывающего
устройства и назначить для этого сигнала программу с номером
0, либо сохранить тестовый сигнал как программу с номером в
интервале от 90 до 99 (см. Ручная установка, стр. 6).
См. руководство по Вашему записывающему устройству.
Декодер и видеомагнитофон
Подключите еврокабель
4 к своему декодеру и к специальному
евроразъему видеомагнитофона. См. также инструкцию по экс-
плуатации видеомагнитофона. См. Декодер, стр. 10. Вы можете
также подключить декодер еврокабелем непосредственно к
входам EXT.1 или 2.
Другое оборудование
(приемник спутникового сигнала, декодер, DVD-плейер, игровые приставки и др.)
& Подключите, как показано на рисунке, антенные кабели 1, 2
и 3 (только в том случае, если дополнительное устройство
имеет телевизионные антенные входы/выходы).
Подключите устройство с еврокабелем 4 или 5 к одному из
евроразъемов EXT.1, 2, 3 или 4 для получения изображения более
высокого качества.
é Выполните поиск тестового сигнала внешнего устройства так же,
как Вы это делали в случае с видеомагнитофоном.
“ Выберите нужное устройство в меню Конфиг., Источник
(сигнала), стр. 9.
DVD-проигрыватель
При использовании разъемов компонентного видеосигнала
(EXTERNAL 5):
& Подключите три отдельных кабеля компонентного видеосигнала
к гнездам DVD-проигрывателя Y, U (Pb) и V (Pr) и к гнездам Y,
PB и PR на приемнике.
é Подключите аудио-кабель к гнездам L и R DVD- проигрывателя
и к гнездам AUDIO-входов L и
R (EXTERNAL 5) на приемнике.
VCR 1 DECODER
CABLE
1
EXTERNAL
4
2
3
2
EXTERNAL
21
VCR 1
CABLE
1
5
2
4
3
21
DVD
OUT
EXTERNAL 5
L
RV
U
Y
