155 Руководство по эксплуатации и обслуживанию S630
ЭЛЕКТРИЧЕСКАЯ СИСТЕМА
Описание

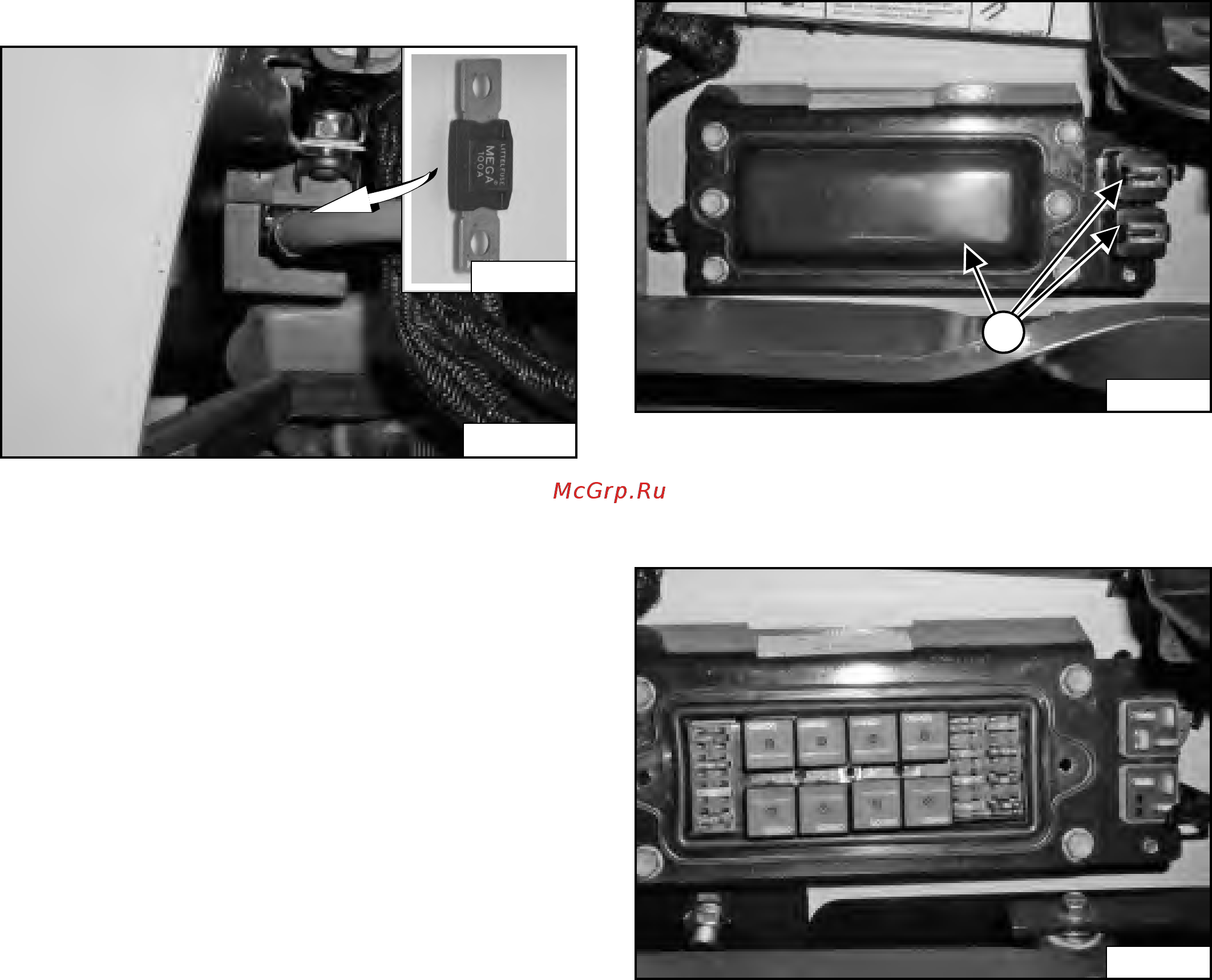

Рис. 225
Погрузчик оснащен 12-вольтной системой зарядки
генератора с заземлением отрицательного полюса.
Электрическая система защищена предохранителями,
расположенными под кабиной оператора, а также
главным предохранителем на 100 А [Рис. 225],
расположенным в отсеке двигателя под системой очистки
воздуха.
Предохранители защищают электрическую систему при
возникновении электрической перегрузки. Перед
повторным запуском двигателя следует выяснить причины
перегрузки.
Размещение и обозначение предохранителей и реле
Рис. 226
Электрическая система защищена от перегрузки
предохранителями и реле, расположенными под тремя
крышками панели предохранителей (1) [Рис. 226].
Рис. 227
Для проверки или замены предохранителей снимите
крышки [Рис. 227].
На внутренней стороне большой крышки укреплена
предупреждающая табличка с указанием расположения и
номиналов предохранителей в амперах.
Также есть таблица с подробной информацией о
номиналах предохранителей, цепи каждого
предохранителя и реле. (Рис. 228 на стр. 156.)
P-85472
P-13849
P-85411
1
P-85412
