46 Руководство по эксплуатации и обслуживанию S630
ОПИСАНИЕ ПРИБОРНОЙ ПАНЕЛИ (ПРОДОЛЖЕНИЕ)

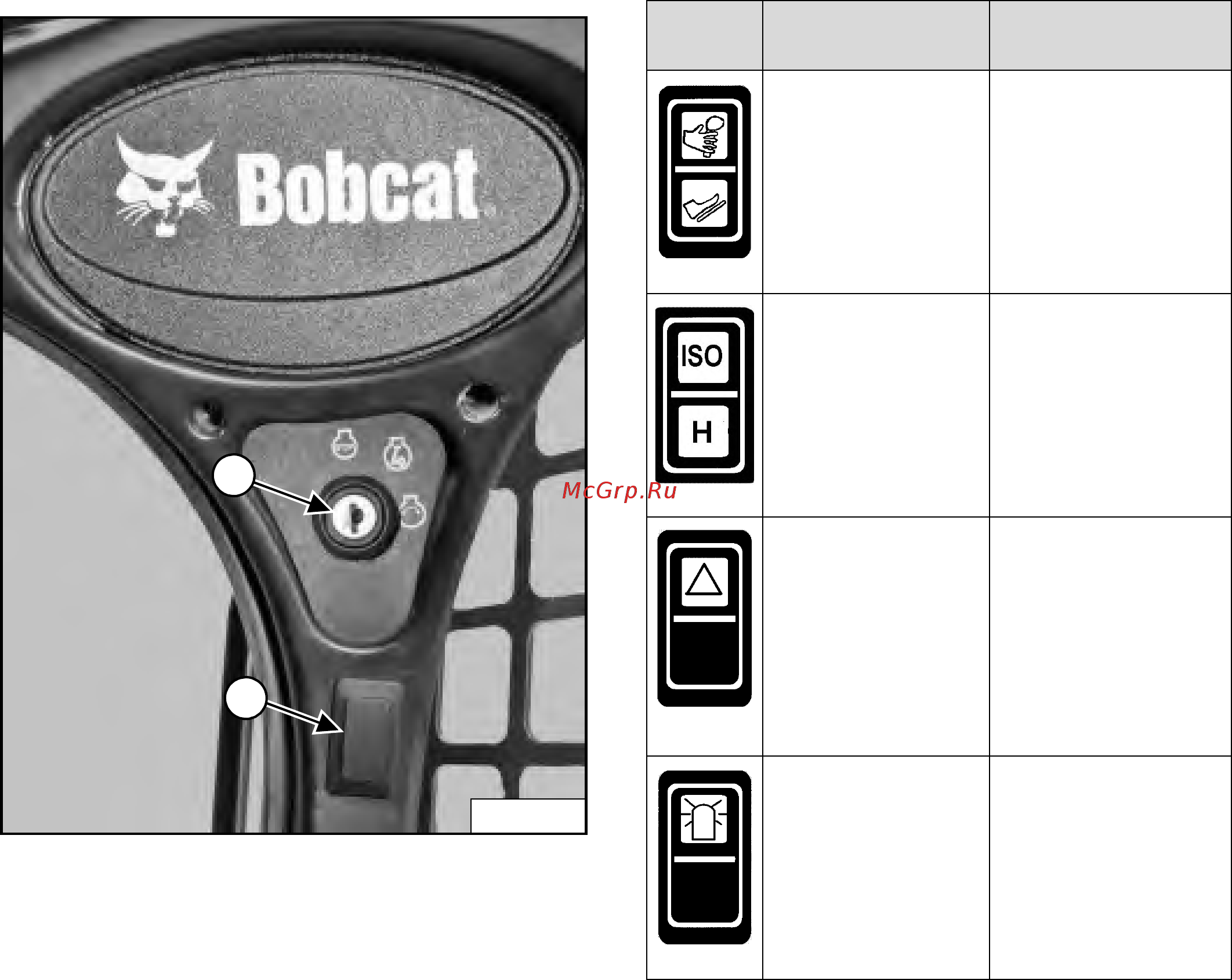

Правая панель (Стандартная панель)
Рис. 12
Данная машина может оборудоваться стандартной
ключевой панелью [Рис. 12].
Стандартная ключевая панель имеет замковый
переключатель (1) [Рис. 12], который используется для
включения и выключения электрической системы
погрузчика, а также для запуска и останова двигателя.
Расположение переключателя (2) [Рис. 12] может
варьироваться в зависимости от конфигурации машины и
ее функций. Для получения подробной информации см.
таблицу.
P-85285
1
2
ПОЗ. ОПИСАНИЕ
НАЗНАЧЕНИЕ /
ДЕЙСТВИЕ
РАСШИРЕННОЕ
УПРАВЛЕНИЕ (ACS)
(спецзаказ)
Для выбора ручного
управления нажмите
на верхнюю часть
переключателя, для
выбора педального
управления — на
нижнюю.
УПРАВЛЕНИЕ С
ПОМОЩЬЮ
ДЖОЙСТИКОВ (SJC)
(спецзаказ)
Для включения
режима «ISO»
нажмите на верхнюю
часть переключателя,
для включения
режима «H» — на
нижнюю.
СИСТЕМА
СВЕТОВОЙ
АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
(спецзаказ)
Для включения
нажмите на верхнюю
часть переключателя,
для выключения — на
нижнюю.
ПРОБЛЕСКОВЫЙ
ФОНАРЬ (спецзаказ)
или
ПРОБЛЕСКОВЫЙ
ОГОНЬ (спецзаказ)
Для включения
сигнала нажмите на
верхнюю часть
переключателя, для
выключения — на
нижнюю.
