77 Руководство по эксплуатации
и обслуживанию E20
НАВЕСНОЕ ОБОРУДОВАНИЕ (ПРОДОЛЖЕНИЕ)
Устройство быстрого соединения Bobcat (BQC) типа SW (продолжение)
Демонтаж (продолжение)

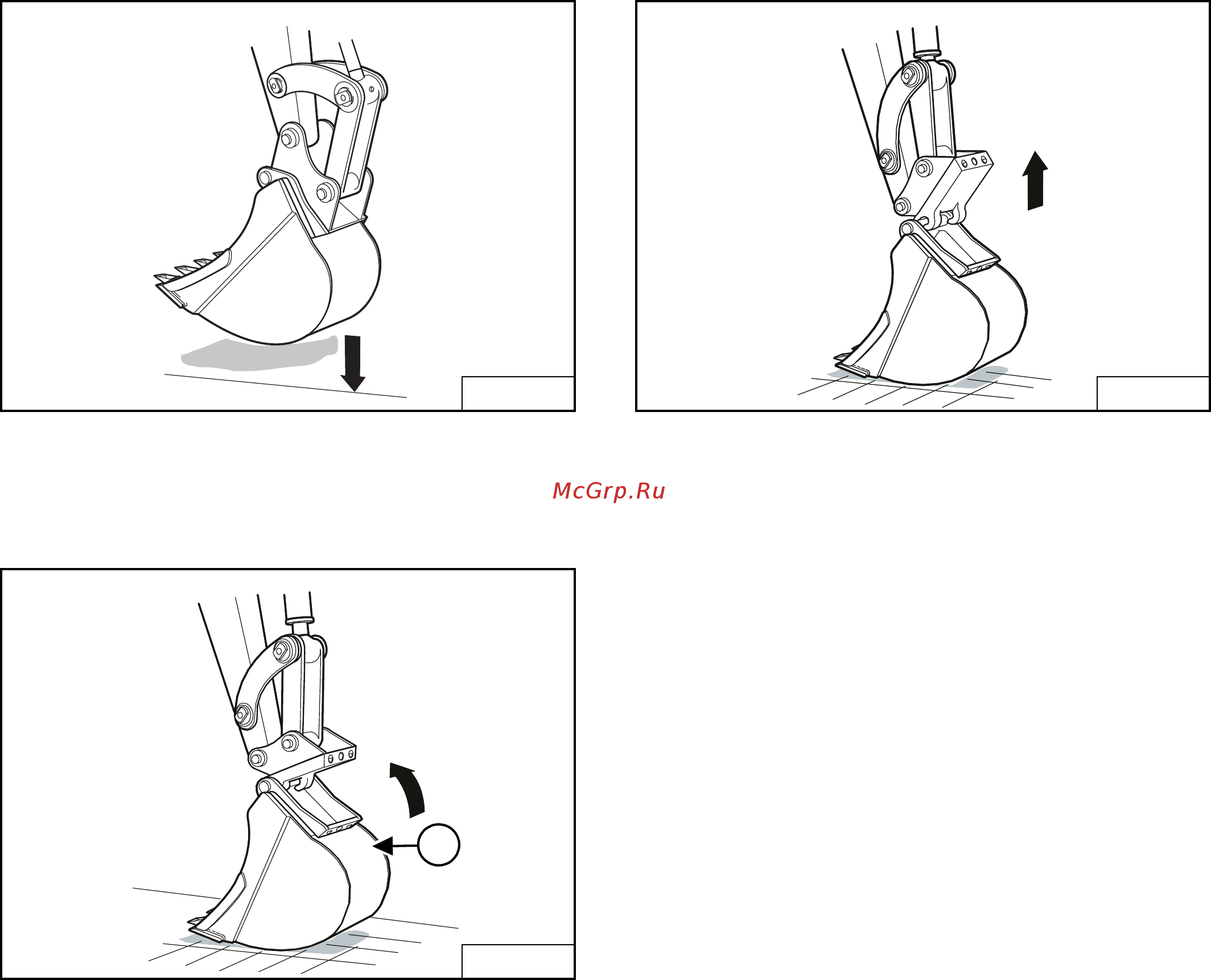

Рис.99
Установите ковш на поверхность земли в устойчивое
положение [Рис.99].
Рис.100
Выдвиньте цилиндр ковша и, поворачивая,
отсоедините устройство BQC от переходника
[Рис. 100].
Рис.101
Отсоедините устройство BQC и поднимите рукоять
[Рис. 101].
S3021
S3022
1
S3023
