УПРАВЛЕНИЕ ЭХОЛОТОМ

КАК ЭХОЛОТ РАБОТАЕТ

Ваш рыбоискатель, сделанный

Humminbird, использует принцип эхолота

для поиска и обнаружения подводных

объектов, изучения поверхности дна, а

также для определения расстояния.

Принцип эхолота основывается на

использовании пучков звуковых волн.

Эхолот посылает пучки звуковых волн

сквозь воду. Эхолот измеряет время,

прошедшее с момента отправки

зондирующего сигнала до прихода эхо-

сигнала, отраженного от какого-либо

подводного объекта. Так определяется

расстояние до объекта. Эхолот 350TX

анализирует эхо-сигналы и определяет

положение, размеры и форму подводного объекта.

Звуковые волны движутся очень быстро. Такая волна может пройти путь от

поверхности воды до глубины 70 м и вернуться обратно менее, чем за 1/4

секунды. Вряд ли Ваше судно сможет обогнать такую волну.

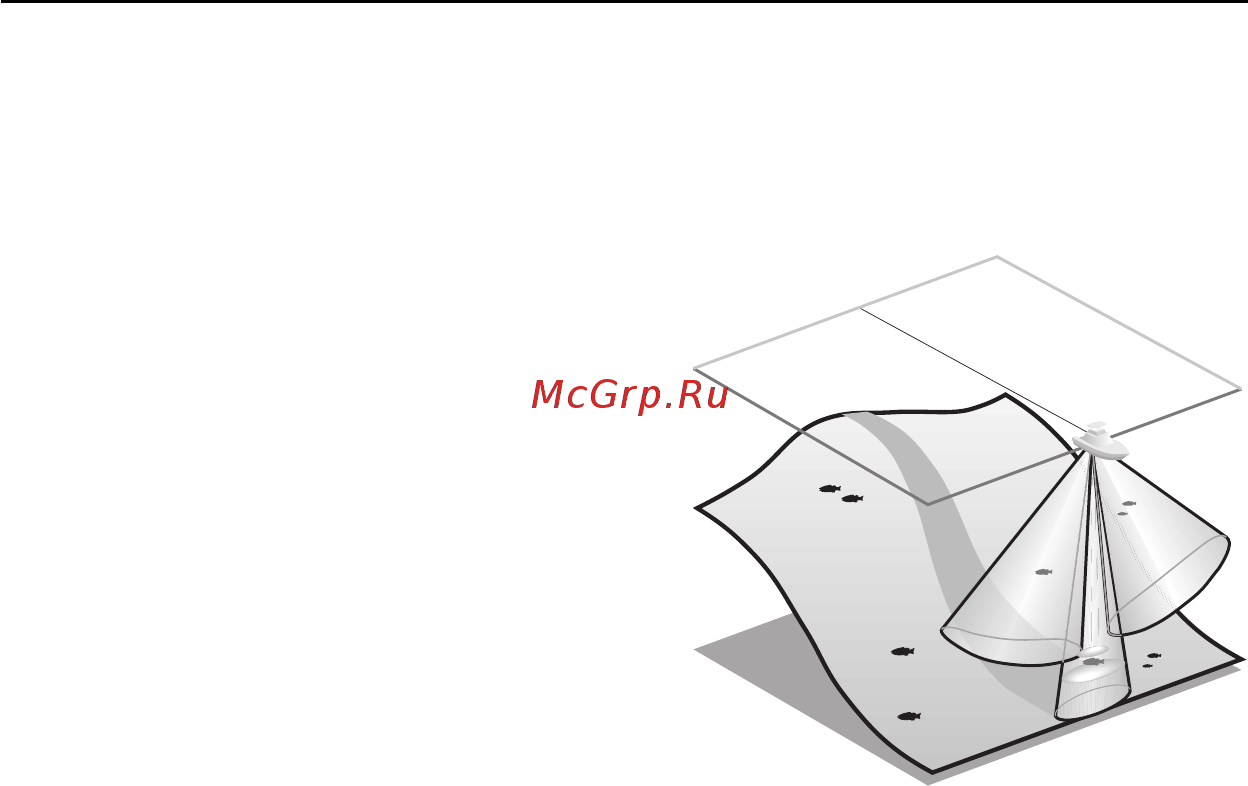

Эхолот 350TX работает на двух частотах с тремя зондирующими лучами,

которые распространяются в виде трёх конусов - двух широких и одного узкого.

Каждый луч имеет своё назначение. Частота звуковой волны в центральном

узком луче шириной 20О составляет 200 кГц, что обеспечивает прекрасное

качество распознавания подводных объектов (способность отделять эхо-

сигналы малой мощности от эхо-сигналов, отраженных поверхностью дна) при

зондировании значительных глубин. Информация от центрального луча

используется для построения изображения дна на экране эхолота.

Левый и правый лучи образуются звуковыми лучами частотой 455 кГц,

обеспечивающей более высокое качество распознавания подводных объектов.

Конусы боковых лучей имеют эллиптическое сечение (этот почти плоский

эллиптический луч имеет ширину в 45О, а толщину - 16О) для увеличения

площади зондирования. Информация от боковых лучей объединяется с

информацией от центрального луча и главным образом служит для

обнаружения рыбы.

Сочетание трех лучей и различных частот их работы обеспечивает широкие

возможности распознавания на больших площадях покрытия зондирующим

лучом.
