14
5. ПЕРЕД ВКЛЮЧЕНИЕМ
ЛИСТОГИБОЧНОГО ПРЕССА,
ВНИМАТЕЛЬНО ПРОЧТИТЕ СЛЕДУЮЩИЕ
ПОЛОЖЕНИЯ
• Внимательно прочтите данное руководство пользователя и выполните указания по технике
безопасности.
• Заполните масляный резервуар до рекомендованного уровня.
• Проверьте чистоту гидравлического масла. (Чистота проверяется по индикатору загрязнения.
Зеленый индикатор означает, что масло чистое. Красный индикатор указывает на то, что
необходимо выполнить замену масла).

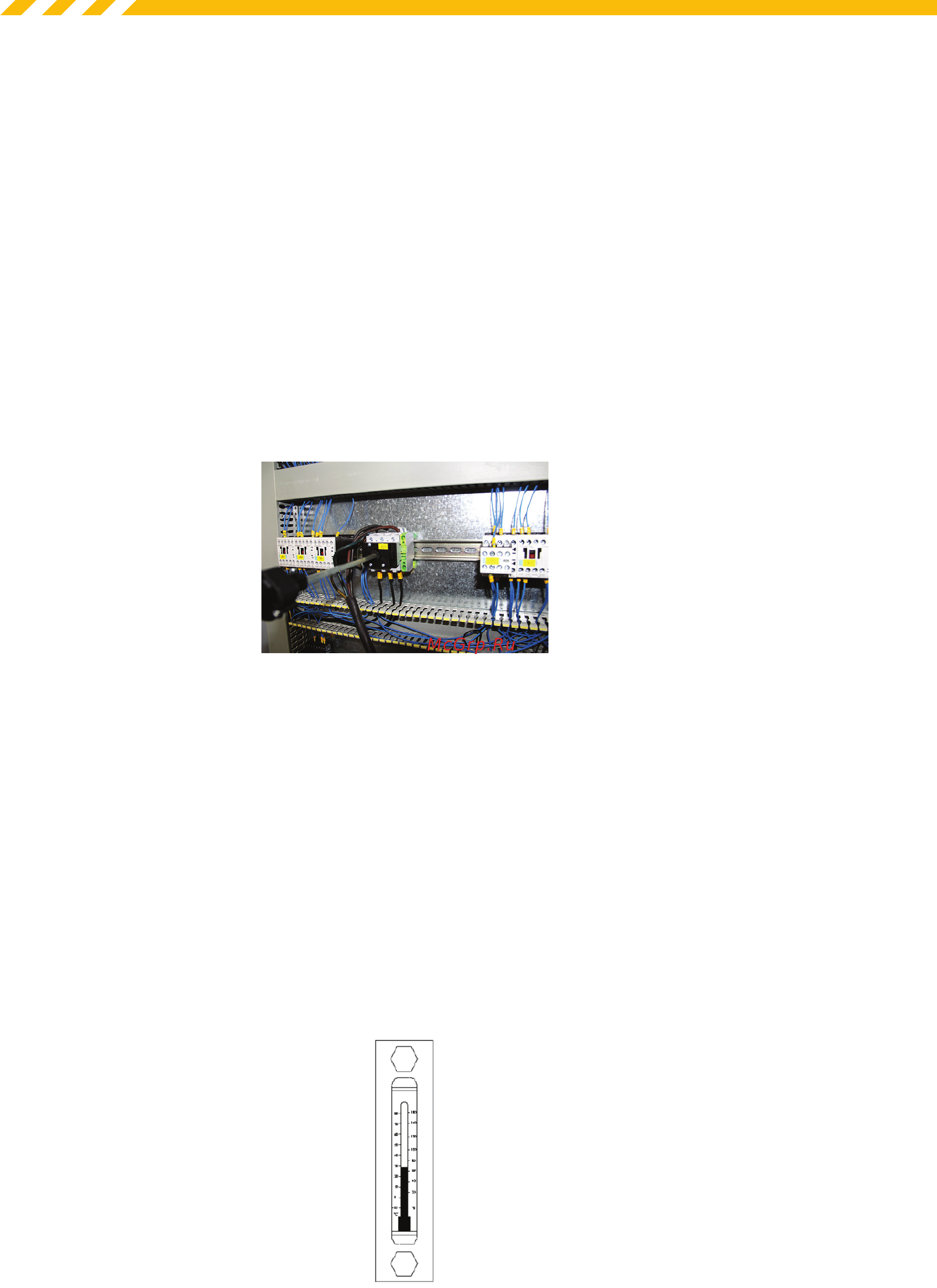

• Схема подключения к сети приведена на Рисунке 5.1. Напряжение сети — 380 В. Используется
пятипроводня схема подключения: один нейтральный провод и один провод заземления.
Рис. 5.1. Подключение к сети
• Передние защитные дверцы и крышки цилиндров должны быть зафиксированы и находиться
в правильном положении.
• Дверца электрического шкафа должна быть закрыта. Положение главного переключателя
должно соответствовать значению «0».
• Проверьте кнопки аварийного останова. Если они заблокированы, разблокируйте их.
• Выполните смазку в указанных точках смазки.
• Удалите посторонние предметы из рабочей зоны станка.
• Проверьте надлежащую затяжку крепления пуансонов и матриц.
• Для выполнения операций по гибке, проверьте соосность пуансона и матрицы.
5.1. Индикатор уровня гидравлического масла
Рис. 5.2. Индикатор уровня гидравлического масла
