19
11. ТРЕБОВАНИЯ К ПОМЕЩЕНИЮ
минимум максимум
Температура хранения -10 °C + 50 °C
Рабочая температура + 5 °C + 35 °C
Температура масла + 5 °C + 80 °C
Относительная влажность 20 % 75 %
• При температуре окружающей среды до + 5 °C необходимо изолировать шкаф управления,
панель управления и гидравлическую систему от воздействия холода.
• При температуре окружающей среды до +60 °C необходимо изолировать шкаф управления,
панель управления и гидравлическую систему от воздействия тепла.
12. ТЕОРИЯ ГИБКИ
12.1. Введение
В этом разделе описаны некоторые теоретические и практические аспекты гибки.
Гибкой называется деформация материала, когда трансформация его участков вызывается
в основном гнущим моментом.
Гибка осуществляется по одной из двух схем:
• свободная гибка
• листовая чеканка
Так как свободная гибка применяется гораздо чаще чеканки, первая схема будет описана
детально.
12.2. Свободная гибка
12.2.1. Расчет требуемого усилия
Принцип свободной гибки состоит в том, что на неподвижную балку, закрепленную надвух
опорах, воздействует точечная нагрузка. Силы действуют при этом в точках А, В и С (см.рис. 12.1.).
Для продолжительного срока службы электронных и гидравлических деталей, рекомендуется
непревышать максимальные условия приведенные ниже.
Минимальные
имаксимальные рабочие
значения

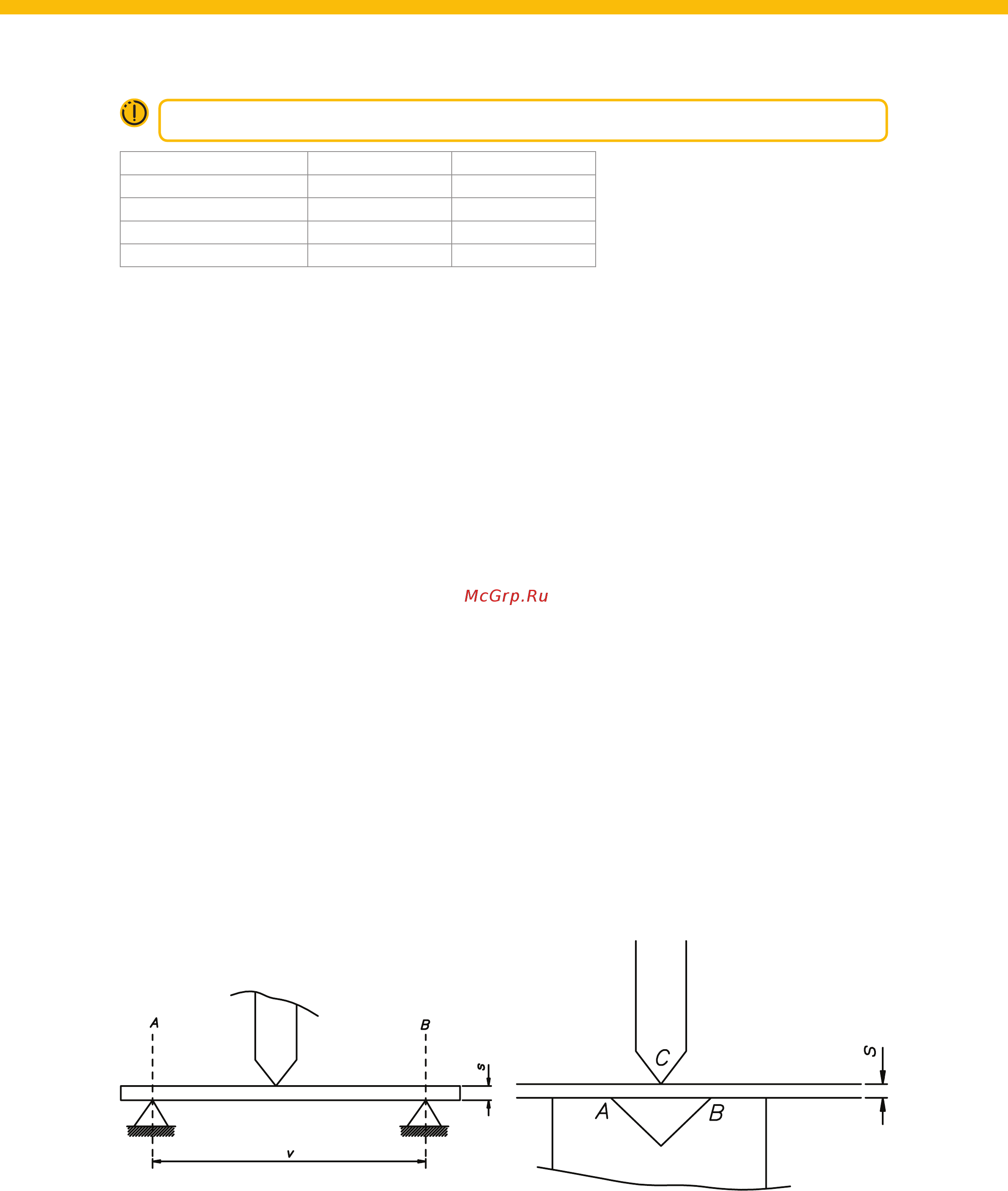

Рис. 12.1. Иллюстрация гибки
