6
ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЯ
При использовании газовой варочной панели в помещении, где она установлена,
образуется тепло и влажность Для правильного функционирования прибора не
-
обходимо, чтобы в помещении, где он устанавливается, была хорошая вентиляция,
обеспечиваемая естественным притоком воздуха через вентиляционные отверстия
в стене или использованием вытяжки с воздуховодом (рис 3) Продолжительное
использование духовки может потребовать дополнительной вентиляции помеще-
ния через открытое окно или путем установки повышенного режима производи-
тельности вытяжки В случае если в приборе не предусмотрен газ-контроль (уст
-
ройство безопасности), площадь вентиляционного отверстия, приведенного на
рис 4 должна составлять не менее 200 см
2
Если нет возможности установить вытяжку, для доступа воздуха необходимо ис-
пользовать электрический вентилятор, который устанавливается в отверстии в на-
ружной стене или в окне
Производительность электрического вентилятора должна обеспечивать приток
воздуха, составляющий 3-5 объемов кухни в час
Установщик должен руководствоваться действующими нормами UNI-CIG 7129 и
7131
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Проверьте, чтобы данные, приведенные на маркировочной табличке, которая рас-
положена на внешней стороне нижней части прибора, соответствовали номиналь-
ному напряжению и располагаемой мощности электрооборудования Вашей квар-
тиры
Перед тем как произвести электрическое подключение, убедитесь, что розетка или
электрооборудование надежно заземлены в соответствии с действующими норма-
ми
Согласно законодательству прибор обязательно должен быть заземлен.
Производитель не несет ответственность в случае ущерба физическим ли-
цам или имуществу, возникшего вследствие несоблюдения этих норм.
Если в комплекте не предусмотрена вилка, подсоедините к шнуру питания вилку,
которая соответствует потребляемой мощности, указанной на маркировочной таб-
личке Желто-зеленым цветом обозначен заземляющий провод Обязательно сле
-
дует предусмотреть доступ к вилке
При подключении непосредственно к электрической сети между прибором и сетью
следует установить многополюсный выключатель, соответствующий потребляемой
мощности прибора, с минимальным расстоянием между контактами 3 мм
При повреждении шнура питания он должен быть заменен производителем, его
авторизованным сервисным центром или квалифицированным специалистом,
имеющим соответствующий допуск и обеспечивающим безопасность работ
Заземляющий провод (желто-зеленый) обязательно должен быть на 10 мм длин-
нее Сечение проводов должно соответствовать потребляемой мощности варочной
панели (см маркировочную табличку), а тип шнура питания должен быть H05RR-F,
H05VV-F, H05V2V2-F

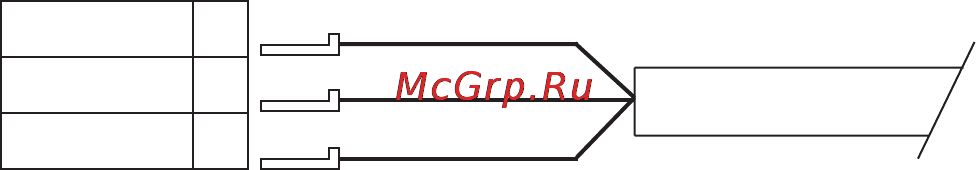

L
N
ШНУР ПИТАНИЯ
ЭЛЕКТРИЧЕСКАЯ СЕТЬ
ФАЗА
ЗЕМЛЯ
НОЛЬ
КОРИЧНЕВЫЙ ПРОВОД
ЖЕЛТО-ЗЕЛЕНЫЙ
ПРОВОД
СИНИЙ ПРОВОД
