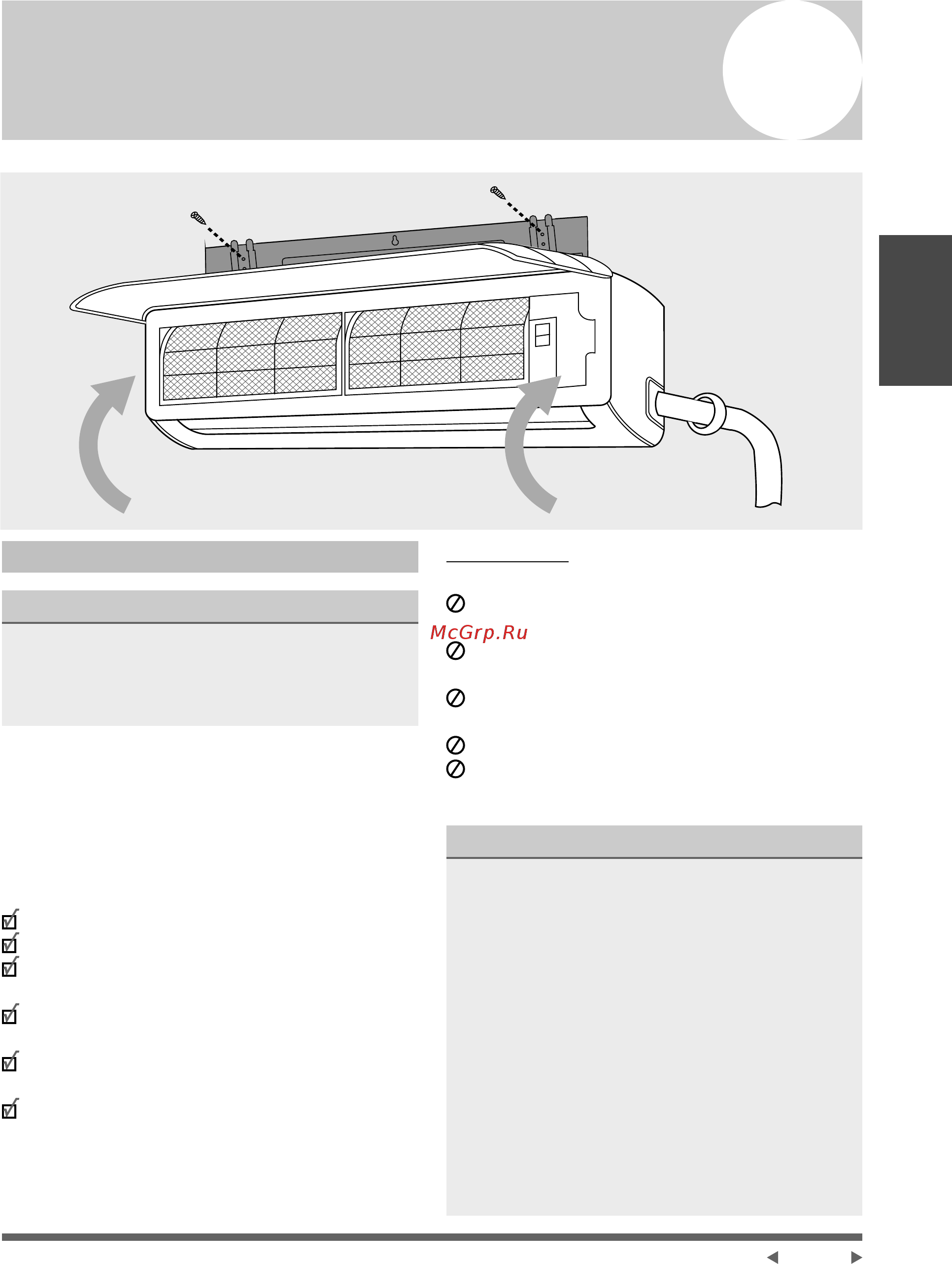

Стр. 11
Инструкции по монтажу: наружный блок
ПОДГОТОВКА К МОНТАЖУ
Перед монтажом внутреннего блока сверьтесь
с табличкой на упаковке изделия и убедитесь
в том, что номер модели внутреннего блока
соответствует номеру модели наружного блока.
Шаг 1. Выбрать место для установки
Перед монтажом внутреннего блока следует
выбрать место для его установки. Ниже
приведены условия, выполнение которых
позволит подобрать подходящее место.
Место для установки блока должно
удовлетворять следующим требованиям.
Хорошая циркуляция воздуха.
Удобство организации дренажа.
Шум при работе блока не должен беспокоить
других людей.
Жесткое и прочное основание, не
передающее вибрацию.
Достаточная несущая способность стены,
позволяющая выдержать вес блока.
Место размещения блока должно
находиться на расстоянии не менее
одного метра от других электрических
приборов (телевизоров, радиоприемников,
компьютеров).
4
Монтаж внутреннего блока
ЗАПРЕЩАЕТСЯ устанавливать блок в следующих
местах.
Возле источников тепла, пара или горючих
газов.
Возле легковоспламеняющихся предметов,
например, штор или одежды.
Вблизи препятствий, способных помешать
циркуляции воздуха.
Возле дверных проемов.
В местах, подверженных воздействию
прямого солнечного света.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО ОТВЕРСТИЯ В СТЕНЕ
(При отсутствии вмонтированного
трубопровода хладагента)
При установке кондиционера понадобится
просверлить отверстие в стене для
сигнального кабеля и трубопровода
хладагента, которые будут соединять
внутренний и наружный блоки (см.
раздел «Просверлить в стене отверстие
для соединительного трубопровода»).
Поумолчанию все трубопроводы
располагаются с правой стороны внутреннего
блока (если смотреть спереди). Однако
конструкция блока позволяет располагать
трубопроводы как справа, так и слева.
Монтаж
внутреннего блока
