Стр. 12
Шаг 2. Прикрепить к стене монтажную пластину
Монтажная пластина — это деталь, на которую
устанавливается внутренний блок.
1. Отверните винты, которыми монтажная
пластина крепится к задней стороне
внутреннего блока.
2. Приложите монтажную пластину к стене в
месте, отвечающем требованиям, которые
указаны в разделе «Выбрать место для
установки» (см. раздел «Размеры монтажной
пластины»).
3. Просверлите отверстия для монтажных
винтов в следующих местах:
• там, где расположены стойки,
способные выдержать вес блока;
• в местах, которые находятся напротив
крепежных отверстий монтажной
пластины.
4. Закрепите монтажную пластину на стене
спомощью прилагаемых винтов.
5. Убедитесь в том, что монтажная пластина
плотно прилегает к стене.

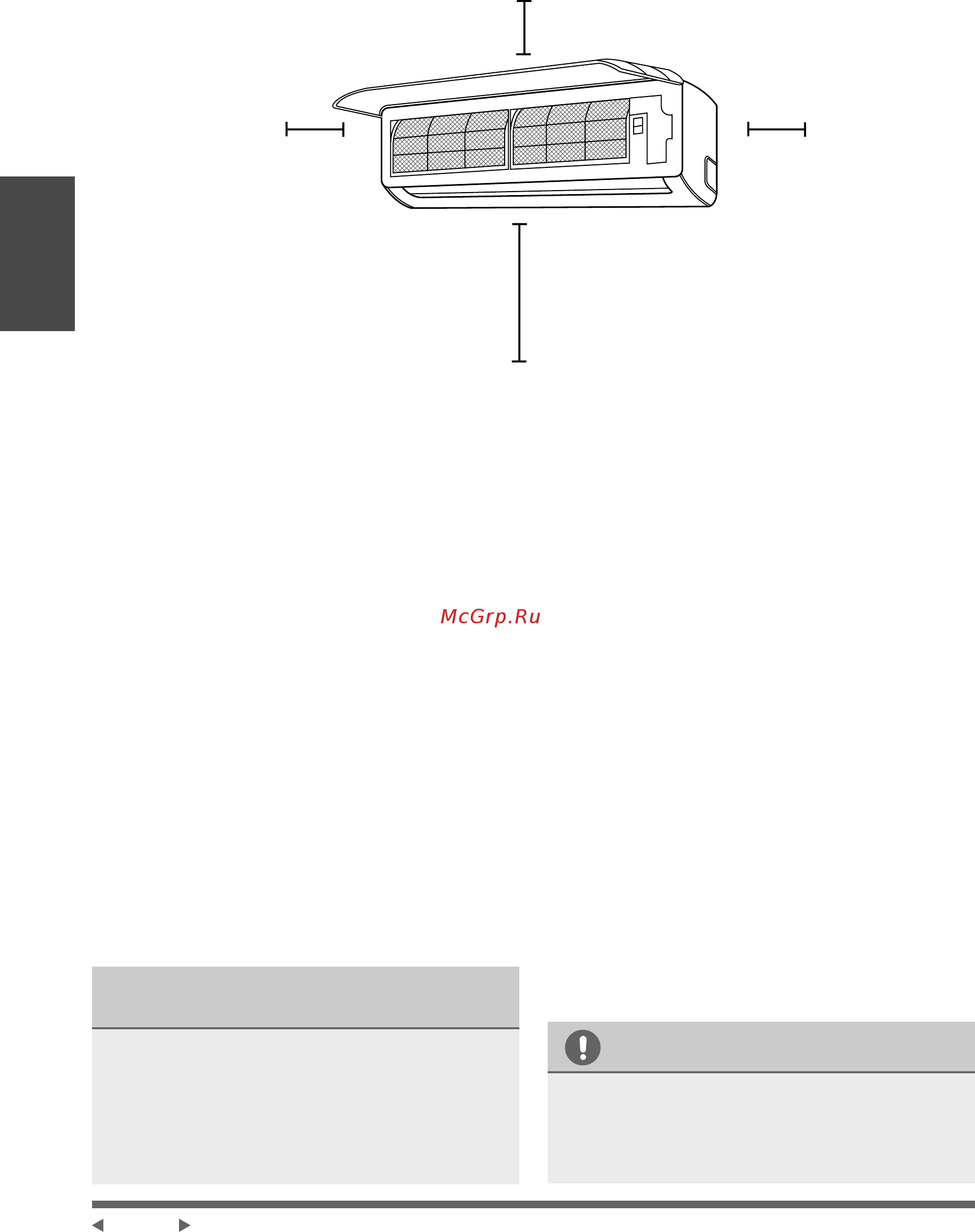

На следующем рисунке показаны необходимые расстояния от стен и потолка.
Рис. 3.1
Не менее 15 см
Не менее 12 смНе менее 12 см
Не менее 2,3 м
Шаг 3. Просверлить в стене отверстие для
соединительного трубопровода
Вам необходимо просверлить отверстие в стене,
предназначенное для трубопровода хладагента,
дренажной трубы и сигнального кабеля,
соединяющих внутренний и наружный блоки.
1. Определите местоположение отверстия в
стене, исходя из расположения монтажной
пластины. См. раздел «Размеры монтажной
пластины» на следующей странице,
который поможет определить оптимальное
местоположение отверстия. Отверстие
встене должно иметь диаметр не менее
65мм и небольшой уклон вниз для
облегчения отвода конденсата.
2. С помощью трубчатого сверла просверлите
встене отверстие диаметром 65 мм.
Отверстие следует просверлить с небольшим
наклоном вниз, чтобы наружный край
отверстия был ниже внутреннего края
приблизительно на 5–7 мм. Это обеспечит
свободный слив конденсата (см. рис. 3.2).
3.
Поместите в отверстие защитную манжету.
Это защитит края отверстия и поможет герме-
тизировать его после завершения монтажа.
ЗАМЕЧАНИЕ ОТНОСИТЕЛЬНО БЕТОННЫХ
ИЛИКИРПИЧНЫХ СТЕН
Если стена изготовлена из кирпича, бетона или
подобных материалов, просверлите отверстия
диаметром 5 мм и вставьте в них прилагаемые
дюбели. Затем закрепите монтажную пластину
на стене, ввернув винты непосредственно
вдюбели.
ВНИМАНИЕ!
При сверлении отверстия в стене соблюдайте
осторожность, чтобы не повредить проводку,
трубопроводы и другие чувствительные
элементы.
Монтаж
внутреннего блока
