КОНДИЦИОНЕР LIBERTON

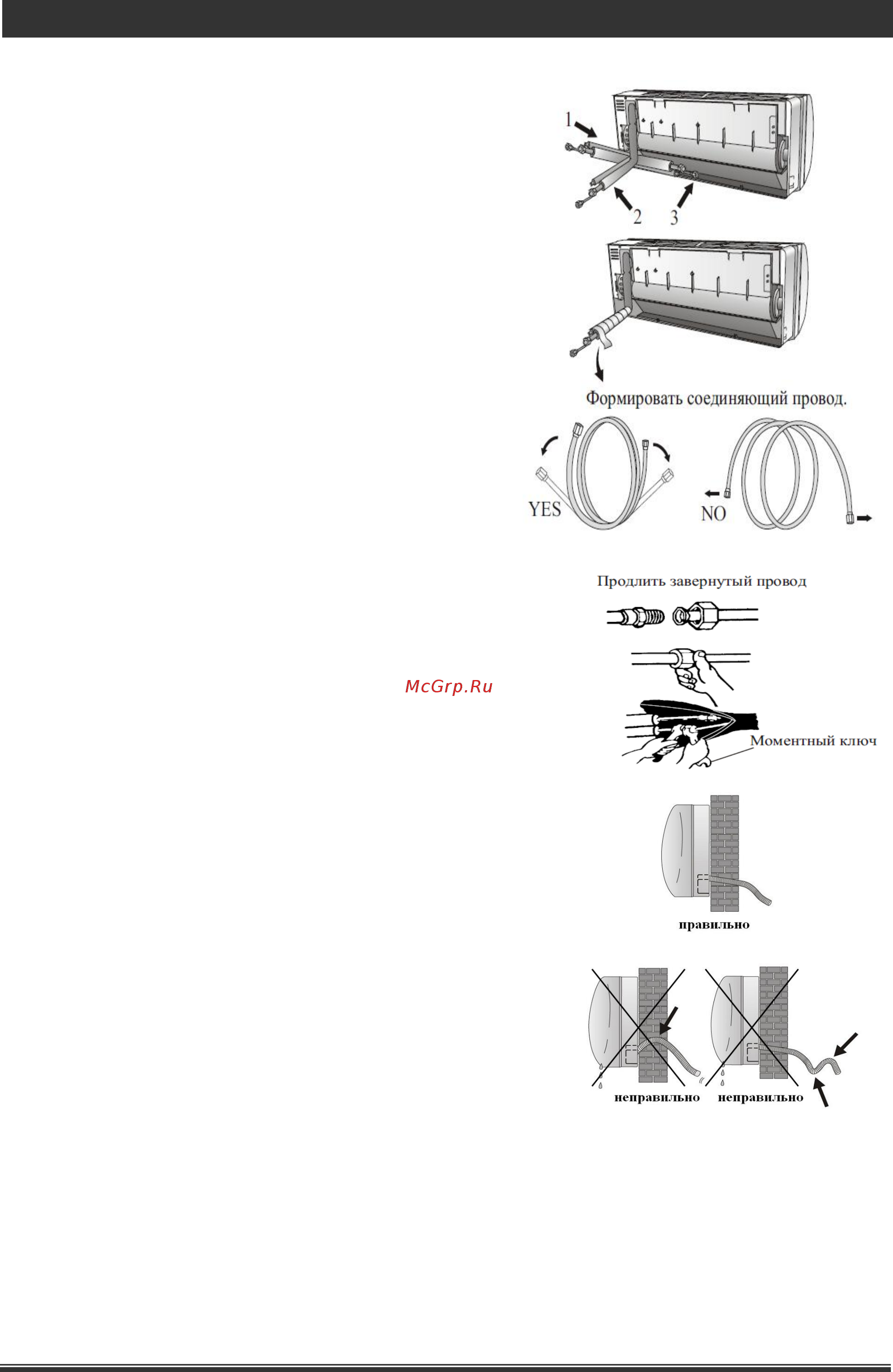

Монтаж труб для циркуляции хладагента

Трубы могут идти в одном из направлений,

обозначенных цифрами на рисунке. Если труба идет в

направлении 1 или 2, выведите ее через

соответствующую резьбу на приборе со стороны

внутреннего блока.

Ведите трубы по направлению к отверстию в стене,

свяжите с помощью термоизоляционной ленты

медные трубы, сливную трубу и электрокабель.

Сливная труба должна располагаться внизу, чтобы

вода свободно стекала.

Подключение труб

Не снимайте с трубы колпачок, во избежание

попадания вовнутрь влаги или загрязнений.

Не перекручивайте и не сгибайте трубу несколько раз

в одном и том же месте, она может утратить свою

гибкость. Осторожно разверните свернутую трубу,

распрямите ее так, как показано на рисунке.

Соединение с внутренним блоком.

1. Удалите колпачок с трубы внутреннего блока,

проверьте, не попало ли вовнутрь загрязнение.

2. Вставьте конусную гайку и установите фланец на

самый конец соединительной трубки.

3. Зафиксируйте соединение с помощью двух

гаечных ключей. Поворачивайте их в

противоположных направлениях.

Дренаж конденсата внутреннего блока.

Дренаж конденсата внутреннего блока необходим для

успешного монтажа прибора.

1. Установите сливной шланг под трубой.

2. Для обеспечения слива наклоните шланг.

3. Не сгибайте сливной шланг, не сворачивайте его, не

опускайте его конец в воду. В случае удлинения шланга,

обмотайте место соединения по всей длине

термоизоляционной лентой.

4. Если трубы направлены вправо, электрокабель

и сливной шланг необходимо прикрепить к трубам в

задней части блока и обмотать их термоизолентой.

1) Вставьте соединение труб в соответствующее

отверстие.

2) Прижмите трубы к основанию.
