www.liberton.ua
21
КОНДИЦИОНЕР LIBERTON

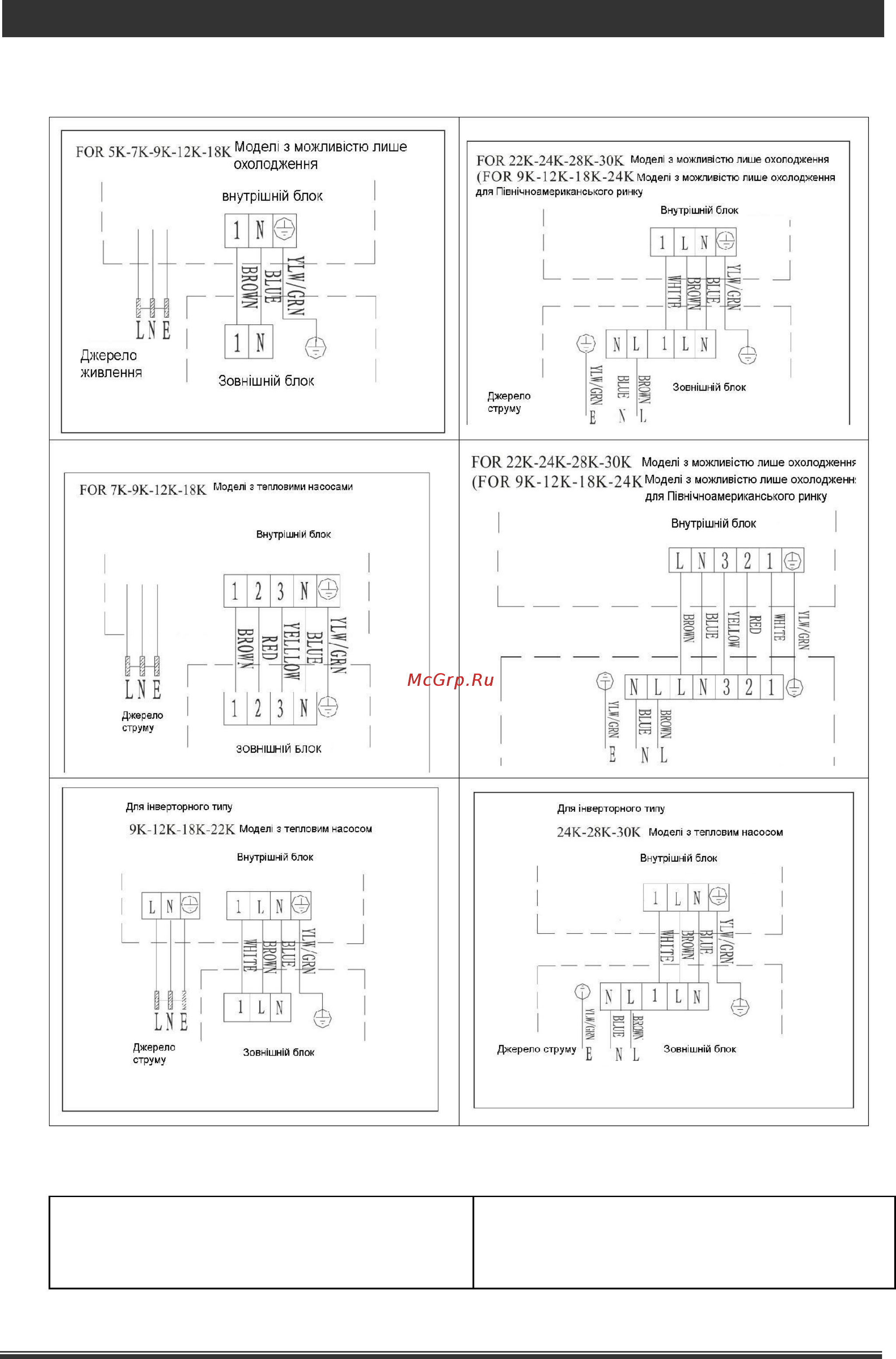

Схема электрических соединений
Сначала ознакомьтесь со схемой, размещенной на самом блоке.
Примечание: производителем предусмотрено подключение кабеля к печатной плате внутреннего
блока как у модели с безклеммной колодкой. Обратитесь к схеме электрических соединений,
которая указана в правой части блока под передней панелью и в задней части защитной крышки.
* YLW, YELLOW - Желтый
RED - Красный
GRN - Зеленый
WHITE - Белый
BLUE - Синий
BROWN- Коричневый
