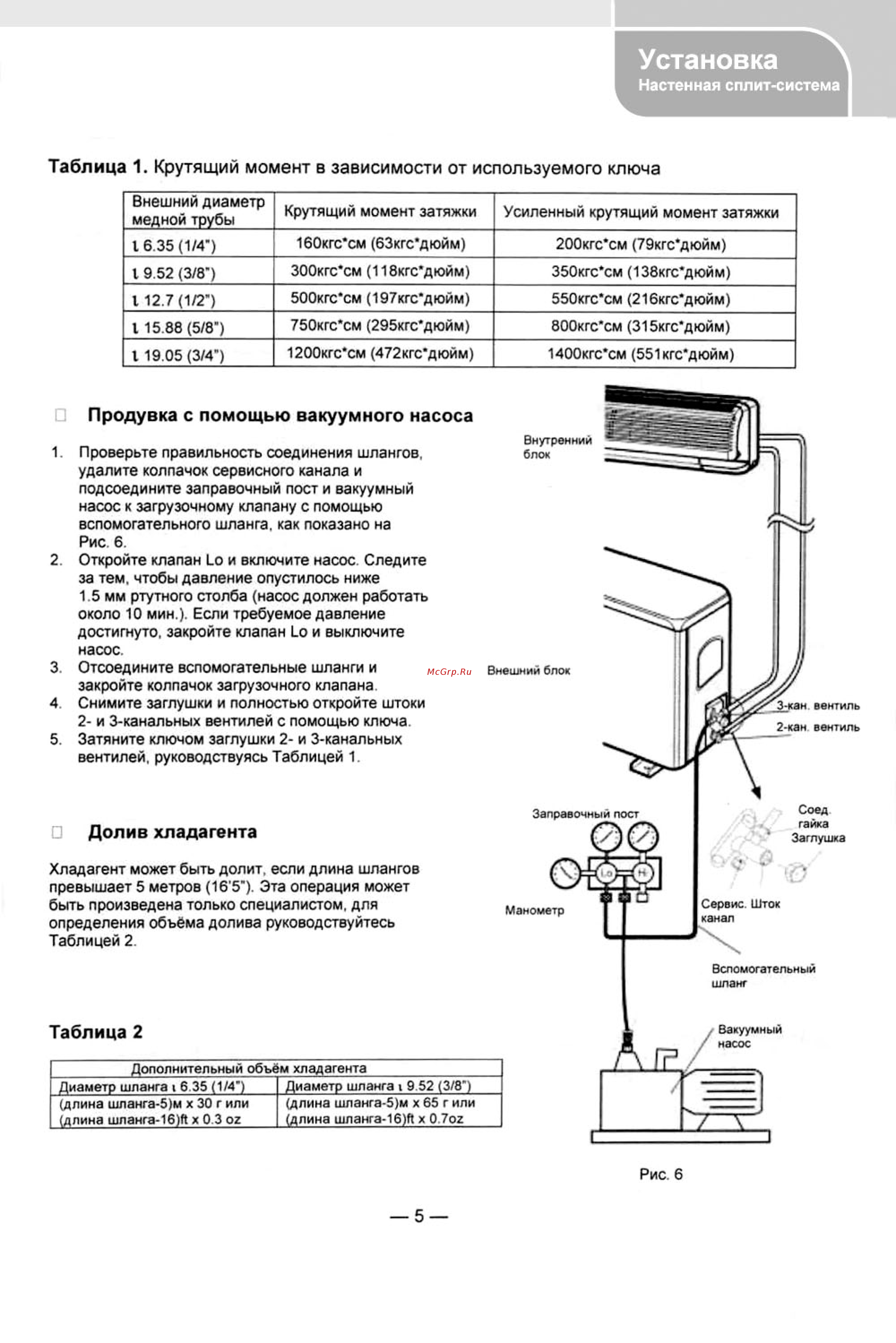

Установка Настенная сплит система Таблица 1 Крутящий момент в зависимости от используемого ключа Внешний диаметр медной трубы Крутящий момент затяжки Усиленный крутящий момент затяжки 16 35 1 4 160кгс см бЗкгс дюйм 200кгс см 79кгс дюйм 1 9 52 3 8 ЗООкгс см 118кгс дюйм 350кгс см 138кгс дюйм 112 7 1 2 500кгс см 197кгс дюйм 550кгс см 216кгс дюйм 1 15 88 5 8 750кгс см 295кгс дюйм 800кгс см 315кгс дюйм 1 19 05 3 4 1200кгс см 472кгс дюйм 1400кгс см 551кгс дюйм Продувка с помощью вакуумного насоса 1 Проверьте правильность соединения шлангов удалите колпачок сервисного канала и подсоедините заправочный пост и вакуумный насос к загрузочному клапану с помощью вспомогательного шланга как показано на Рис 6 2 Откройте клапан 1_о и включите насос Следите за тем чтобы давление опустилось ниже 1 5 мм ртутного столба насос должен работать около 10 мин Если требуемое давление достигнуто закройте клапан 1о и выключите насос 3 Отсоедините вспомогательные шланги и закройте колпачок загрузочного клапана 4 Снимите заглушки и полностью откройте штоки 2 и 3 канальных вентилей с помощью ключа 5 Затяните ключом заглушки 2 и 3 канальных вентилей руководствуясь Таблицей 1 Долив хладагента Хладагент может быть долит если длина шлангов превышает 5 метров 16 5 Эта операция может быть произведена только специалистом для определения объема долива руководствуйтесь Таблицей 2 Вспомогательный шланг Таблица 2 Дополнительный объём хладагента Диаметр шланга 1 6 35 1 4 Диаметр шланга 1 9 52 3 8 длина шланга 5 м х 30 г или длина шланга 16 Л х 0 3 ог длина шланга 5 м х 65 г или длина шланга 16 П х 0 7ог Рис 6 5
