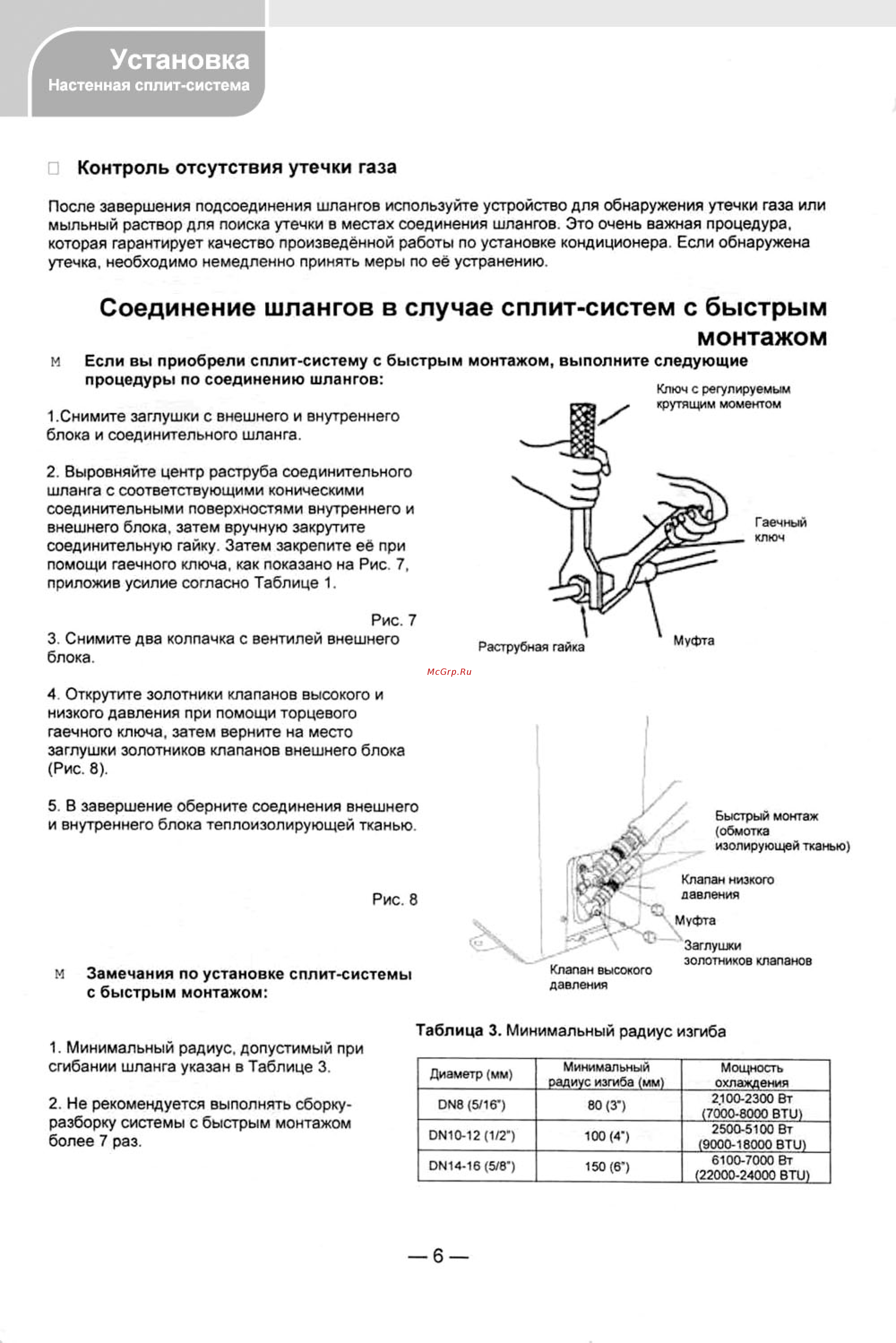

Установка Настенная сплит система Контроль отсутствия утечки газа После завершения подсоединения шлангов используйте устройство для обнаружения утечки газа или мыльный раствор для поиска утечки в местах соединения шлангов Это очень важная процедура которая гарантирует качество произведённой работы по установке кондиционера Если обнаружена утечка необходимо немедленно принять меры по её устранению Соединение шлангов в случае сплит систем с быстрым монтажом м Если вы приобрели сплит систему с быстрым монтажом выполните следующие процедуры по соединению шлангов 1 Снимите заглушки с внешнего и внутреннего блока и соединительного шланга 2 Выровняйте центр раструба соединительного шланга с соответствующими коническими соединительными поверхностями внутреннего и внешнего блока затем вручную закрутите соединительную гайку Затем закрепите её при помощи гаечного ключа как показано на Рис 7 приложив усилие согласно Таблице 1 Рис 7 3 Снимите два колпачка с вентилей внешнего блока 4 Открутите золотники клапанов высокого и низкого давления при помощи торцевого гаечного ключа затем верните на место заглушки золотников клапанов внешнего блока Рис 8 5 В завершение оберните соединения внешнего и внутреннего блока теплоизолирующей тканью Быстрый монтаж обмотка изолирующей тканью Клапан низкого давления Рис 8 Муфта Заглушки золотников клапанов м Замечания по установке сплит системы с быстрым монтажом давления Таблица 3 Минимальный радиус изгиба 1 Минимальный радиус допустимый при сгибании шланга указан в Таблице 3 2 Не рекомендуется выполнять сборкуразборку системы с быстрым монтажом более 7 раз Диаметр мм Минимальный радиус изгиба мм DN8 5 16 80 3 DN10 12 1 2 DN14 16 5 8 6 100 4 150 6 Мощность охлаждения 2100 2300 Вт 7000 8000 ВТО 2500 5100 Вт 9000 18000 ВТЦ 6100 7000 Вт 22000 24000 ВТи
