Национальный комфорт БНК-2370 (15,8-21,5 м2), комплект [22/25] Монтаж комплекта в качестве основного отопления
![Национальный комфорт БНК-2370 (15,8-21,5 м2), комплект [22/25] Монтаж комплекта в качестве основного отопления](/views2/1313095/page22/bg16.png)
Ãîðÿ÷àÿ ëèíèÿ: (495) 789-96-40 www.national-comfort.ru23
11.
ÏÐÈËÎÆÅÍÈÅ

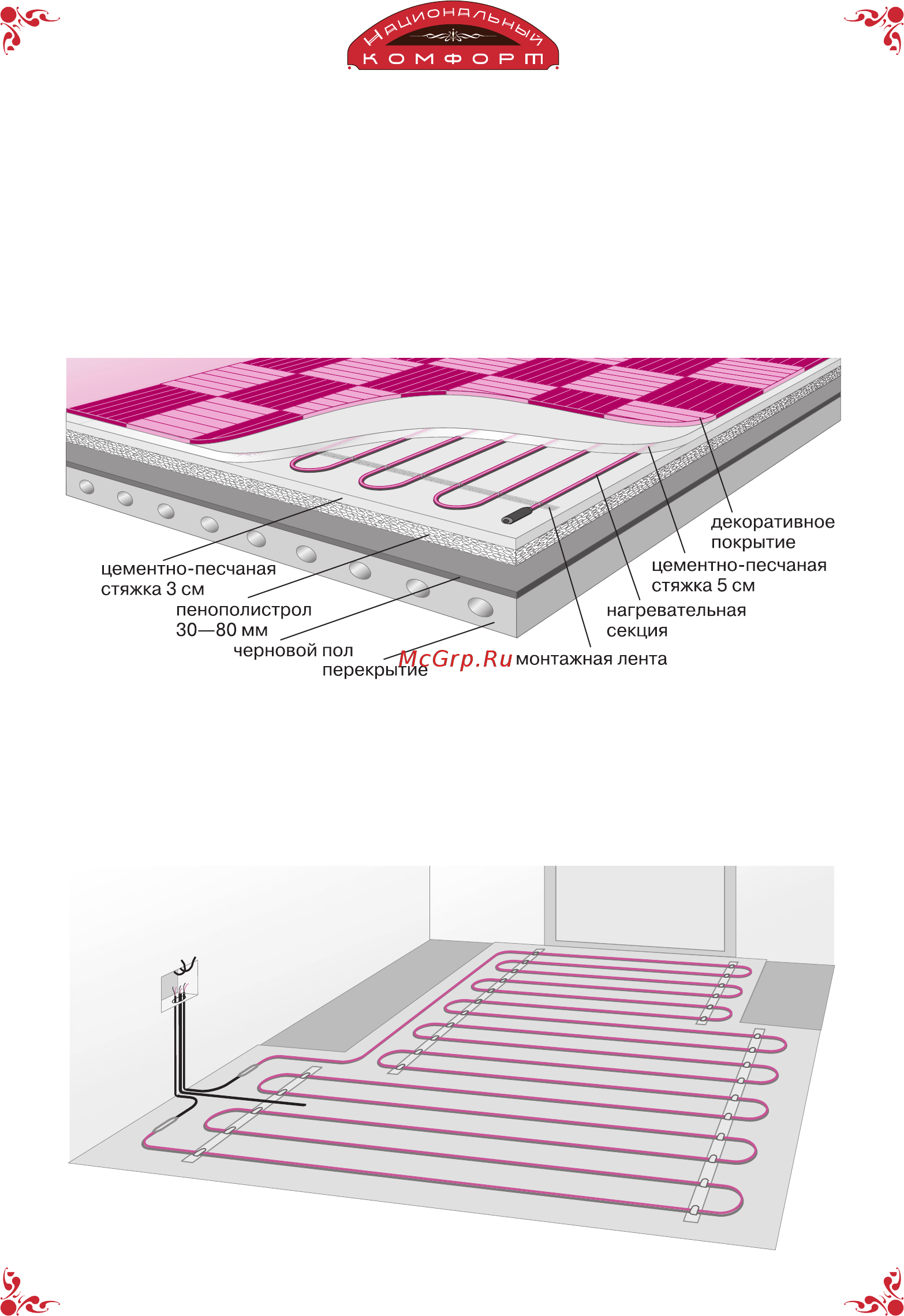

11.1. Ìîíòàæ êîìïëåêòà â êà÷åñòâå îñíîâíîãî îòîïëåíèÿ
 ýòîì ñëó÷àå ìû ðåêîìåíäóåì óëîæèòü ñëîé æåñòêîé òåïëîèçîëÿöèè
(ïåíîïîëèñòèðîëà) òîëùèíîé 30-80 ìì, çàòåì öåìåíòíî-ïåñ÷àíóþ ñòÿæêó
òîëùèíîé 5 ñì. Äàëåå êðåïèòñÿ ìîíòàæíàÿ ëåíòà, è ìîíòàæ ïðîäîëæà-
åòñÿ, êàê îí îïèñàí âûøå â ðàçäåëå 5 äàííîé Èíñòðóêöèè. Ðàçðåç ïîëà
âûãëÿäèò ñëåäóþùèì îáðàçîì:
11.2. Óêëàäêà îäíîæèëüíîé ñåêöèè ÍÊ
Ïðè óêëàäêå îäíîæèëüíîé ñåêöèè ñîáëþäàþòñÿ òå æå ïðàâèëà, ÷òî
è äëÿ äâóõæèëüíîé, íî ïðè ïëàíèðîâàíèè ðàñêëàäêè ñëåäóåò ó÷åñòü,
÷òî ê òåðìîðåãóëÿòîðó ïîäêëþ÷àþòñÿ îáà óñòàíîâî÷íûõ ïðîâîäà ñåêöèè.
Содержание
- Содержание 2
- Общие положения назначение комплекта 3
- В комплект не вхолит тер 4
- Внимание 4
- Дена в разделе терморегулято 4
- Морегулятор тип терморегуля 4
- Нагревательные секции 4
- Подробная информация приве 4
- Ры настоящей инструкции 4
- Состав комплекта 4
- Сти от необходимых функций 4
- Тора выбирается в зависимо 4
- Одножильные нагревательные секции нк 6
- Двухжильные нагревательные секции бнк 7
- Roomstat 110 рис 7 8
- Комнатный терморегулятор с 8
- Монтажная лента 8
- Мя датчиками температуры выносным датчиком температу ры пола и встроенным датчиком температуры воздуха рис 8
- Наиболее популярный ва 8
- Ноот31а1110 8
- Риант терморегулятора 8
- Терморегуляторы 8
- Тр 710 8
- Ный терморегулятор с вынос 9
- Ным датчиком температуры 9
- Пола рис 9 9
- Программируемый комнат 9
- Тр 720 9
- Комнатный терморегулятор 10
- Ми теплых полов в двух раз личных зонах обогрева в двух 10
- Ния на стандартную о1 рейку 10
- Помещениях рис 10 10
- Рис 11 10
- Рт 320 10
- Терморегулятор рт 320 для 10
- Тр 730 10
- Тр 730 предназначен для управ ления нагревательными секция 10
- Установки в шкафах управле 10
- Ш й 09 10
- Теплоизоляция 11
- И расположение терморегулятора 12
- Как начать монтаж 12
- Нагревательных секций 12
- Перед тем 12
- Расположение 12
- Электропроводка 12
- Монтаж комплекта 13
- Монтаж 14
- Нагревательных секций 14
- Последовательность установки комплекта 14
- Шаг укдадки см 100 s l 15
- Датчика температуры 16
- И терморегулятора 16
- Установка 16
- Включение 17
- И эксплуатация 17
- Комплекта 17
- Стяжка 17
- Цементно песчаная 17
- Советы и замечания 18
- Ваша безопасность 19
- Г москва костомаровский пер д 3 стр 1 тел факс 495 789 96 40 20
- Гарантийная мастерская находится по адресу 20
- Гарантийному ремонту не подлежат изделия с дефектами возникши 20
- Гарантийный сертификат 20
- Комплекта в случае выполнения вами всех требований по установке и эксплуатации по предъявлении заполненного гарантийного сертификата и плана помещения с указанием расположения терморегулятора нагрева тельной секции датчика температуры соединительных и концевых муфт 20
- Ми в результате механических повреждений или неправильного подклю чения и эксплуатации нагревательной секции и терморегулятора 20
- Нальный комфорт в течение срока определяемого гарантийными обязательствами на входящую в него нагревательную секцию см при ложенный паспорт 20
- План помещения прилагается изготовитель гарантирует нормальную работу комплекта нацио 20
- Предприятие изготовитель обязуется выполнить гарантийный ремонт 20
- Www national comfort ru 21
- План помещения 21
- План помещения с указанием расположения терморегулятора нагрева 21
- Тельной секции датчика температуры пола соединительных и концевых муфт 21
- Условные обозначения 21
- Монтаж комплекта в качестве основного отопления 22
- Приложение 22
- Укладка одножильной секции нк 22
- Www national comfort ru 23
- Бежание повреждений пропускают через изогнутые отрезки стальных труб заполненных песком 23
- Заполненные песком 23
- Ной секции через термокомпенса ционный шов здания кабель во из 23
- Параметры нагревательных секций нк 23
- При прохождении нагреватель 23
- Термокомпенсационные 23
- Черновой пол перекрытие 2 деформационный шов 3 теплоизоляция 4 нагревательная секция 5 изогнутые стальные трубки 23
- Швы 23
- Www national comfort ru 24
- Параметры нагревательных секций бнк 24
Похожие устройства
- Bork M785 Руководство пользователя
- Bork B601 Руководство пользователя
- Bork D603 Руководство пользователя
- Bork D602 Руководство пользователя
- Bork D600 Руководство пользователя
- Mio MiVue 765 Руководство пользователя
- Mio MiVue C333 Руководство пользователя
- Mio MiVue C320 Руководство пользователя
- Mio MiVue C315 Руководство пользователя
- Ingro SXM 25-14 Инструкция по эксплуатации
- Ingro SXM 25-21 Инструкция по эксплуатации
- Ingro SXM 25-28 Инструкция по эксплуатации
- Ingro SXM 25-36 Инструкция по эксплуатации
- Ingro SXM 40-09 Инструкция по эксплуатации
- Ingro SXM 40-13 Инструкция по эксплуатации
- Ingro SXM 40-18 Инструкция по эксплуатации
- Ingro SXM 40-23 Инструкция по эксплуатации
- Ingro SXM 40-33 Инструкция по эксплуатации
- Ingro SXM 40-40 Инструкция по эксплуатации
- Ingro SXM 70-09 Инструкция по эксплуатации
11 ПРИЛОЖЕНИЕ 11 1 Монтаж комплекта в качестве основного отопления В этом случае мы рекомендуем уложить слой жесткой теплоизоляции пенополистирола толщиной 30 80 мм затем цементно песчаную стя кку толщиной 5 см Далее крепится монтажная лента и монтаж продолжа ется как он описан выше в разделе 5 данной Инструкции Разрез пола выглядит следующим образом 11 2 Укладка одножильной секции НК При укладке одножильной секции соблюдаются те же правила что и для двухжильной но при планировании раскладки следует учесть что к терморегулятору подключаются оба установочных провода секции Горячая линия 495 789 96 40 23 www national comfort ru
