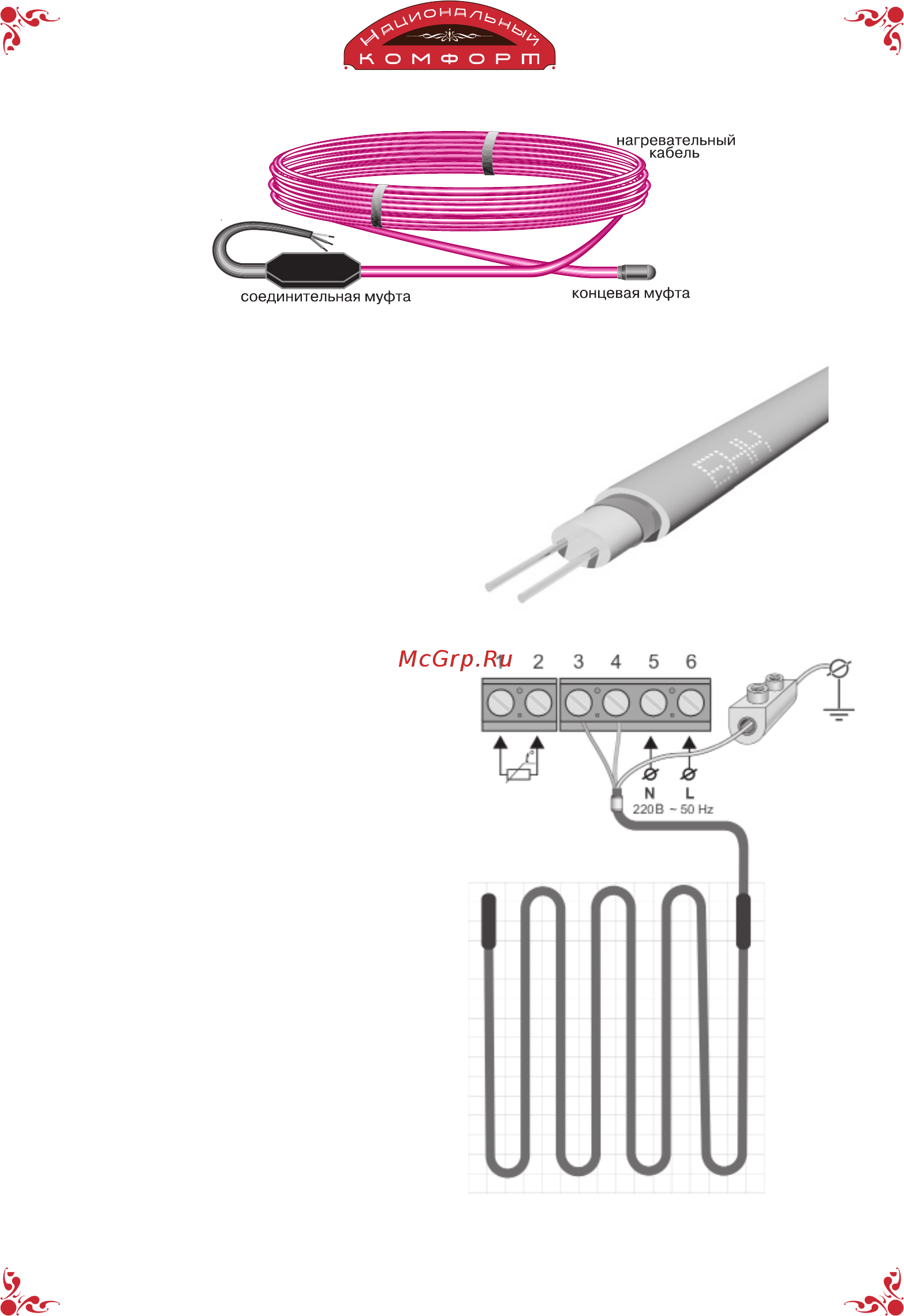

3 1 2 Двухжильные нагревательные секции БНК Нагревательная секция БНК со стоит из нагревательного кабеля который с одной стороны оснашен соединительной муфтой и устано вочным проводом а с другой концевой муфтой рис 4 Двухжильная конструкция на гревательного кабеля позволяет подавать питание с одного конца секции Это упрощает ее расклад ку в помещении Для правильного подключения секции БНК обратите внимание на расцветку изоляции жил в уста новочном проводе рис 5 Синий и белый установочные провода соединены с нагреватель ными жилами кабеля и подключа ются к контактам 3 и 4 терморе гулятора выводы экрана необхо димо подключать к заземляющему контуру для обеспечения сраба тывания УЗО при повреждении изоляции нагревательной секции и появлении токов утечки Желто зеленый установочный провод соединен с защитным экра ном кабеля Этот провод необхо димо подключить к заземляющему контуру здания или нулевому про воду линия 495 789 96 40 8 www national comfort ru
