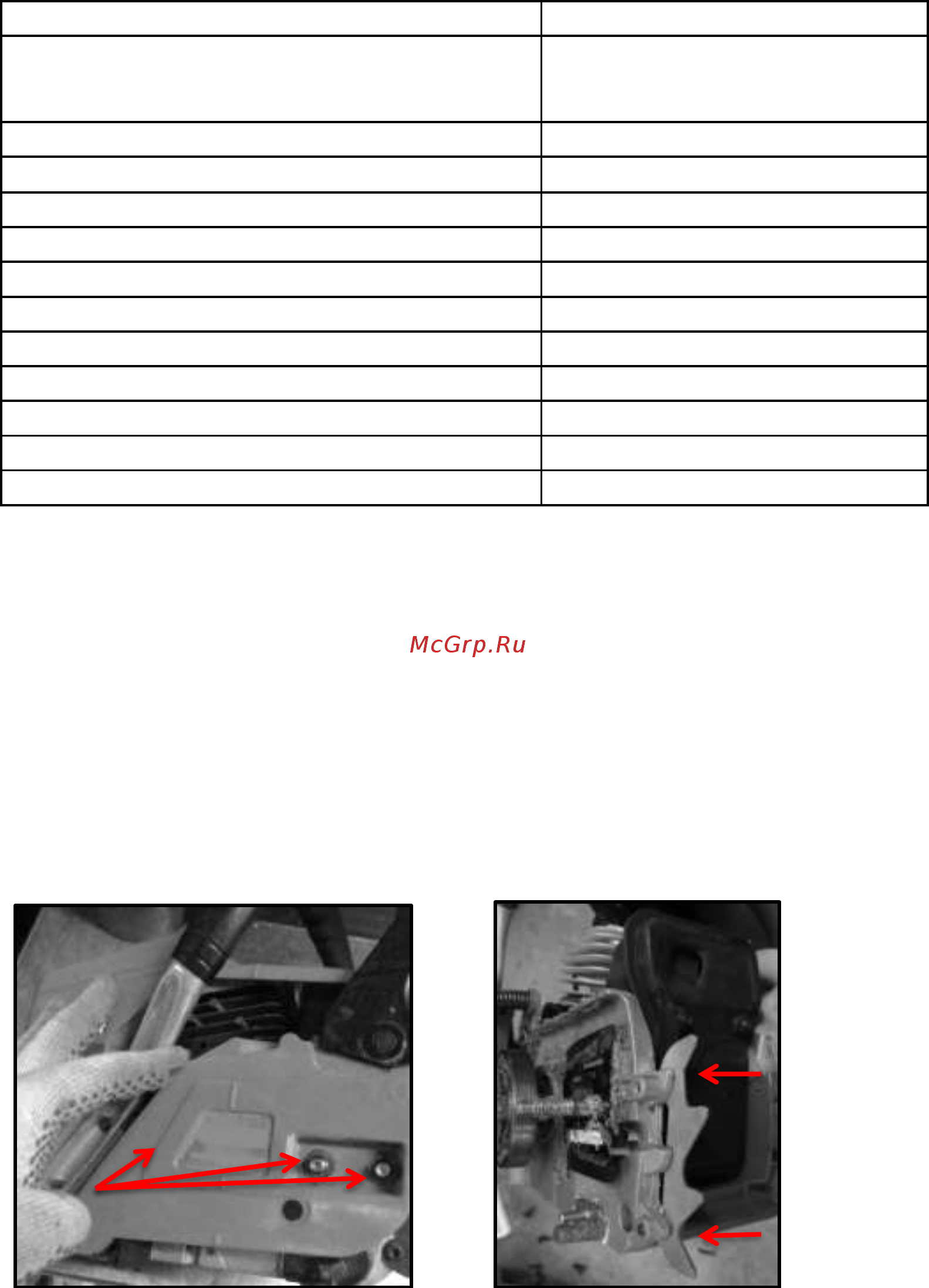

![RedVerg RD-GC38-14 [8/25] Установка шины и цепи](/views2/1313683/page8/bg8.png)
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
Характеристики
RD-GC38-14
Тип двигателя
Двухтактный, Бензиновый с
воздушным охлаждением.
Размер пильной шины
35 см
Цепь: шаг
3/8
Ширина паза
1,3 мм
Кол-во звеньев
52
Объем цилиндра
37,2 куб.см.
Мощность
1,5 кВт
Макс. Число оборотов
11500 об./мин.
Состав топливной смеси
25:1
Объем бензобака
380 мл.
Объем масляного бака
200 мл.
Вес
7,2кг.
ВНИМАНИЕ! Технические характеристики могут быть изменены без предварительного
уведомления
4. СБОРКА БЕНЗОПИЛЫ.
ВНИМАНИЕ! Во время сборочных работ надевайте защитные перчатки (не
поставляются в комплекте).
4.1. Монтаж дополнительного зубчатого упора.
Дополнительный зубчатый упор может использоваться в качестве шарнира во время
распиливания.
1. Ослабьте и снимите гайки крышки цепного тормоза и саму крышку с пилы.
2. Прикрепите зубчатый упор (опция) двумя винтами, как показано на рисунке.
4.2. Установка шины и цепи.
ПРЕДУПРЕЖДЕНИЕ!
Для работы используйте шины и цепи рекомендованные заводом изготовителем для
данной модели бензопилы. Во время работы с цепью всегда надевайте защитные
перчатки. Цепь очень острая, и вы можете порезаться, даже если она не двигается!
1. Перед установкой шины и цепи убедитесь в том, что тормоз цепи находится в
расторможенном положении. Для этого потяните ручку тормоза на себя в сторону
передней рукоятки до щелчка.
2. Ослабьте гайки и используя отвертку, крутите винт натяжения цепи против часовой
стрелки до тех пор, пока палец натяжения цепи не выкрутится в крайнее левое положение.
