Зона С: если ток превышает значение IFAN, вентилятор наружного блока будет выключен, когда оборудование в
режиме обогрева. Если оборудование в режиме охлаждения, то вентилятор внутреннего блока будет переведен на
малую скорость работы.
Режимы работы
Режим вентиляции (FAN)
Вентилятор и компрессор в наружном блоке остановлены.
Настройки температуры отключены, на дисплее температура не отображается.
Вентилятор внутреннего блока может быть установлен в режиме работы высокой/средней/низкой скорости или авто.
Жалюзи внутреннего блока работают так же, как и в режиме охлаждения.
Правила работы в режиме AUTO
29
28
Высокая
Низкая
25
Средняя
Т1
Режим охлаждения
Правила работы компрессора
T1
Tm
Tn
Tm=Ts, Tn=Ts–2
Включен
Выключен
Когда T1 ≤ Tn компрессор и вентилятор наружного блока выключаются.
Когда T1 ≥ Tm компрессор и вентилятор наружного блока включаются.
Правила работы вентилятора наружного блока
Наружный блок оборудован односкоростным вентилятором. Вентилятор наружного блока запускается вместе с ком-
прессором в режиме охлаждения, кроме случаев действия защит по высокой температуре, и защит по току. В режиме
обогрева вентилятор работает по отдельному алгоритму и учитывает текущую температуру теплообменников, дей-
ствие защит по температуре и токи.
Правила работы вентилятора внутреннего блока
В режиме охлаждения вентилятор внутреннего блока работает все время и скорость работы вентилятора может быть
выбрана из высокой/средней/низкой/авто.

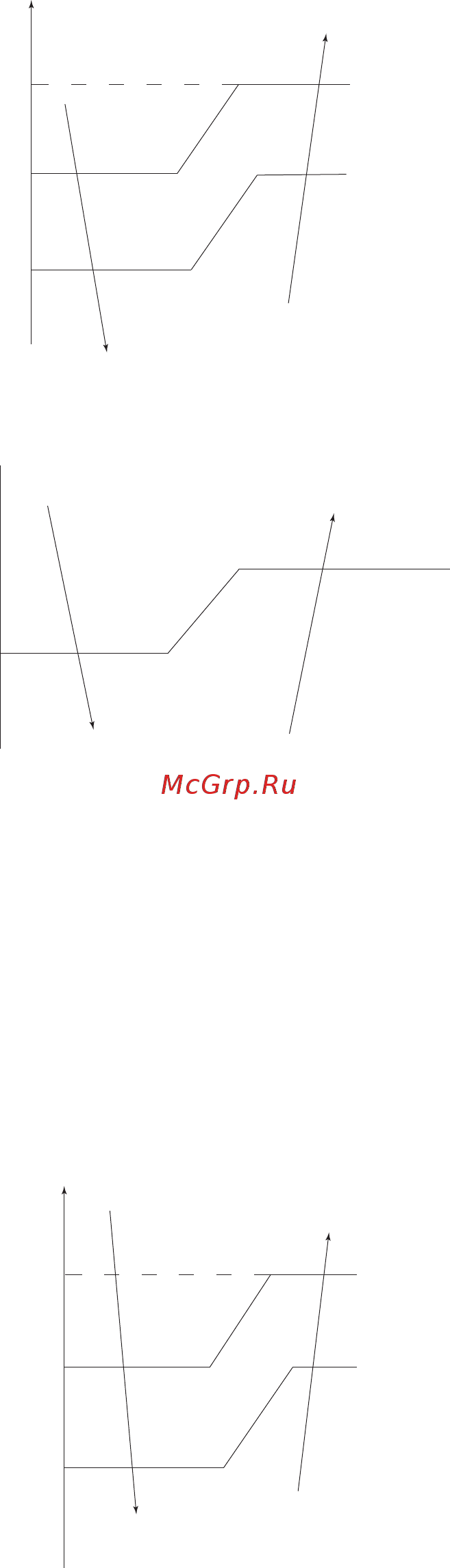

В режиме авто вентилятор работает по следующим правилам:
5
T1–Ts
4
Высокая
Низкая
1
Средняя
24
