![Lessar LS-H24KKA2/LU-H24KKA2 [12/40] Установка ветрозащитного экрана](/img/pdf.png)
Lessar LS-H24KKA2/LU-H24KKA2 [12/40] Установка ветрозащитного экрана
![Lessar LS-H18KKA2/LU-H18KKA2 [12/40] Установка ветрозащитного экрана](/views2/1313810/page12/bgc.png)
до правой стороны наружного блока более 60 сантиметров, а с лицевой стороны более 200 сантиметров. Этим вы
облегчите дальнейшее обслуживание наружного блока.
• Убедитесь, что растения или животные не попадут под входящий или исходящий потоки воздуха.
• Выберите место установки с учетом массы блока и так, чтобы шум и вибрация были минимальны и не мешали вам
и вашим соседям.
При установке на крышу
• Проверьте, чтобы перепад высот не превышал допустимые показатели.
• При перепаде высот более 3 метров и расположении наружного блока выше внутреннего предусмотрите масло-
подъемные петли через каждые 3 метра.
• Убедитесь в том, что крыша, перекрытия и крепления выдержат вес оборудования.
• Выясните, возможна ли установка на крышу в вашем регионе.
• Установка в труднодоступном месте может затруднить дальнейшее обслуживание блока.

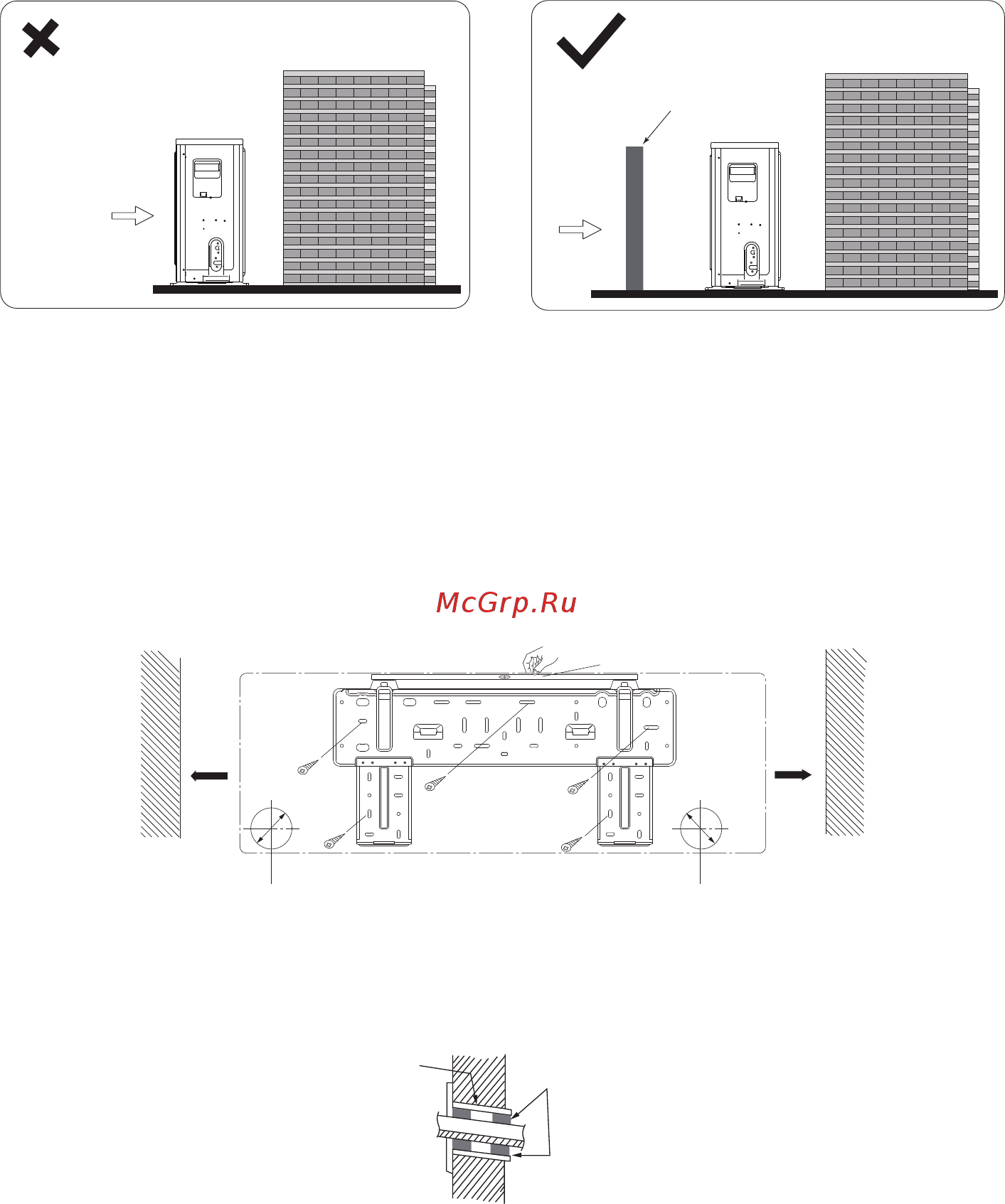

Установка ветрозащитного экрана
В случае монтажа наружного блока в области с сильной ветровой нагрузкой предусмотрите защитный экран на рас-
стоянии 200 мм от лицевой панели наружного блока. Это необходимо для того, чтобы избежать раскручивания лопа-
стей вентилятора наружного блока под напором ветра, так как в наружном блоке установлен блок управления вен-
тилятором, который регулирует обороты вентилятора для лучшей производительности. При низких температурах
воздуха может случиться так, что ветровая нагрузка превысит мощность вентилятора, вентилятор не сможет набрать
необходимые обороты, и через некоторое время выйдет из строя.
Сильный
ветер
Неверно
Сильный
ветер
Ветрозащитный
барьер
Правильно
Установка монтажной панели
• Установите монтажную панель на стену, сохраняя горизонтальное положение. Проверяйте правильность монтажа
с помощью уровня.
• В кирпичную или бетонную стену предварительно установите дюбели. Просверлите в стене 5–8 (в зависимости от
модели кондиционера) отверстий диаметром 5 мм. Вставьте в отверстия дюбели. Сверлите отверстия и закрепляй-
те монтажную панель с учетом отверстий в монтажной панели и структурой стены.
• Закрепите монтажную панель при помощи 5–8 (в зависимости от модели кондиционера) винтов типа «А».
Стена Стена
Левое отверстие
для трубопроводов
Правое отверстие
для трубопроводов
Уровень
Расстояние до
стены 120 мм
и более
Расстояние до
стены 120 мм
и более
Пунктирной линией обозначен контур внутреннего блока
• Просверлите в стене для прокладки коммуникаций одно отверстие Ø65 мм с небольшим уклоном наружу. Всегда
используйте монтажную гильзу или кабель-канал для защиты трубопроводов в стене.
Монтажная
гильза
Внутренняя
сторона
Внешняя
сторона
Уплотнительная
подушка
12
