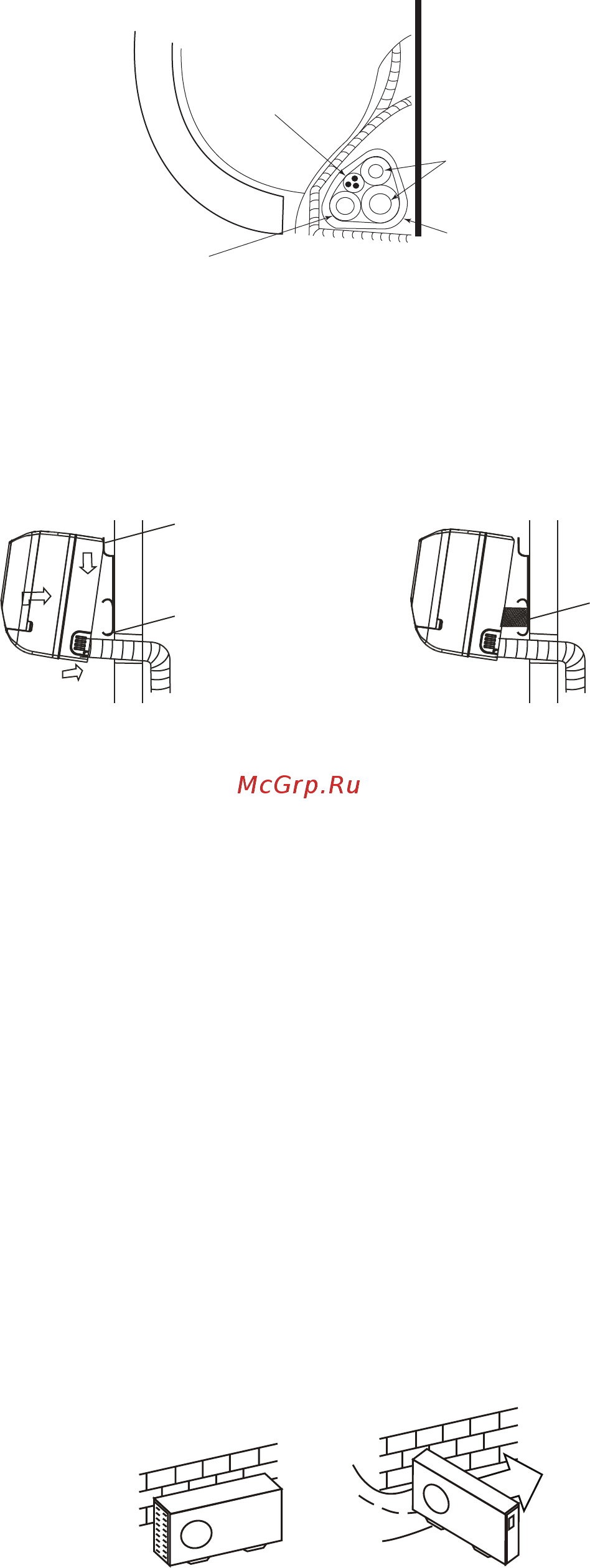

Lessar LS-H24KKA2/LU-H24KKA2 [14/40] Установка внутреннего блока

• Надежно соедините трубопроводы. Проверьте надежность соединений. Смотри описание подключения трубопро-

водов в соответствующем разделе.

Внутренний

блок

Соединительный

кабель

Слив конденсата

Оберточная лента

Соединительные

трубы

Установка внутреннего блока

1. Пропустите трубы через отверстие в стене.

2. Наденьте блок на верхние защелки монтажной панели, закрепленной на стене, вставив направляющие в пазы

корпуса. Подвигайте из стороны в сторону, чтобы убедиться в правильности крепления.

3. Для удобства подключения можно поставить упор между блоком и стеной. После окончания всех подключений

уберите его.

Верхняя защелка

Нижняя защелка

Упор

4. Соедините трубопроводы (посмотрите раздел «Подключение фреонопроводов»).

5. Свяжите вместе трубы, межблочный кабель и трубку отвода конденсата монтажным скотчем.

6. Прижмите нижнюю часть корпуса к стене, проследив, чтобы нижние защелки монтажной пластины вошли внутрь

корпуса.

7. Подвигайте блок из стороны в сторону для проверки надежности крепления.

Внимание!

• Подключите сначала внутренний блок, после этого подключайте наружный.

• Убедитесь в надежности и герметичности всех соединений отвода конденсата. Проверьте, чтобы трубо-

провод отвода конденсата располагался в нижней части связки.

• Проверьте надежность теплоизоляции трубопроводов.

• Никогда не обматывайте и не переплетайте питающий кабель с другими проводами.

Установка наружного блока

• Устанавливайте наружный блок на дополнительных опорах для предотвращения вибрации и шумов. Опоры не по-

ставляются в комплекте (опция).

• Убедитесь, что ничего не мешает входящему и исходящему воздуху.

• В случае, если в месте установки возможны сильные порывы ветра, убедитесь, что вентилятор вращается без за-

труднений, и блок расположен вдоль стены или используется заграждение от ветра.

• В районе с сильными постоянными ветрами старайтесь установить блок с подветренной стороны или используйте

ветрозащитный экран (ветрозащитный экран является более предпочтительным в связи с тем, что в наружном

блоке установлен блок управления вентилятором, который регулирует обороты вентилятора для лучшей произво-

дительности, и при низких температурах воздуха может произойти так, что ветровая нагрузка превысит мощность

вентилятора, вентилятор не сможет набрать необходимые обороты, и через некоторое время выйдет из строя).

Правильно

Сильный ветер

Неправильно
