Lessar LS-H09KLA2A/LU-H09KLA2A [16/40] Установка внутреннего блока
![Lessar LS-H09KLA2A/LU-H09KLA2A [16/40] Установка внутреннего блока](/views2/1313827/page16/bg10.png)
16

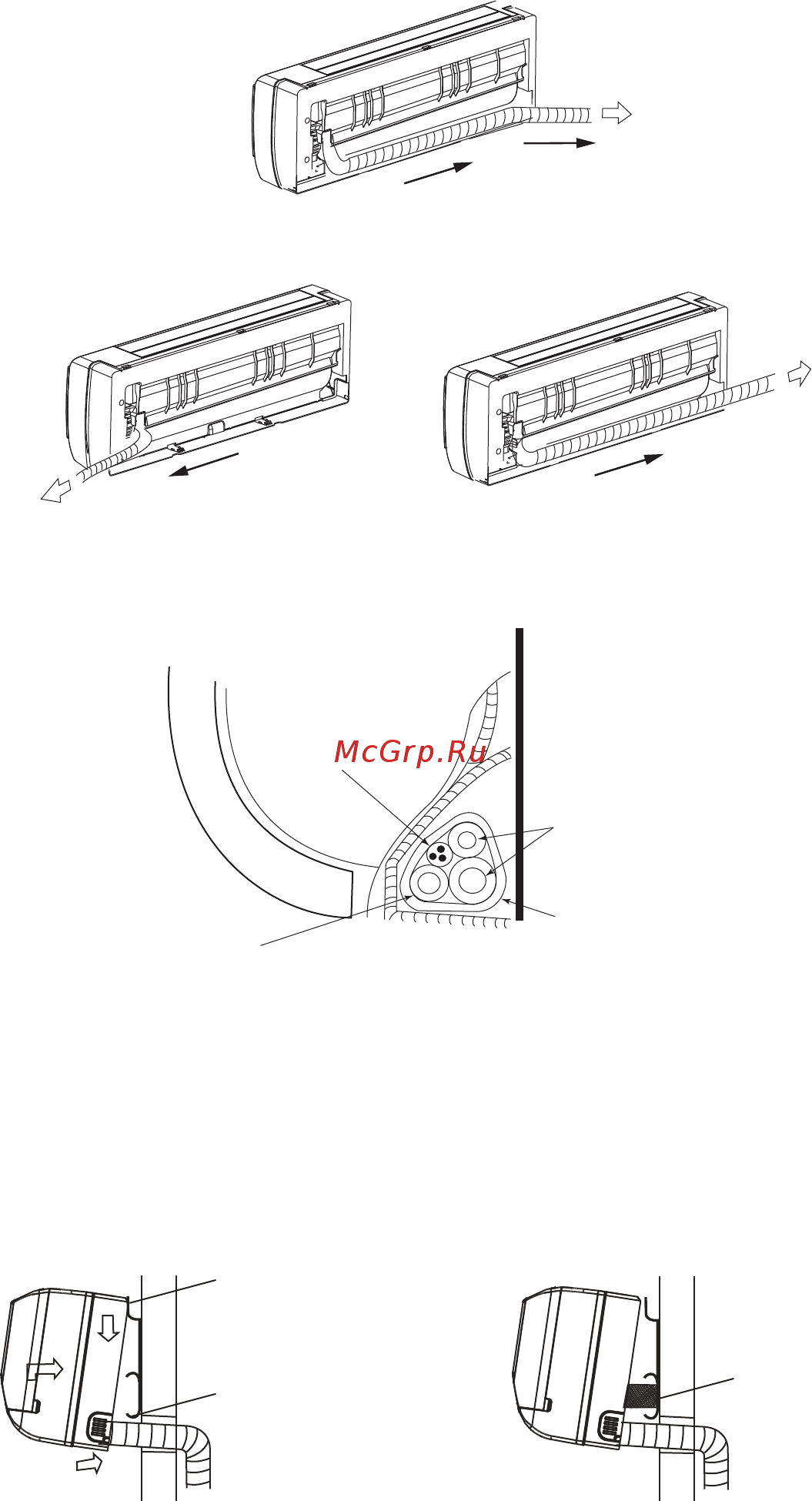

• Для подключения фреонопровода сзади слева или сзади справа прокладывайте коммуни-
кации так, как показано на рисунках.
Правый монтаж трубопроводов Левый монтаж трубопроводов
Монтаж трубопроводов налево и назад
• Надежно соедините трубопроводы. Проверьте надежность соединений. Смотри описание
подключения трубопроводов в соответствующем разделе.
Внутренний
блок
Соединительный
кабель
Слив конденсата
Оберточная лента
Соединительные
трубы
Установка внутреннего блока
1. Пропустите трубы через отверстие в стене.
2. Наденьте блок на верхние защелки монтажной панели, закрепленной на стене, вставив
направляющие в пазы корпуса. Подвигайте из стороны в сторону, чтобы убедиться в пра-
вильности крепления.
3. Для удобства подключения можно поставить упор между блоком и стеной. После оконча-
ния всех подключений уберите его.
Верхняя защелка
Нижняя защелка
Упор
