23
Наружный диаметр, мм
А, мм
Максимально Минимально
Ø 6,35 1,3 0,7
Ø 9,53 1,6 1,0
Ø 12,7 1,8 1,0
Ø 15,88 2,4 2,2

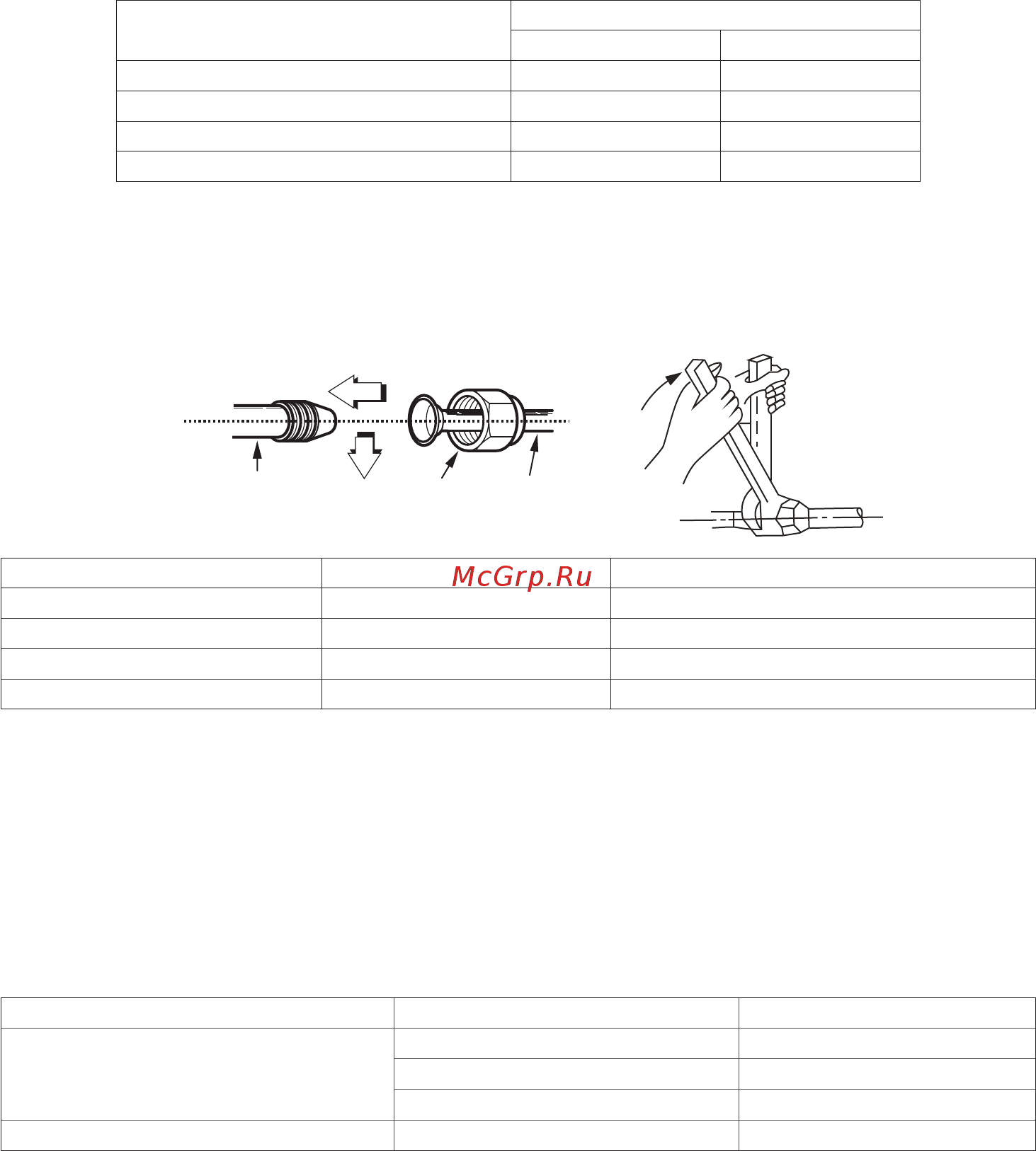

• Вставьте ровно одну трубу в другую. Накрутите гайку рукой, без усилий. Если сразу же ис-
пользовать гаечный ключ для затяжки, высока вероятность сорвать резьбу на штуцере,
после этого штуцер потребует замены в условиях сервисного центра.
• Обожмите соединение гаечными ключами. Обязательно используйте два гаечных ключа
для затяжки, чтобы не свернуть трубы. При затяжке контролируйте момент затяжки.
Труба внутреннего Гайка Фреонопровод
блока
Наружный диаметр, мм Момент усилия, Н·см Дополнительный момент усилия, Н·см
Ø 6,35 1570 (160 кгс) 1960 (200 кгс)
Ø 9,53 2940 (300 кгс) 3430 (350 кгс)
Ø 12,7 4900 (500 кгс) 5390 (550 кгс)
Ø 15,88 7360 (750 кгс) 7850 (800 кгс)
Изоляция трубопровода
Изоляционные материалы и толщина изоляции
Изоляционный материал
Для изоляции необходимо использовать специальный материал, который выдерживает тем-
пературу трубы линии жидкости не менее 70 °С, и 120 °С — линии газа.
Толщина изоляционного материала
Диаметр трубы, мм Толщина теплоизоляции
Диаметр трубы фреонопровода
Ø6,35–25,4 10 мм
Ø28,6–38,0 15 мм
Ø38,0–67,0 20 мм
Диаметр трубы отвода конденсата Внутренний диаметр Ø20–32 6 мм
