Lessar LV-FDC 160-ECO [4/12] Размеры
![Lessar LV-FDC 160-ECO [4/12] Размеры](/views2/1313833/page4/bg4.png)
4

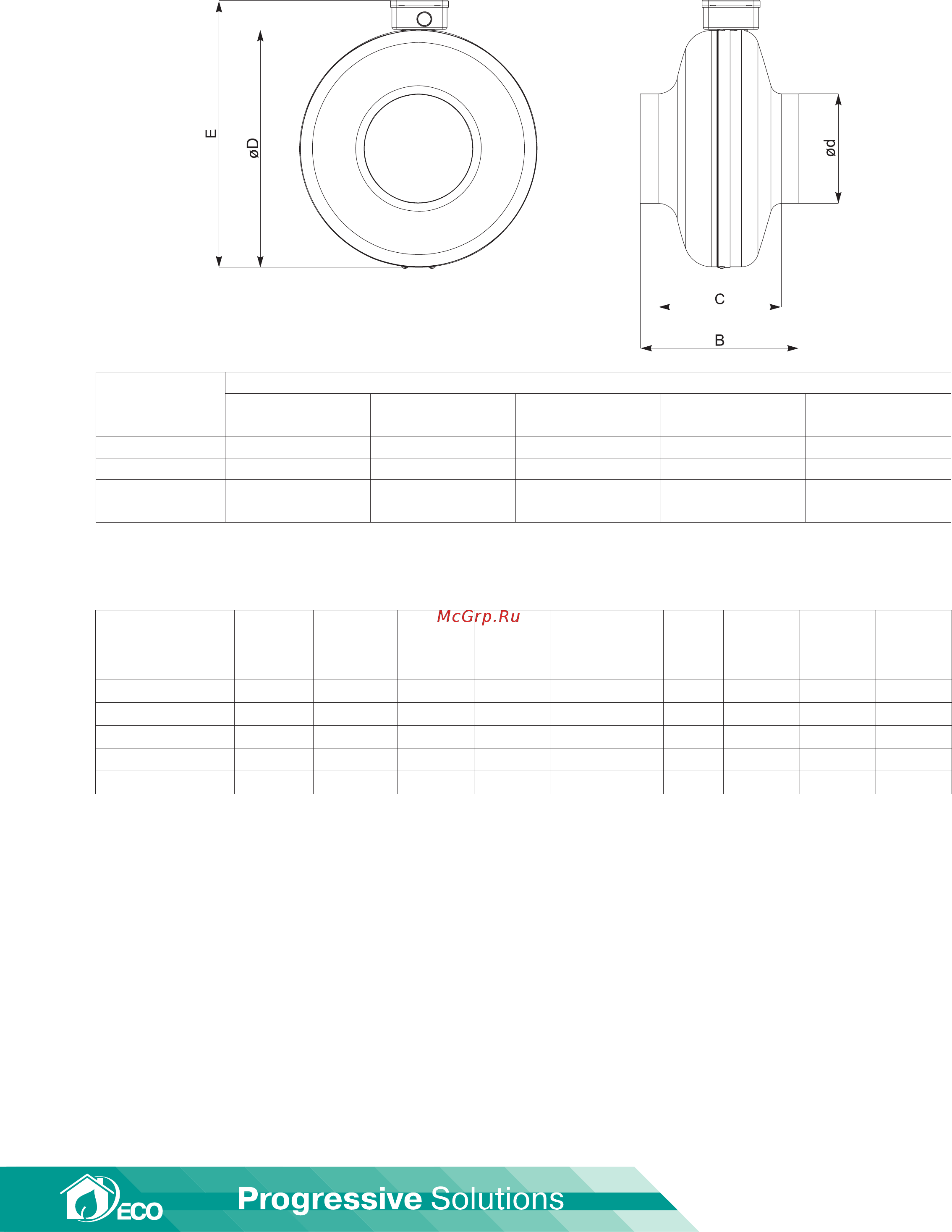

3. Размеры
Тип вентилятора
Размеры, мм
B C ØD Ød E
LV-FDC 125-ЕСО 206±2 175±2 245 125 287
LV-FDC 160-ЕСО 202±2 153±2 245 160 287
LV-FDC 200-ЕСО 227±2 176±2 345 200 389
LV-FDC 250-ЕСО 223±2 163±2 345 250 389
LV-FDC 315-ЕСО 257±2 189±2 402 315 446
4. Технические характеристики
Тип вентилятора
Напряже-
ние/часто-
та, В/Гц
Потребля-
емая мощ-
ность, кВт
Номи-
нальный
ток, А
Частота
враще-
ния,
об/мин
Макс. темпе-
ратура пере-
мещаемого
воздуха, °C
Масса,
кг
№ схемы
подклю-
чения
Класс
защиты
двигателя
Класс
защиты
клеммной
коробки
LV-FDC 125-ЕСО 230/50 0,085 0,87 3200 60 2,36 1 IP44 IP55
LV-FDC 160-ЕСО 230/50 0,083 0,88 3200 60 2,66 1 IP44 IP55
LV-FDC 200-ЕСО 230/50 0,17 1,59 3210 45 4,33 1 IP44 IP55
LV-FDC 250-ЕСО 230/50 0,17 1,32 3210 45 4,33 1 IP44 IP55
LV-FDC 315-ЕСО 230/50 0,166 1,56 2550 60 4,61 1 IP44 IP55
