Lessar LV-FDC 160-ECO [8/12] Схемы электрических подключений

7. Электромонтаж

Внимание! Вентилятор необходимо заземлить. Отсут-

ствие устройств защиты электрооборудования приводит

к потере гарантии.

Электромонтажные работы должны выполняться только

квалифицированными специалистами с соблюдением пра-

вил безопасности.

При выполнении электромонтажных работ необходимо со-

блюдать требования безопасности. В случае возникнове-

ния сомнений относительно безопасности установки и экс-

плуатации изделия просим обращаться к производителю

или его представителю.

Убедитесь, что параметры подключаемой электросети со-

ответствуют данным, указанным на наклейке, прикреплен-

ной к корпусу устройства.

Кабель электрического питания должен быть подобран в

соответствии с мощностью устройства.

Необходимо подключить внешнее защитное устройство

(автоматический выключатель или предохранитель), ток

срабатывания которого должен в 1,5 раза превышать мак-

симальный ток вентилятора (указан на наклейке изделия).

Устройство должно быть подключено в соответствии с установ-

ленной для него схемой электрического подключения, которая

указана на рис. 2 и изображена под крышкой клеммной короб-

ки. Коммутация от клеммной коробки к двигателю вентилятора

является схематичной и не учитывает всех компонентов.

Если используется регулятор скорости двигателя устрой-

ства, необходимо убедиться, что он гарантирует безопас-

ную работу двигателя.

Запуск системы

Пусковые работы должны выполняться только квали-

фицированными специалистами с соблюдением правил

безопасности.

Перед запуском системы убедитесь в том, что:

1. Подключение вентилятора к электросети соответствует

электрической схеме.

2. Электрические провода и соединения соответствуют

требованиям электробезопасности.

3. Вентилятор подключен к воздуховодам.

После пуска системы убедитесь в том, что:

1. Потребляемый ток соответствует номинальному.

2. Направление движения воздушного потока, а также направ-

ление вращения крыльчатки вентилятора, соответствует

направлению соответствующих стрелок на вентиляторе.

3. Двигатель крутится равномерно, отсутствуют вибрация

и посторонний шум.

4. Двигатель не перегревается (с регулятором).

Управление и эксплуатация

Внимание! Регулирование происходит только при по-

мощи понижения или повышения входного напряжения.

ЕС-двигатели имеют встроенный регулятор скорости

вращения двигателя. Скорость вращения двигателя зада-

ется внешним устройством при помощи сигнала управления

0‒10 V(DC).

Вентилятор предназначен для непрерывной работы. Не ре-

комендуется производить частое включение и выключение

вентилятора, это может вызвать перегрев обмоток двига-

теля или повреждения изоляции. Между включением и вы-

ключением должен быть временной интервал в 1 минуту.

Устройство должно быть подключено в соответствии с уста-

новленной для него схемой электроподключения (коммута-

ция от клеммной коробки к двигателю вентилятора и к пуль-

ту MTP является схематичной), которая указана на рис. 2 и

изображена под крышкой клеммной коробки.

Вентиляторы с выходом Tacho Out могут подключаются к

внешнему счетчику оборотов (один оборот за импульс).

Максимальный ток на выходе 3 мА.

8. Схемы электрических подключений

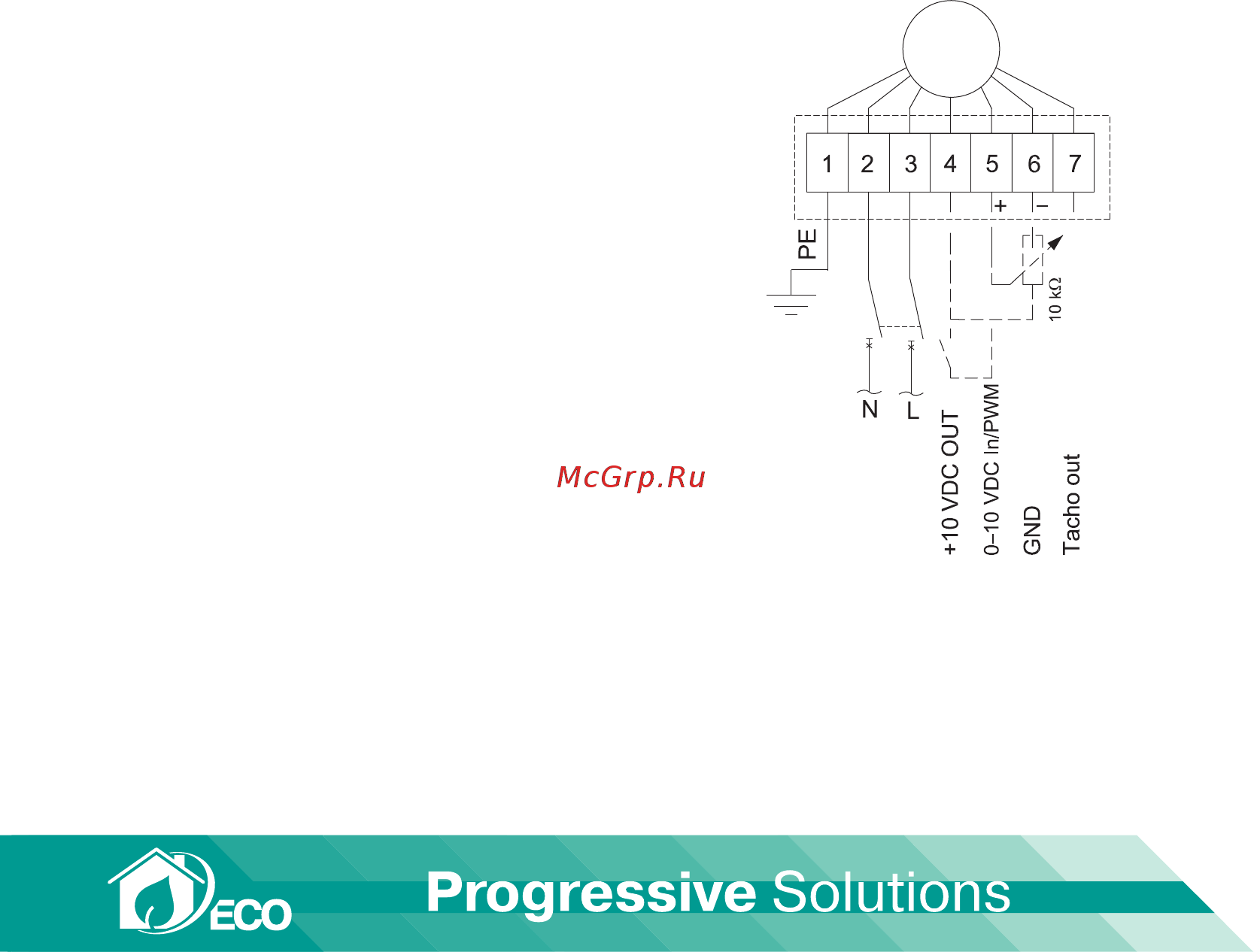

Рис. 2. Схемы электрических подключений.

Обозначения: PE — заземление; N — нейтраль; L — фаза; F — автоматический выключатель; X1 — клеммная коробка;

M — двигатель вентилятора; +10 VDC OUT — питание регулятора скорости 10 В пост. тока; 0–10 VDC in/PWM —

управляющий сигнал 0–10 В пост. тока / широтно-импульсная модуляция; GND — земля; Tacho out — импульсный

сигнал на счетчик оборотов (один оборот за импульс). Максимальный ток на выходе 3 мА.

Цветовая схема: 1 — желто-зеленый; 2 — синий; 3 — черный; 4 — красный; 5 — желтый; 6 — синий (управляющий);

7 — белый.
