RedVerg RD-DHI30W [3/18] Конструкция пушки

перегревается, перегрев может стать причиной возгорания.

3. Не заправлять топливный бак в ходе работы, убедиться, что пушка перестала

работать, а пламя погасло. Заправка в ходе работы может стать причиной

пожара.

4. Перед использованием устройства необходимо убедиться, что напряжение и

частота в сети питания на месте использования соответствуют требованиям,

указанным в паспортной табличке.

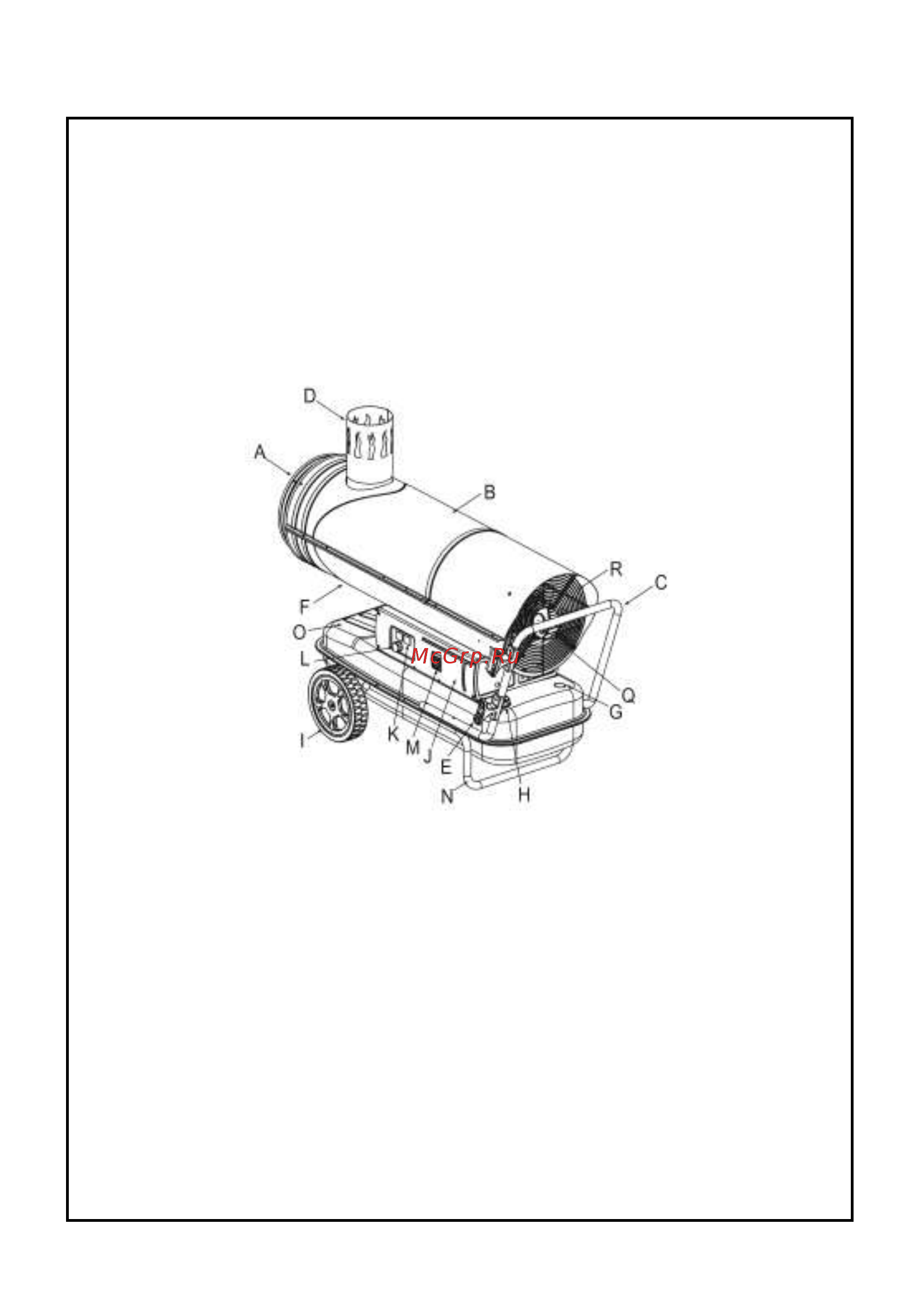

Конструкция пушки

A．Выпускная труба горячего воздуха B. Верхний кожух C. Задняя ручка D.

Выхлопная труба E. Держатель провода F. Нижний кожух G. Указатель уровня

топлива H. Крышка топливного бака I. Колесо J. Боковая крышка K. Цифровой

индикатор температуры L. Регулятор термостата M. Выключатель N. Нижний

трубчатый каркас O. Топливный бак Q. Воздушный насос (компрессор) R.

Защитная сетка.

Монтаж колес и трубчатого каркаса

1. Вставить ось колеса в соответствующее отверстие нижнего трубчатого каркаса,

установить втулку G на обоих концах, надеть колесо F на ось колеса H, надеть

колпак колеса E.

2. Поставить корпус пушки на нижний трубчатый каркас B, убедиться, что 4

отверстия рамки рукоятки сориентированы по соответствующим 4 отверстиям

на нижнем трубчатом каркасе.
