ПОДГОТОВКА К РАБОТЕ
РАБОТА НА СТАНКЕ
• Закройте крышку 8 и заверните винт 9.
Установка режущего инструмента
• Чистой ветошью удалите консервацион-
ную смазку из конусного отверстия шпин-
деля 18 и конусного хвостовика сверлиль-
ного кулачкового патрона 4 (см. рис. С).
• С помощью ключа 20 (см. рис. D) пол-
ностью разведите кулачки сверлильного
кулачкового патрона 4. Кулачки не долж-
ны выступать за торец сверлильного ку-
лачкового патрона 4.
• Установите конусный хвостовик свер-
лильного кулачкового патрон 4 в конусное
отверстие шпинделя 18. Закрепите свер-
лильный кулачковый патрон 4 в шпинде-
ле 18 легким ударом молотка через дере-
вянный брусок.
• Вставьте хвостовик сверла 19 (см. рис.
D) в сверлильный кулачковый патрон 4 и
отцентруйте его. Центровка заключается
в совмещении оси сверла 19 с осью свер-
лильного кулачкового патрона 4.
• ВНИМАНИЕ! Работа с неправильно от-
центрованным режущим инструментом
может привести к браку заготовки (раз-
бивке отверстия).
• Удерживая одной рукой режущий ин-
струмент, другой рукой с помощью ключа
20 затяните кулачки сверлильного кулач-
кового патрона 4.
• Аналогичным образом производите уста-
новку другого режущего инструмента (зен-
кер, зенковка, цековка, резцовая головка)
для выполнения различных сверлильных
работ. Для снятия сверлильного кулачко-
вого патрона 4 с конусным хвостовиком
используйте клин (см. схему сборки).
Настройка лимба глубины сверления
• Для точного сверления отверстия на
определенную глубину используйте лимб
(см. рис. E).
• Закрепите сверло 19 в сверлильном ку-
лачковом патроне 4 (см. рис. D).
• Используя рукоятку 12 опустите шпин-
дель станка с установленным сверлом
19 вплотную к детали и удерживайте его
(шпиндель) в этом положении.
• Ослабьте винт 23 и вращая лимб 22,
совместите его нулевую отметку с указа-
телем 21. Затяните винт 23 и отпустите
рукоятку 12. Шпиндель 18 автоматически
переместится в верхнее положение.
• При работе, постоянно контролируйте
глубину сверления с помощью указателя
21, ориентируясь на деления лимба 22
(см. рис. Е).
Проверка работы станка и пробный
пуск
• Подключите станок к электрической пи-
тающей линии и приведите автоматиче-
ский предохранитель во включенное со-
стояние.
• При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
тродвигателя и приводного механизма
станка должен быть ровный, без посто-
роннего металлического шума.
• ВНИМАНИЕ! Перед проверкой работы и
пробным пуском станка проверьте надеж-
ность сборки станка и наличие защитного
экрана и крышки приводного узла станка.
• Подключите вилку кабеля электропита-
ния станка к заземленной розетке элек-
трической питающей линии (220 В, 50 Гц)
и приведите автоматический предохрани-
тель во включенное состояние.
• Для пуска станка нажмите кнопку
«ПУСК» на коробке электровыключате-
лей (см. схему сборки).
• Для остановки станка нажмите на кноп-
ку «СТОП» на коробке электровыключа-
телей (см. схему сборки) .
• При пробном пуске не должно быть ви-
браций станка, нагрева подшипниковых
узлов, перегрева и характерного гудения
электродвигателя. Гул работающего элек-
тродвигателя и приводного узла станка
должен быть ровный, без постороннего
металлического шума.
Не включайте и не выключайте станок под нагруз-
кой. Регулярно проверяйте степень заточенности
режущего инструмента и не работайте с зату-
пленными сверлами или с режущим инструментом,
имеющим дефекты и повреждения. Работа с затупленным режущим инстру-
ментом может привести к поломке станка или травме пользователя. Всег-
да надежно закрепляйте и центруйте режущий инструмент в сверлильном
патроне. Несоблюдение этого правила может привести к выбраковке за-
готовки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий
инструмент (сверло, зенкер, развертку) из обрабатываемого отверстия
и установите шпиндель станка в верхнее положение. Никогда не
включай- те станок, если режущий инструмент вплотную подведен к
заготовке или установлен в отверстии. Несоблюдение этих требований
может привести к травме пользователя или поломке режущего
инструмента.
19
n
s
24
19. Сверло
24. Деталь

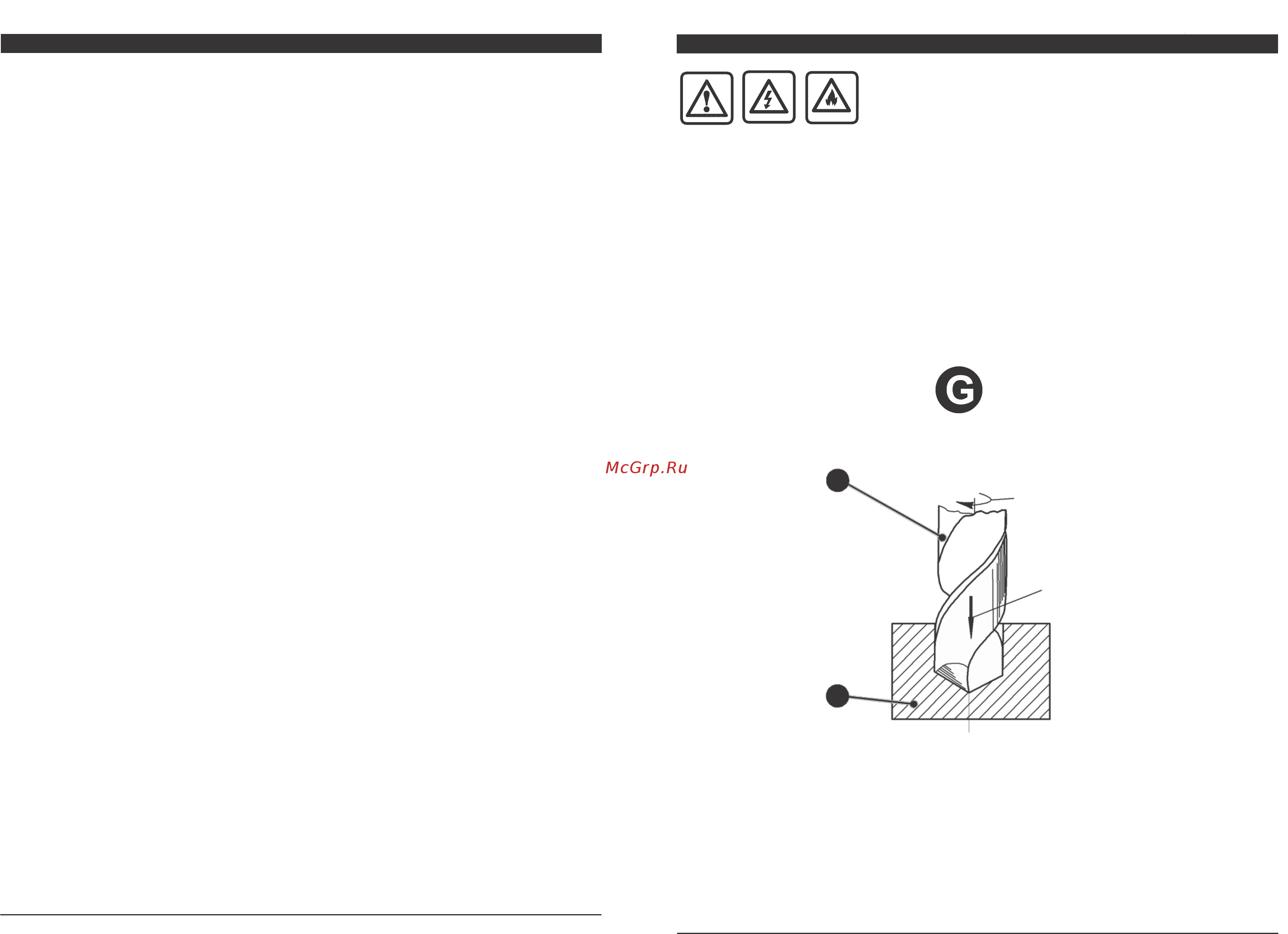

Рисунок G — рабочие движения при сверлении отверстия в детали.
