Панель управления.

Принцип действия и устройство генератора.

— Принцип действия генератора основан на использовании физических законов

преобразования энергии: энергия топлива, сгоревшего в тепловом двигателе (двигатель

внутреннего сгорания), преобразуется в механическую энергию во вращательное

движение коленчатого вала. Крутящий момент от коленчатого вала двигателя через

соединительную муфту передается на электрическую машину переменного тока

(электрический генератор). Электрический генератор преобразует механическую

энергию в электрическую энергию, используемую электроприемниками потребителей.

• Общий вид генератора (в сборе) приведен на рис. А и В, его подробное устройство

приведено на схемах сборки.

Основным узлом генератора является генераторный блок 10. Генераторный блок 10

смонтирован на раме 1 и состоит из четырехтактного двигателя внутреннего сгорания и

электрического генератора с инверторным блоком.

На раме 1 смонтированы: топливный бак 2, панель управления 6 и другие узлы.

Оптимальное смесеобразование горючей смеси топлива и воздуха обеспечивает система

питания для карбюраторного бензинового двигателя. Возможность пуска бензинового

двигателя в холодную погоду обеспечивает устройство регулирования положения

воздушной заслонки карбюратора, управляемое рычажком 12.

Бензиновый двигатель генератора оборудован ручным стартером 15 и глушителем 11.

Запуск бензинового двигателя в работу осуществляется ручным стартером 15 при помощи

рукоятки 13.

В процессе пуска и работы двигателя, высокое напряжение от устройства зажигания через

наконечник с высоковольтным проводом подается на свечу зажигания головки цилиндра

бензинового двигателя. Интенсивное охлаждение двигателя и электрического генератора

с инверторным блоком осуществляется встроенным вентилятором.

Топливо из топливного бака 2 через топливный кран 14 и топливную систему поступает в

карбюратор двигателя. Заправка топливного бака 2 осуществляется через заправочную

горловину, закрытую крышкой 3.

Для проведения технического обслуживания воздушного фильтра, генератор снабжен

съемной крышкой 16. Через крышку 16 открывается доступ к воздушному фильтру (см.

рис. В). С помощью воздушного фильтра производится очистка воздуха, поступающего в

карбюратор двигателя.

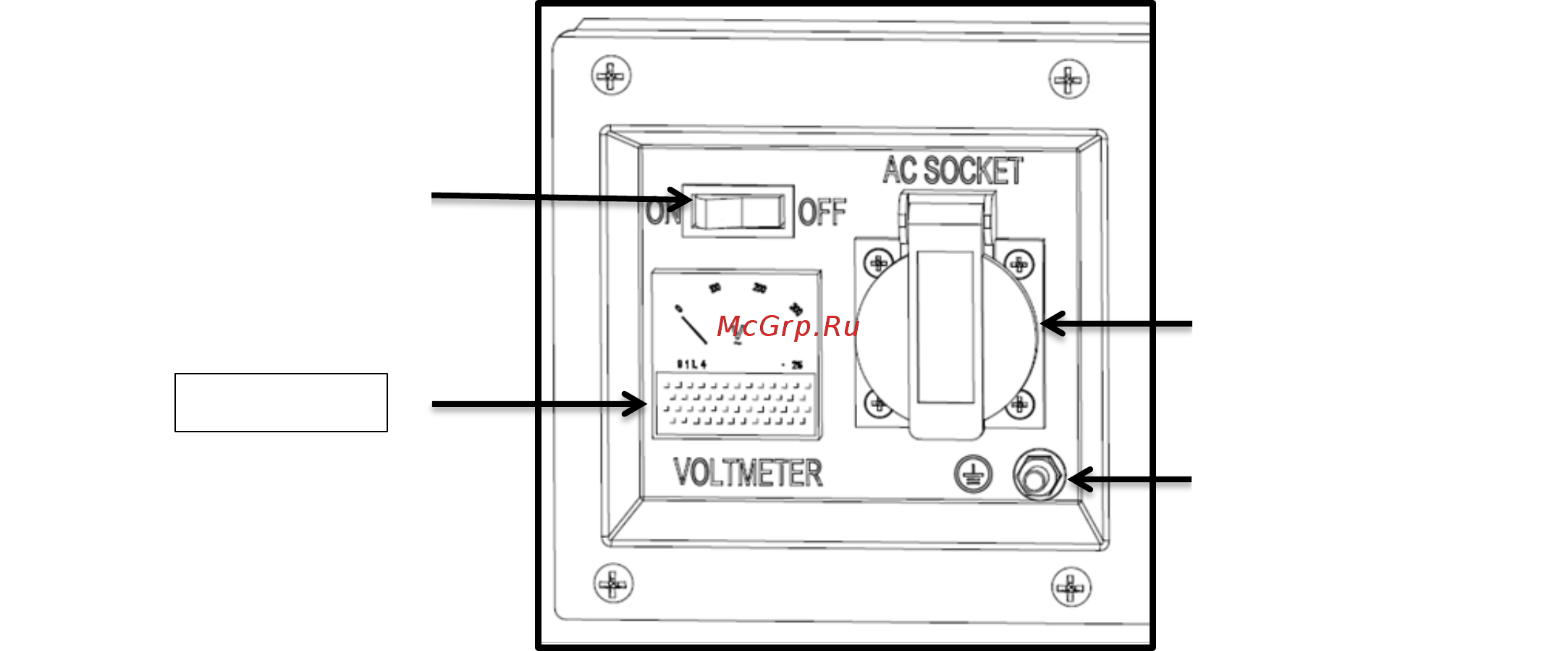

На панели управления 6 смонтированы: розетка постоянного тока 4 (12 В), клавиша 5

включения/выключения цепи зажигания двигателя, розетка 8 и вольтметр 9. Розетка 8

ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ

ВОЛЬТМЕТР

РАЗЪЁМ ПЕРЕМЕННОГО

ТОКА 220В

КЛЕММА ЗАЗЕМЛЕНИЯ
