7

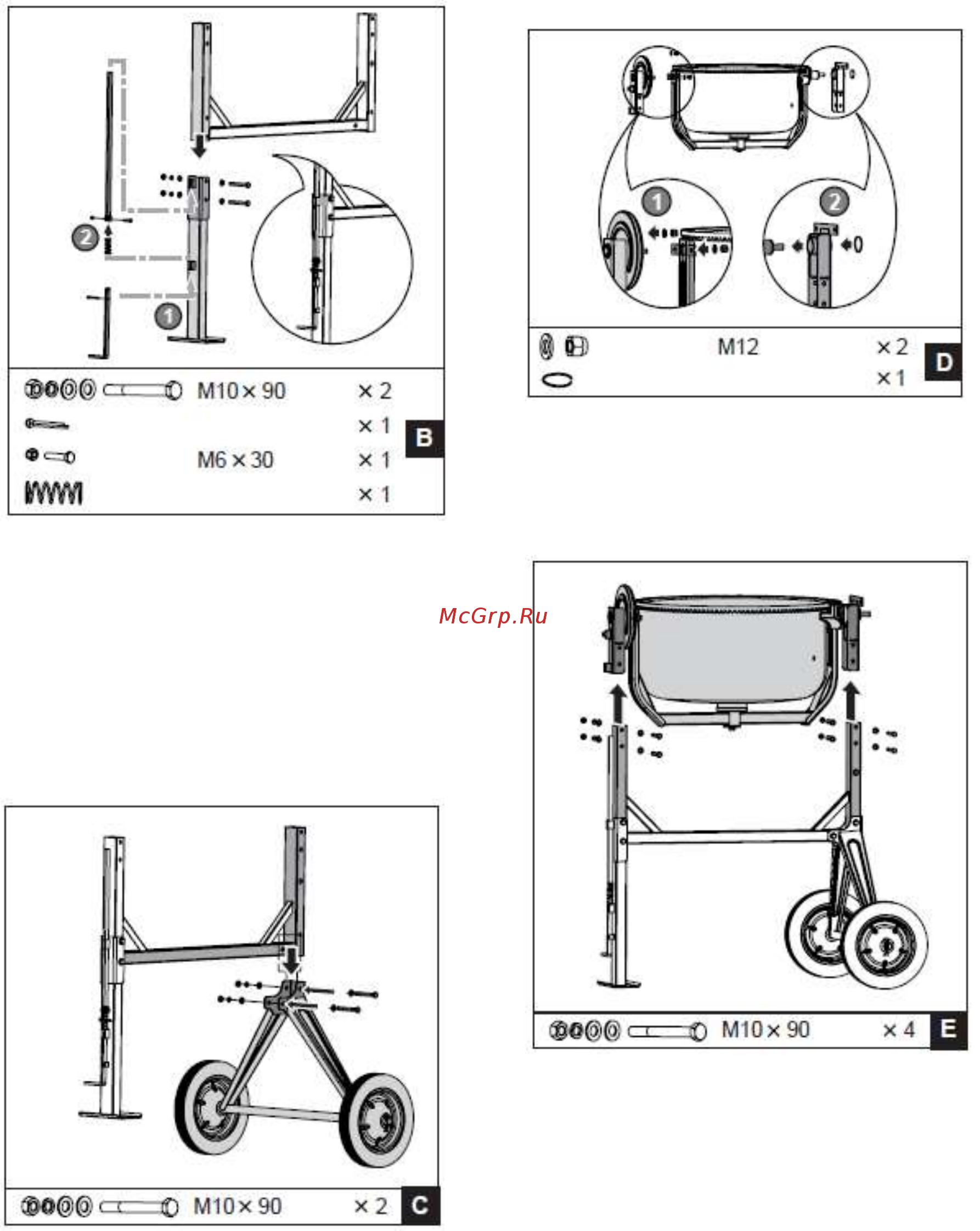

2. Положите раму на бок и прикрепите к ней
опорную ногу, как показано на рисунке.
Вставьте два шестигранных болта М10Х90 с
плоскими шайбами в отверстия с одной
стороны, затем плоские шайбы, стопорные
кольца и гайки с другой стороны. Наденьте
пружину на нижнюю штангу. Соедините штанги
при помощи шестигранного болта М6Х30 и
гайки. Закрепите пружину на месте, вставив
шплинт. Отогните каждую сторону шплинта
наружу. Затяните.
3. Переверните раму и прикрепите стойку
держателя оси колес таким же образом.
4. Затяните все болты и гайки.
НИЖНЯЯ ЧАСТЬ БАРАБАНА
1. Присоедините зубчатый привод барабана к
опорной дуге в сборе, навернув гайку М12 с
шайбой на каждую шпильку.
2. Вставьте подшипник во втулку. Установите
пружинное кольцо в отверстие втулки.
3. Осторожно, с участием двух помощников,
установите нижнюю часть барабана на боковые
опоры, как показано на рисунке. Совместите
отверстия и вставьте четыре шестигранных
болта М10Х90 с плоскими шайбами в отверстия
с одной стороны, а затем плоские шайбы,
стопорные кольца и гайки с другой стороны.
Затяните.
